Holtab — мобільна КТП у сталевому корпусі до 2500 кВА

Опис

Мобільна підстанція Holtab у сталевому корпусі належить до компактних КТП вторинного розподілу, які можна перевозити з обʼєкта на обʼєкт. Корпус виготовляють з алюцинку, тобто сталі з алюмінієво-цинковим покриттям, а типоряд включає моделі TGS mobil і TSK mobil. Такі підстанції потрібні мережевим компаніям і підрядникам, коли стаціонарну ТП виводять у ремонт чи реконструкцію, коли треба живити будівельний майданчик або тимчасовий обʼєкт, а також після аварій, коли споживачів потрібно швидко повернути під напругу. Мобільну КТП підключають тимчасовими кабелями до мережі середньої напруги й до мережі споживачів, а після завершення робіт забирають на наступний обʼєкт.

Сторона середньої напруги розрахована на 12–24 кВ, а основним комутаційним апаратом служить моноблок RMU. У базовому виконанні з одним RMU трансформатор масляний або сухий потужністю до 2500 кВА. Holtab пропонує й мобільне виконання з трьома RMU та трансформатором до 2000 кВА, де є своя шафа вимірювання на стороні високої напруги з ТС і ТН. Ще одне виконання з повітряним обладнанням середньої напруги розраховане на трансформатор до 1250 кВА. У переліку креслень виробника є, зокрема, TGS 2500 mobil, TGS 1250 mobil і TGS 2000 3HSP mobil.

Низьковольтна частина побудована на модульному НКП HMS виробництва Holtab на струм до 2500 А, від якого розходяться лінії до споживачів. Корпус має ступінь захисту IP23D, а стійкість до внутрішньої дуги відповідає класу IAC-AB 20 кА 1 с. Підстанцію спроєктовано й випробувано за стандартом IEC 62271-202, а приєднання споживачів 1-36 кВ до мережі відповідає вимогам IBH24. Для мобільного обладнання це важливо, бо його часто ставлять у місцях, де поруч ходять люди й немає огорожі стаціонарної підстанції.

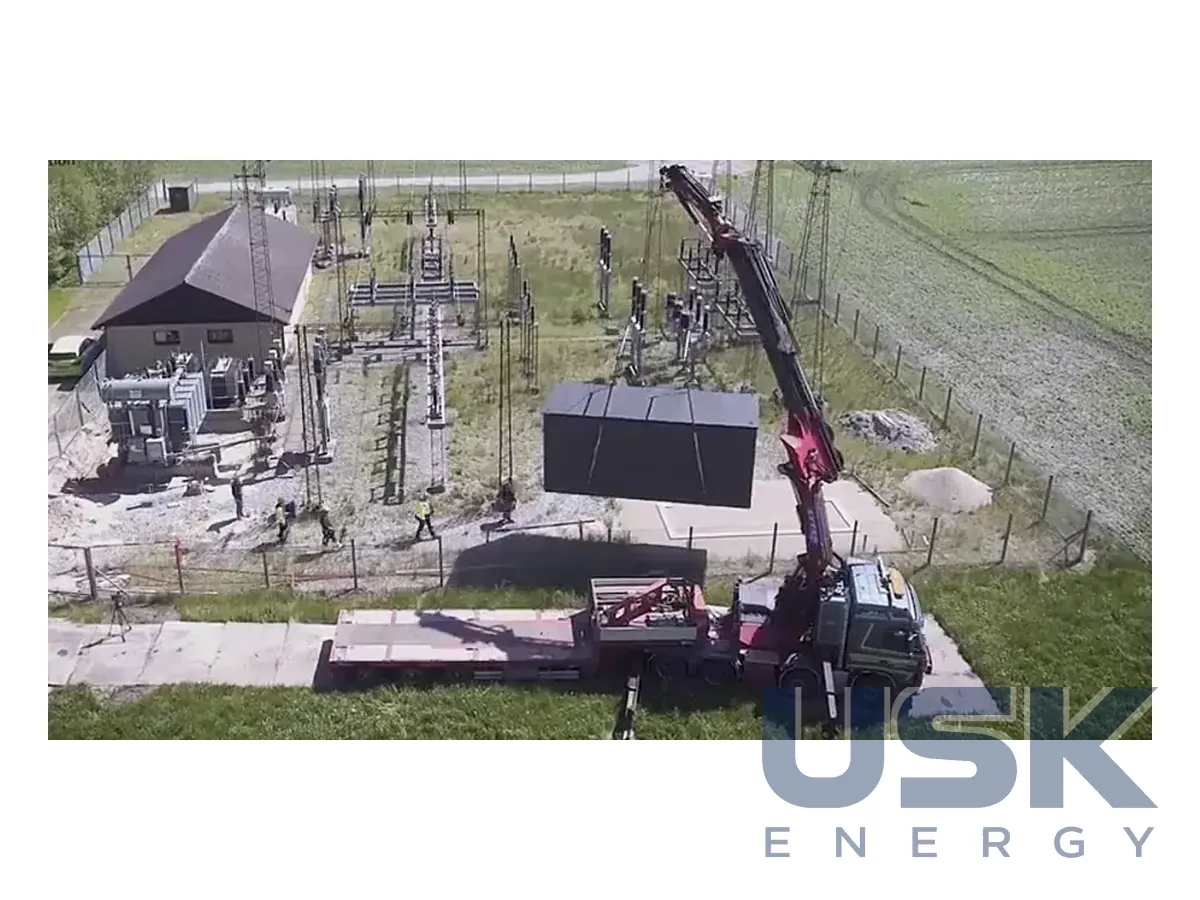

Головна особливість конструкції полягає в способі перевезення. Підстанцію можна встановити на змінний кузов вантажівки, тож її доставляють на майданчик і знімають без окремого крана й без спеціально збудованого фундаменту. Модель TSK 1000-4 на 12 кВ виробник показує саме у виконанні на вантажній платформі. Holtab також повідомляє, що разом зі Schneider і NRGi поставив повністю укомплектовану мобільну станцію з комутаційною апаратурою та обладнанням керування.

Перед використанням мобільної КТП на конкретному обʼєкті перевіряють напругу мережі в межах 12–24 кВ, потрібну потужність трансформатора, кількість і перетин кабелів середньої та низької напруги, а також схему заземлення на тимчасовому майданчику. Тривалість підключення визначають насамперед кабельні роботи, бо сама підстанція приходить зібраною й перевіреною на заводі. Holtab закладає в свої компактні підстанції термін служби не менше 40 років і можливість подальшого розширення, тож мобільна КТП може роками переїжджати між обʼєктами мережевої компанії. Більшість обладнання можна підключити до систем обліку, автоматизації та звʼязку.

Технічні характеристики

Коди для митного оформлення

Коди довідкові: остаточний код визначається під час декларування за конкретною моделлю.
