Holtab TB — компактна технічна будівля (наприклад, для SCADA)

Опис

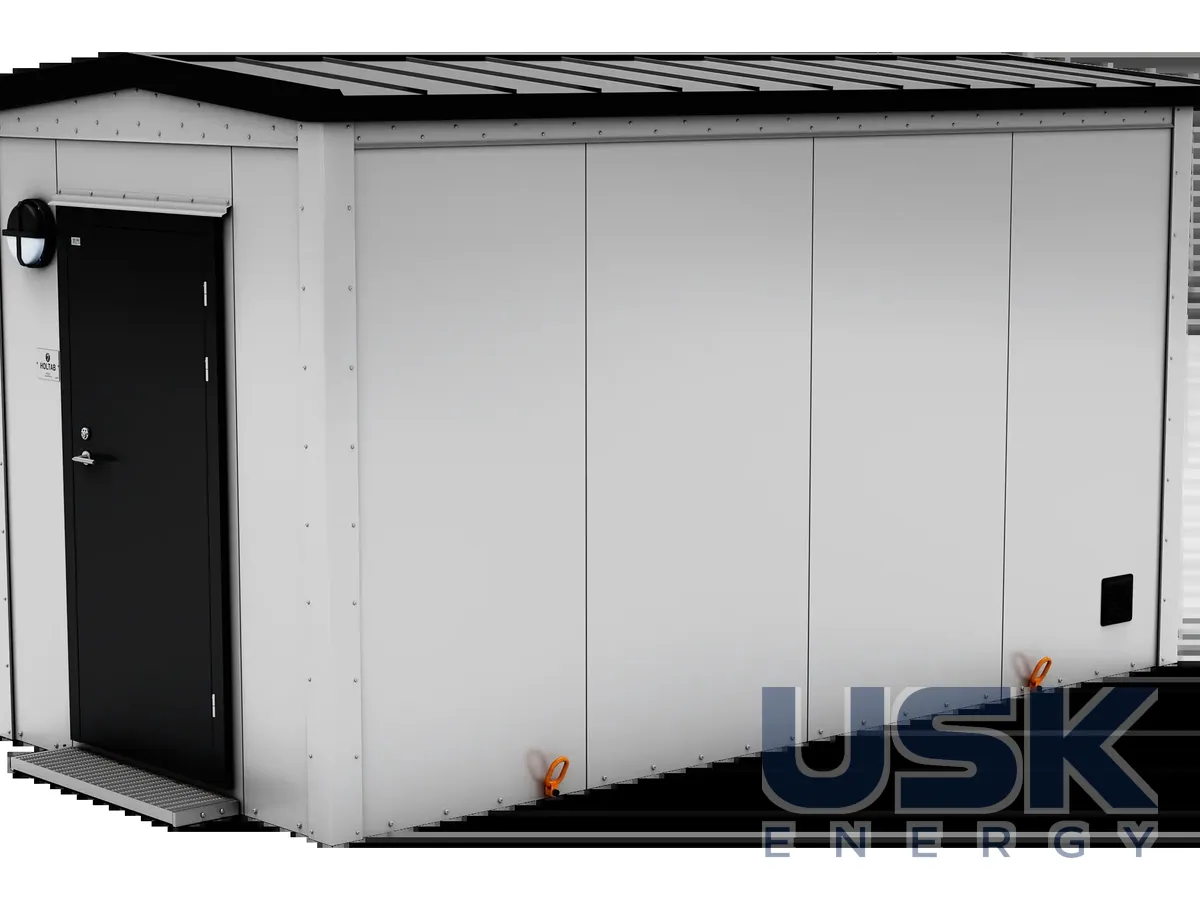

Holtab TB належить до компактних стандартизованих технічних будівель для легкого обладнання. Корпус виготовляють з алюцинку, тобто сталі з алюмінієво-цинковим покриттям, стіни утеплені, а сама будівля стоїть на опорах, а не на фундаментній плиті. У таких будівлях розміщують пункти SCADA, шафи телемеханіки, звʼязку, керування й обліку, акумуляторні батареї та невеликі низьковольтні щити. Їх ставлять на підстанціях, біля розподільних пунктів, на сонячних і вітрових електростанціях, на насосних станціях і будь-де, де апаратурі потрібне сухе приміщення з контрольованою температурою.

Типоряд охоплює моделі від TB2221 до TB7021, серед яких є також TB3421, TB4621 і TB5821. Довжина будівлі становить від 2,43 до 7,23 м, ширина в усіх моделей однакова й дорівнює 2,38 м, а висота 2,7 м. Цифри в позначенні моделі відповідають її розміру, тож за назвою легко зорієнтуватися, яка будівля підійде під конкретний набір шаф. Стандартні розміри скорочують проєктування, але виробник готовий адаптувати будівлю під вимоги замовника й укомплектувати її різними опціями.

Будівля розрахована на легке обладнання. Максимальна маса разом з обладнанням становить 12 т, а підлога витримує навантаження 600 кг/м². Цього вистачає для ряду шаф, стелажів з акумуляторами й робочого місця, але для важких комірок КРУ чи трансформаторів Holtab пропонує інші будівлі, наприклад HMIC, HMICC і HMICP. Під час планування треба враховувати, що допустима маса стосується будівлі вже з усім змонтованим обладнанням, адже саме так її піднімають і перевозять.

Вогнестійкість конструкції відповідає класу EI60, тобто стіни протягом 60 хвилин зберігають цілісність і теплоізоляцію під час пожежі. Ступінь захисту оболонки IP23D захищає апаратуру від потрапляння сторонніх предметів і від бризок води. Утеплення й алюцинкове покриття розраховані на роботу просто неба протягом багатьох років, а стабільна температура всередині зменшує ризик конденсату на клемах і платах електроніки, що для обладнання звʼязку й телемеханіки особливо важливо. Для апаратури з помітним тепловиділенням, наприклад серверних шаф чи перетворювачів, у будівлі передбачають вентиляцію або кондиціонер, щоб улітку температура не виходила за допустимі межі.

Опори замість фундаментної плити спрощують встановлення на неготовому майданчику. Під них достатньо підготувати точкові основи, вирівняти будівлю й закріпити, тож будівельні роботи займають мало часу. Опори також піднімають підлогу над ґрунтом, і будівля не стоїть у воді під час злив чи танення снігу, а кабелі заводять знизу через простір під підлогою. Будівлю обладнують і перевіряють на заводі, а на обʼєкті залишається поставити її краном, підключити живлення, кабелі звʼязку й заземлення. Під час замовлення визначають модель за довжиною, склад шаф усередині, опалення, вентиляцію або кондиціонування, освітлення, кабельні вводи та тип дверей.

Технічні характеристики

Коди для митного оформлення

Коди довідкові: остаточний код визначається під час декларування за конкретною моделлю.
