Holtab — КТП у сталевому корпусі на бетонній основі до 3150 кВА

Опис

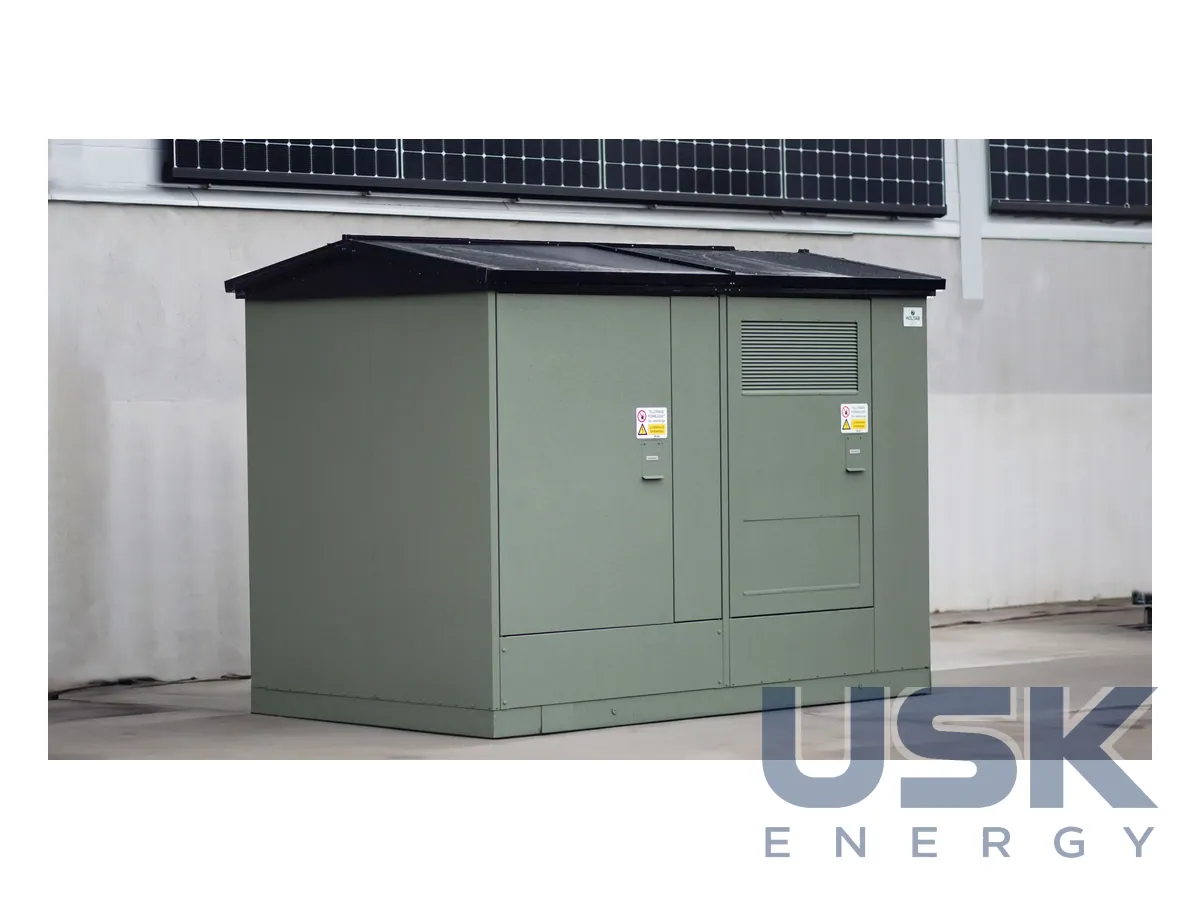

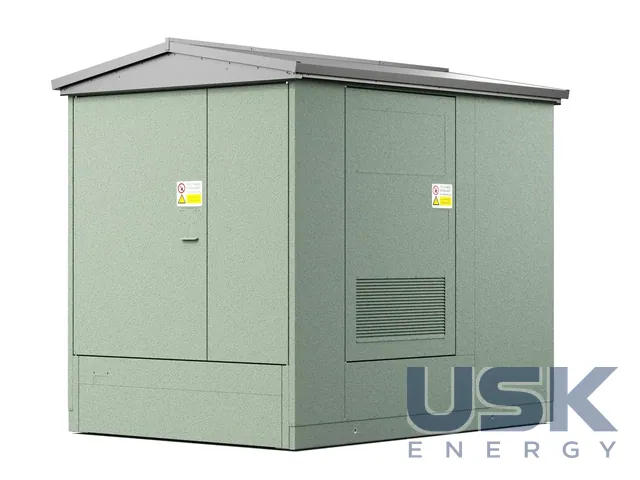

Комплектні трансформаторні підстанції Holtab у сталевому корпусі на бетонній основі належать до шведських КТП вторинного розподілу, які виробник випускає серіями NS і SC. Корпус виготовляють зі сталі з покриттям Magnelis, а бетонна основа слугує фундаментом і масляним приймачем під трансформатором. Holtab закладає в такі підстанції термін служби не менше 40 років і можливість подальшого розширення. Конструкція відповідає стандарту IEC 62271-202 на комплектні підстанції високої та низької напруги, а також вимогам IBH24 до приєднання споживачів 1-36 кВ до мережі.

Сторона середньої напруги розрахована на 12–24 кВ. Тут ставлять моноблок RMU або РП з повітряною ізоляцією, наприклад обладнання NAL/F 12–24 кВ. Трансформатор масляний або сухий. В однотрансформаторному виконанні з RMU його потужність сягає 3150 кВА, у двотрансформаторному становить 2 × 1250 кВА, а з повітряним РП середньої напруги до 1250 кВА. Є також варіант з трьома RMU для приєднання споживача, із шафою вимірювання з ТС і ТН на стороні високої напруги та трансформатором до 1600 кВА.

На стороні низької напруги стоїть модульний НКП HMS власного виробництва Holtab на струм до 2500 А. Корпус має ступінь захисту IP23D, а стійкість до внутрішньої дуги відповідає класу IAC-AB 20 кА 1 с за IEC 62271-202. Це означає, що підстанцію перевірено на дугове замикання всередині з доступом персоналу й сторонніх людей до всіх боків корпусу. Корозійна стійкість розрахована за категорією C5 на 30 років або за C4 на 50 років, тож вибір покриття залежить від агресивності середовища. Покриття Magnelis на основі цинку, алюмінію й магнію самовідновлюється на зрізах і подряпинах, тому корпус довше зберігає вигляд і міцність без перефарбовування.

Типоряд NS охоплює кілька розмірів корпусу, позначених у кресленнях виробника, наприклад NS1508K, NS1610K, NS1711K, NS1911K і NS2113K. Для кожного з них є виконання з окремим відсіком для ІТ-обладнання (позначення +IT), де ставлять апаратуру звʼязку, автоматики й обліку. Серія SC включає моделі на кшталт SC1600CL, SC3000CL і SC4400CL-IT. Виробник підкреслює, що більшість обладнання в підстанціях можна підключити до систем обліку, автоматизації та звʼязку.

Підстанцію доставляють на обʼєкт зібраною, а для піднімання корпусу креслення вимагають стропи довжиною не менше 5 м. На майданчику готують основу, підводять кабелі середньої та низької напруги й заземлення, після чого виконують підключення та пусконалагоджувальні перевірки. Під час замовлення визначають серію й розмір корпусу, тип РП середньої напруги, тип і потужність трансформатора, склад НКП, потребу у відсіку ІТ і категорію корозійного захисту. Бетонна основа важча за сталеву, зате підстанція стоїть стійкіше, а масло з трансформатора в разі витоку не потрапляє в ґрунт. Такі КТП ставлять у міських мережах, на промислових обʼєктах і на майданчиках генерації.

Технічні характеристики

Коди для митного оформлення

Коди довідкові: остаточний код визначається під час декларування за конкретною моделлю.
