Schneider Electric PremSet — модульне КРУ середньої напруги до 17,5 кВ, 1250 А

Опис

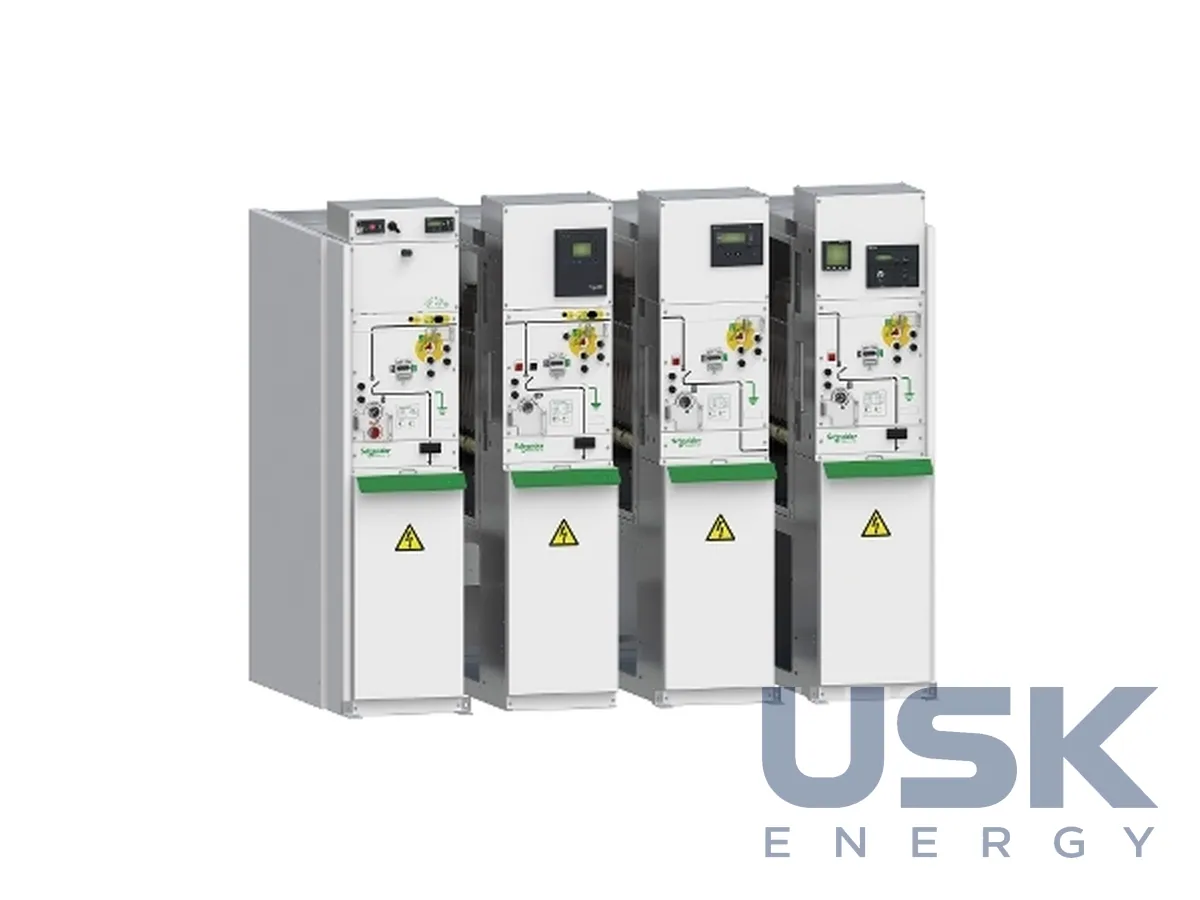

Schneider Electric PremSet належить до компактних модульних КРУ середньої напруги з вакуумною комутацією для вторинних розподільчих підстанцій. Номінальна напруга до 17,5 кВ, номінальний струм до 1250 А. За описом виробника, PremSet застосовується в усіх типах вторинних розподільчих підстанцій СН. Окрема морська версія PremSet Marine має типове схвалення DNV-GL і зберігає електричні та габаритні характеристики стандартного ряду.

Ізоляція тверда екранована (SSIS), струмовідні частини вкрито ізоляцією із заземленим екраном. Екран перебуває під потенціалом землі по всьому пристрою, зокрема на шинах і кабельних приєднаннях. За описом виробника, PremSet став першим глобальним продуктом Schneider Electric з екранованою твердою ізоляцією по всьому розподільчому пристрою. Для експлуатації це означає меншу чутливість до вологи, пилу та забруднення порівняно з відкритою повітряною ізоляцією та підвищений захист персоналу від дотику до частин під напругою.

В основі лежить система «3 в 1», де вимикач навантаження або вакуумний вимикач, роз’єднувач і заземлювач поєднано в одному апараті. Від лінії до заземлення виконуються лише дві операції, одна на вимкнення з роз’єднанням, друга на заземлення. Електричне блокування не дає заземлити кабель, що перебуває під напругою. Кабелі під’єднуються спереду через власний інтерфейс Schneider Electric, один комплект із трьох приєднань можна вивести в різних напрямках, уперед, назад, униз або вгору. Плоска силова шина між комірками зберігає неперервність заземленого екрана.

Модульна конструкція дає змогу набирати лінійку з окремих функціональних блоків під схему підстанції. Кожна функціональна одиниця складається з базового модуля та функціональних блоків, що пройшли типові випробування в будь-яких поєднаннях. До набору входять вимикачі навантаження, вакуумні вимикачі, комірки обліку, різні варіанти кабельних приєднань. Стандартні розміри, мала займана площа та фронтальне під’єднання скорочують час монтажу.

Інтелектуальні функції додають пристроями захисту, керування та контролю. Для захисту трансформаторів СН/НН вакуумний вимикач комплектують реле VIP 40/45, яке замінює класичну схему з вимикачем навантаження та запобіжниками. Для складніших приєднань застосовують цифрові реле Sepam і Easergy P3, останнім можна керувати через смартфон або планшет. RTU R200 з оновлюваною прошивкою відповідає за телемеханіку та автоматизацію фідерів, а блок PS100 дає 24 години резервного живлення електроніки в разі втрати напруги. PremSet підтримує вебдоступ через звичайний браузер, що відкриває перехід до обслуговування за станом.

КРУ ставлять у розподільчих мережах і на промислових об’єктах із напругою до 17,5 кВ. Під час замовлення визначають схему головних кіл, тип апарата в кожній комірці, напрямок кабельних вводів, склад пристроїв РЗА та телемеханіки. Каталог PremSet 2020 року наводить схеми функціональних одиниць, габарити та характеристики для кожного варіанта.
