Schneider Electric Trihal — сухий трансформатор з литою ізоляцією до 20 МВА, 36 кВ
Schneider Electric Trihal належить до розподільних сухих трансформаторів з литою ізоляцією та системою контролю стану. Потужність 160 кВА – 15 МВА, стандартні таблиці до 3150 кВА. Напруга ВН до 36 кВ, НН 1,1 кВ.
- Потужність
- 160 кВА – 15 МВА (стандартні таблиці до 3150 кВА)
- Напруга
- ВН до 36 кВ; НН 1,1 кВ (до 7,2 кВ на замовлення)
- Ізоляція
- лита епоксидна
- Класи
- E3, C3, F1; часткові розряди ≤ 5 пКл (спец. випробування)
Ціна, наявність і строк постачання — за запитом. Допоможемо з підбором аналога, митним оформленням і доставкою.
Опис

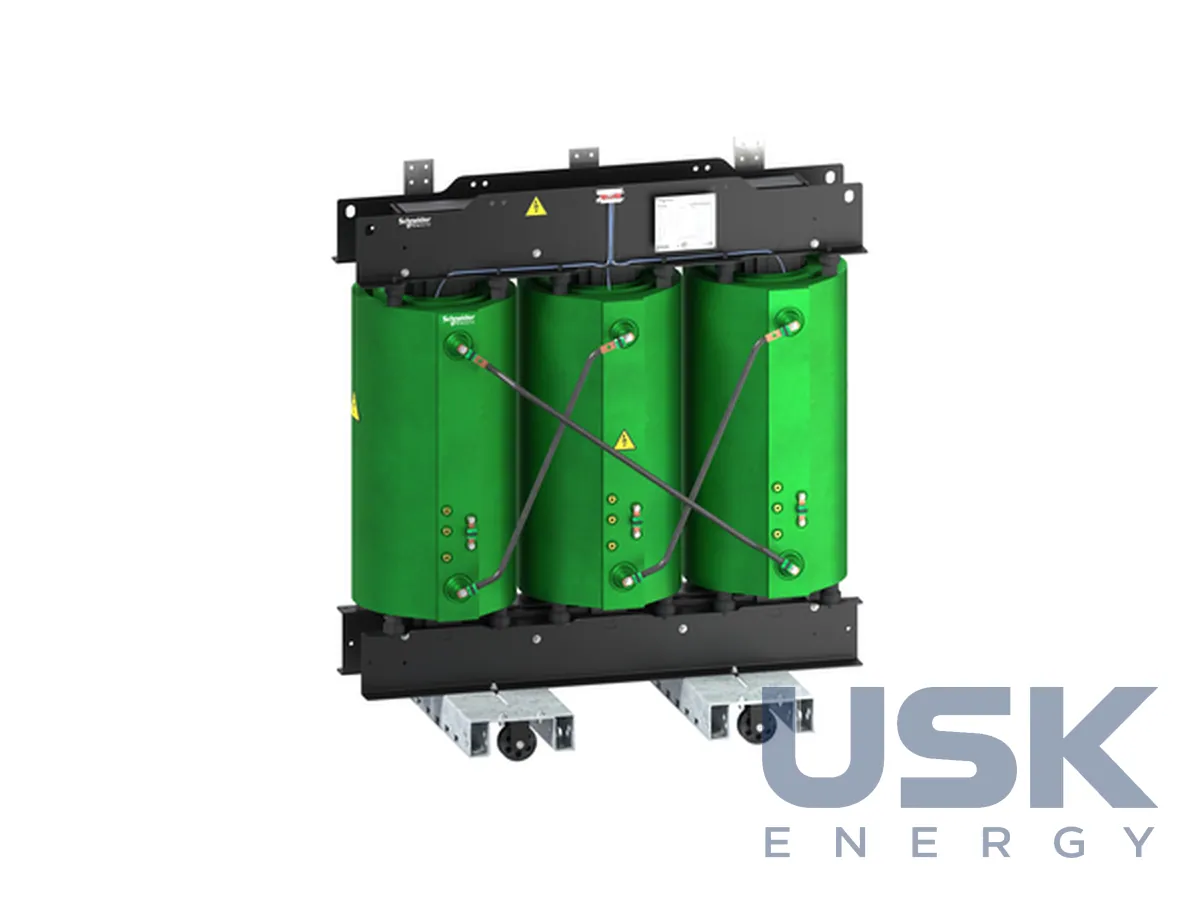

Schneider Electric Trihal належить до розподільних сухих трансформаторів із литою ізоляцією. Його застосовують там, де масляний трансформатор небажаний або заборонений, тобто в житлових і громадських будівлях, торговельних центрах, лікарнях, метро, на промислових підприємствах, у складі СЕС та інших об’єктів відновлюваної енергетики. Виробництво Trihal почалося 1982 року у Франції, з 2003 року трансформатори випускаються також у Китаї.
Обмотки залито епоксидною смолою, лита ізоляція не боїться вологи й пилу так, як відкрита ізоляція обмоток. Часткові розряди не перевищують 5 пКл за спеціальним випробуванням, це низький рівень, який свідчить про якість ізоляції та пов’язаний з її ресурсом. Трансформатор має класи E3, C3 і F1 за навколишнім середовищем, кліматом і пожежною безпекою. Клас E3 допускає роботу за конденсації вологи та сильного забруднення, C3 означає роботу й зберігання за низьких температур, F1 стосується поведінки під час пожежі, обмеженого горіння та малого виділення диму. Для об’єктів із сейсмічними вимогами виробник зазначає сертифікацію за AG3K1.
Потужність від 160 кВА до 15 МВА, стандартні таблиці охоплюють діапазон до 3150 кВА, потужніші виконання виконуються на запит. Сторону ВН розраховано на напругу до 36 кВ, стандартна напруга НН 1,1 кВ. Напругу НН до 7,2 кВ виконують на замовлення, це потрібно, наприклад, для живлення двигунів СН або в підвищувальних схемах. Клас нагрівостійкості F, перевищення температури 100 K. Трансформатор відповідає IEC 60076-11 (Trihal сертифіковано за редакцією IEC 60076-11:2018), IEC 60076-16 для трансформаторів вітрових електростанцій і EN 50588-1, тобто вимогам екодизайну ЄС щодо втрат.
Система контролю стану складається з датчиків, встановлених на заводі. Це датчики температури трансформатора й бездротові датчики TH110, які ставлять у критичних точках, контроль навколишнього середовища в приміщенні та зв’язок із хмарними сервісами Schneider Electric EcoStruxure. Дані передаються цілодобово, і експлуатаційна служба бачить перегрів, зростання навантаження або зміну умов у приміщенні до того, як вони призведуть до відмови. За QR-кодом можна завантажити паспортні дані, документацію та план обслуговування.
Кожен трансформатор проходить приймально-здавальні випробування, а імпульсні випробування виконуються вибірково на зразках із виробництва. Інструкція з монтажу та обслуговування описує вимоги до природної та примусової вентиляції приміщення, встановлення трансформатора в кожусі й без кожуха, під’єднання теплового захисту до реле, моменти затягування з’єднань ВН і НН і порядок перевірок перед першою подачею напруги. Для сухого трансформатора вентиляція приміщення прямо визначає допустиме навантаження, тому її розраховують на етапі проєкту.
Під час вибору Trihal під об’єкт звіряють потужність, напруги ВН і НН, схему та групу з’єднання, вимоги до втрат за EN 50588-1, ступінь захисту кожуха та склад системи моніторингу. На сайті Schneider Electric доступні брошура Trihal connected, каталог та інструкція з монтажу й обслуговування.
Технічні характеристики
| Потужність | 160 кВА – 15 МВА (стандартні таблиці до 3150 кВА) |
|---|---|
| Напруга | ВН до 36 кВ; НН 1,1 кВ (до 7,2 кВ на замовлення) |
| Ізоляція | лита епоксидна |
| Класи | E3, C3, F1; часткові розряди ≤ 5 пКл (спец. випробування) |
| Клас нагрівостійкості | F (перевищення 100 K) |
| Стандарти | IEC 60076-11, IEC 60076-16, EN 50588-1 (Ecodesign) |
Запит ціни та строку поставки
Schneider Electric Trihal — сухий трансформатор з литою ізоляцією до 20 МВА, 36 кВ, Schneider Electric. Відповідаємо протягом робочого дня.
Або напишіть на sales@usk.ua чи зателефонуйте 044 339-50-20.
Коди для митного оформлення
| УКТ ЗЕД (Україна) | 8504 33 00 90 (сухі, 16–500 кВА) 8504 34 00 00 (сухі, >500 кВА) |
|---|---|
| HS, 6 знаків | 8504 23 |
| CN (ЄС) | 8504 33 00 (сухі, 16–500 кВА) 8504 34 00 (сухі, >500 кВА) |
| HTSUS (США) | 8504 33 00 40 (сухі, 50–500 кВА) 8504 34 00 00 (сухі, >500 кВА) |
| Митний тариф КНР | 8504 33 90 00 (сухі, 16–500 кВА) 8504 34 90 00 (сухі, >500 кВА) |
Коди довідкові: остаточний код визначається під час декларування за конкретною моделлю.
Питання та відповіді
Який діапазон потужностей Trihal?
Від 160 кВА до 15 МВА, стандартні таблиці охоплюють до 3150 кВА.
Які класи E, C, F має трансформатор?
E3, C3 і F1, часткові розряди не більше 5 пКл.
На яку напругу НН виконується Trihal?
Стандартно 1,1 кВ, на замовлення до 7,2 кВ при ВН до 36 кВ.
