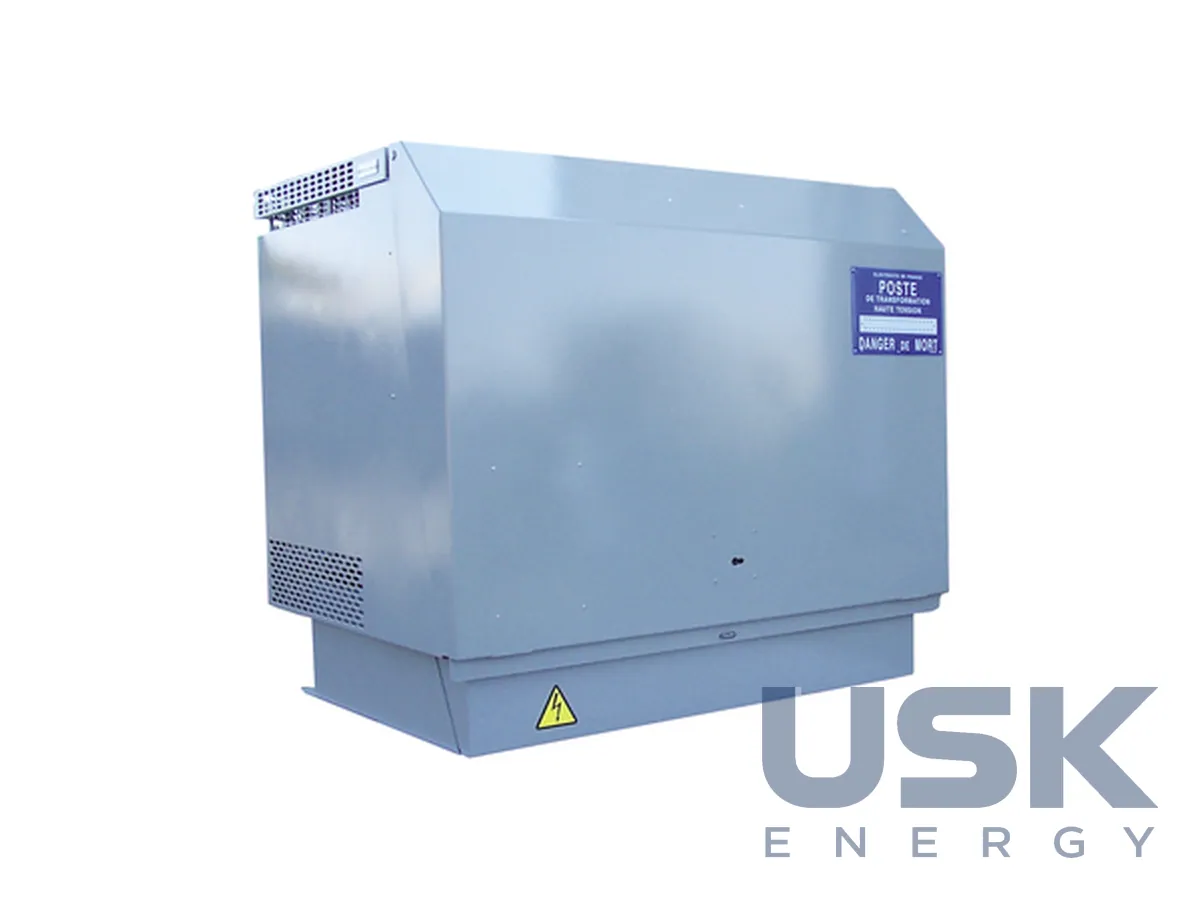

Schneider Electric Minera PAD — компактна трансформаторна підстанція до 250 кВА, 36 кВ

Опис

Schneider Electric Minera PAD належить до компактних підстанцій із масляним трансформатором для сільських і приміських розподільних мереж загального користування. Потужність трансформатора від 50 до 250 кВА, напруга на стороні СН до 36 кВ. Трансформатор і під’єднання зібрано в одному компактному корпусі, тому окрема будівля підстанції не потрібна. Така підстанція займає місце, порівнянне із самим трансформатором, і ставиться на просту основу поруч зі споживачем.

Діапазон потужностей розраховано на невеликих споживачів, сільські та приміські лінії. Це група житлових будинків, ферма, насосна станція, невелике виробництво або об’єкт інфраструктури. У таких місцях будувати повноцінну КТП з окремим розподільчим пристроєм СН невигідно, а стовповий трансформатор не завжди підходить через кабельний ввід, вимоги до зовнішнього вигляду або безпеки. Виробник зазначає, що підстанція добре вписується в навколишнє середовище, вона низька й не виглядає як промислова споруда.

Напругу до 36 кВ підводять кабелем СН, з боку НН під’єднують споживачів. Щит НН захищено запобіжниками, на запит його комплектують під вимоги замовника, з потрібною кількістю відхідних ліній і апаратів. Трансформатори серії випускаються в енергоефективному виконанні зі зниженими втратами неробочого ходу та/або навантажувальними втратами. Для сільської мережі, де трансформатор більшу частину доби завантажений слабко, зниження втрат неробочого ходу особливо помітне в річному балансі.

Є кілька опцій, що визначають поведінку підстанції під час аварії та її екологічну безпеку. Вбудований маслозбірний піддон встановлюють на спеціальний запит, він утримує масло в разі пошкодження бака й не дає йому піти в ґрунт. Трансформатор може мати вбудований захист із внутрішнім вимкненням, це виконання серії TPC (Self Protected Transformers). Такий трансформатор сам вимикається від мережі СН у разі внутрішнього пошкодження, без окремого вимикача чи запобіжників СН ззовні. Замість мінерального масла можна застосувати важкогорючі діелектричні рідини серії Vegeta на основі рослинної олії, це зменшує пожежне навантаження та екологічний ризик у разі витоку.

Конструкція без окремої будівлі скорочує будівельну частину до основи та кабельних траншей. Підстанцію доставляють зібраною й встановлюють краном, на місці під’єднують кабель СН і лінії НН. Обслуговування зводиться до огляду, перевірки запобіжників НН, контролю рівня або температури масла та стану корпусу. Корпус замикається на замок, доступ до частин під напругою має лише персонал мережевої компанії, що важливо для підстанції, яка стоїть просто біля житла чи дороги.

Під час вибору Minera PAD проєктувальник визначає потужність трансформатора, напругу СН, схему під’єднання кабелю СН, кількість і номінали відхідних ліній НН, а також потрібні опції, тобто маслозбірник, виконання TPC і тип діелектрика. Ці параметри погоджують із вимогами мережевої компанії, до мережі якої під’єднується підстанція.

Технічні характеристики

Коди для митного оформлення

Коди довідкові: остаточний код визначається під час декларування за конкретною моделлю.
