Schneider Electric Minera — масляні розподільні трансформатори до 3,15 МВА, 36 кВ

Опис

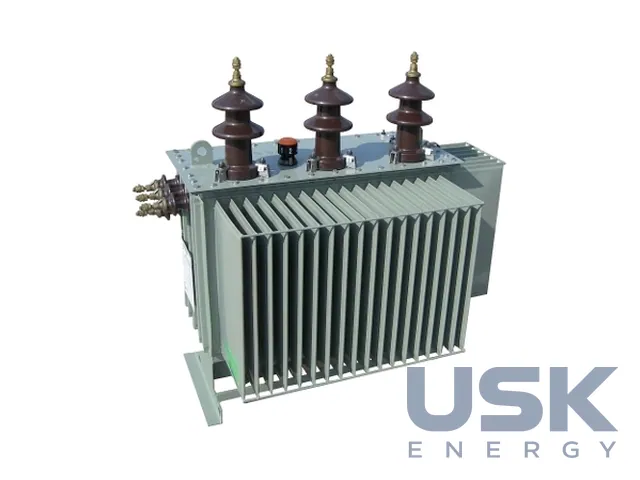

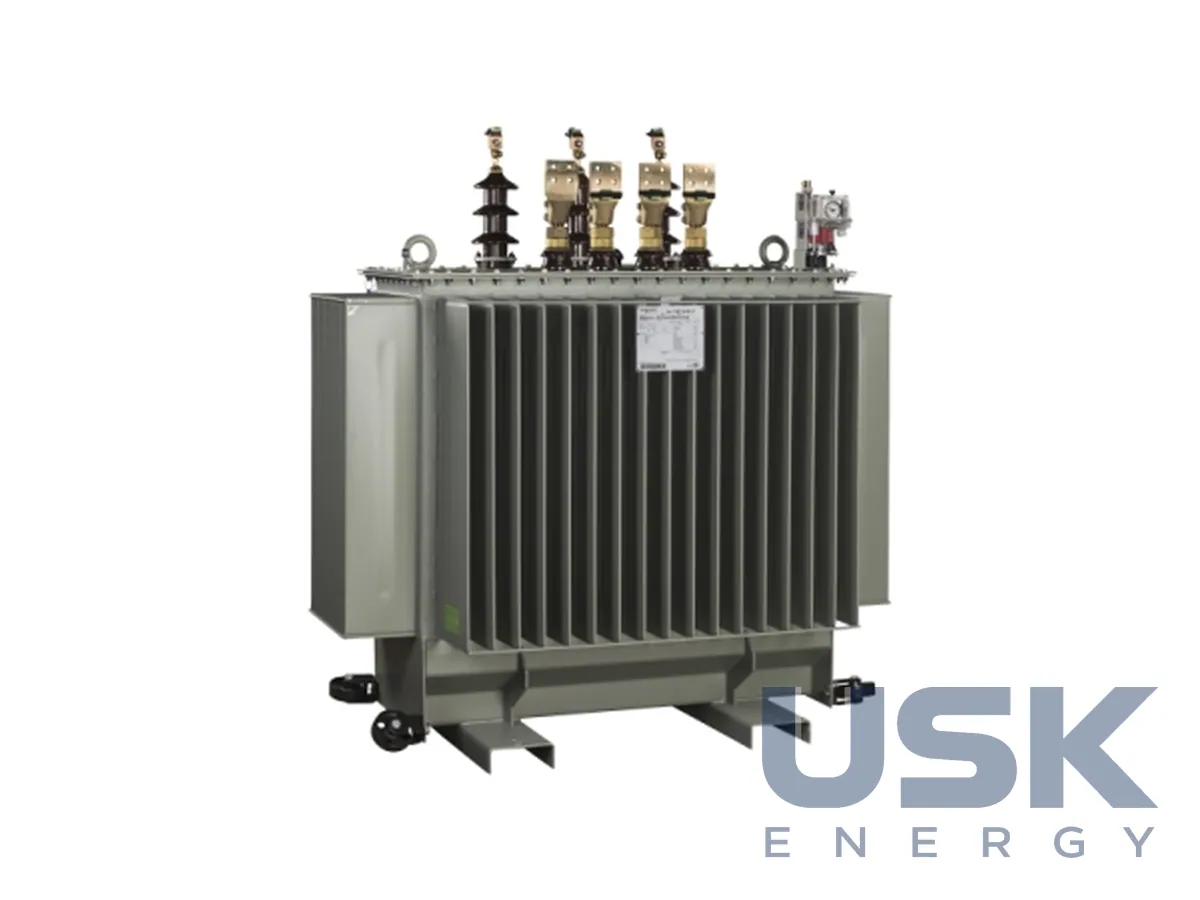

Schneider Electric Minera охоплює масовий сегмент розподільних мереж, тобто трансформатори, від яких живляться житлові квартали, села, невеликі підприємства, об’єкти комунального господарства. Потужність від 50 до 3150 кВА, на стороні ВН 20 кВ (клас 24 кВ) або 35 кВ (клас 36 кВ), на стороні НН 400 В. Серія випускається в наземному та стовповому виконанні, тож одна лінійка закриває і кабельні мережі з КТП, і повітряні мережі з підстанціями на опорах.

Бак герметичний із повним заповненням, охолодження ONAN, тому масло не контактує з повітрям і не потребує розширника. Природна циркуляція масла всередині бака та повітря ззовні відводить тепло без вентиляторів і насосів. Температурне розширення масла в таких баках зазвичай компенсується пружною деформацією гофрованих стінок. Відсутність контакту з атмосферою означає, що масло не зволожується й не окиснюється так швидко, як у трансформаторі з розширником, і в нормальній експлуатації його не треба періодично сушити або доливати. Немає й повітроосушувача, який у звичайних трансформаторах потребує регулярної заміни силікагелю.

Застосовується мінеральне масло за IEC 60296, це стандарт на свіжі ізоляційні мінеральні масла, що задає їх електричну міцність, вміст вологи, стабільність до окиснення та інші властивості. Під час замовлення варто уточнити, чи потрібен трансформатор з іншим діелектриком, якщо цього вимагають місцеві правила пожежної або екологічної безпеки.

Трансформатори відповідають EN 50588-1 і EN 60076-1. Перший стандарт стосується трансформаторів середньої потужності для мереж ЄС і задає вимоги до втрат, другий містить загальні вимоги до силових трансформаторів, зокрема до випробувань. Втрати за Ecodesign 548/2014 у класах A0Ak, A0Bk і A0Ck. Літери в позначенні стосуються рівнів втрат неробочого ходу та короткого замикання. Клас A0 за неробочим ходом означає низькі втрати в сталі, що важливо для розподільних трансформаторів, які цілодобово перебувають під напругою, але більшу частину часу завантажені не повністю. Вибір між Ak, Bk і Ck за навантажувальними втратами залежить від графіка навантаження та розрахунку вартості втрат за строк служби.

Стовпове виконання ставлять на опорах повітряних ліній, наземне в КТП. Стовповий трансформатор розраховано на малу потужність і просте під’єднання до ПЛ із захистом запобіжниками та ОПН. Наземний трансформатор встановлюють у комплектних підстанціях або в приміщеннях розподільчих пунктів, до нього підводять кабелі СН і НН. В обох випадках герметичний бак спрощує обслуговування, яке зводиться до огляду, контролю температури та, за потреби, відбору проби масла.

Під час підбору Minera під проєкт звіряють потужність, напруги та клас ізоляції, схему й групу з’єднання обмоток, наявність і межі регулювання напруги, клас втрат за Ecodesign і тип вводів НН і ВН, а також габарити для встановлення у вибрану КТП.
