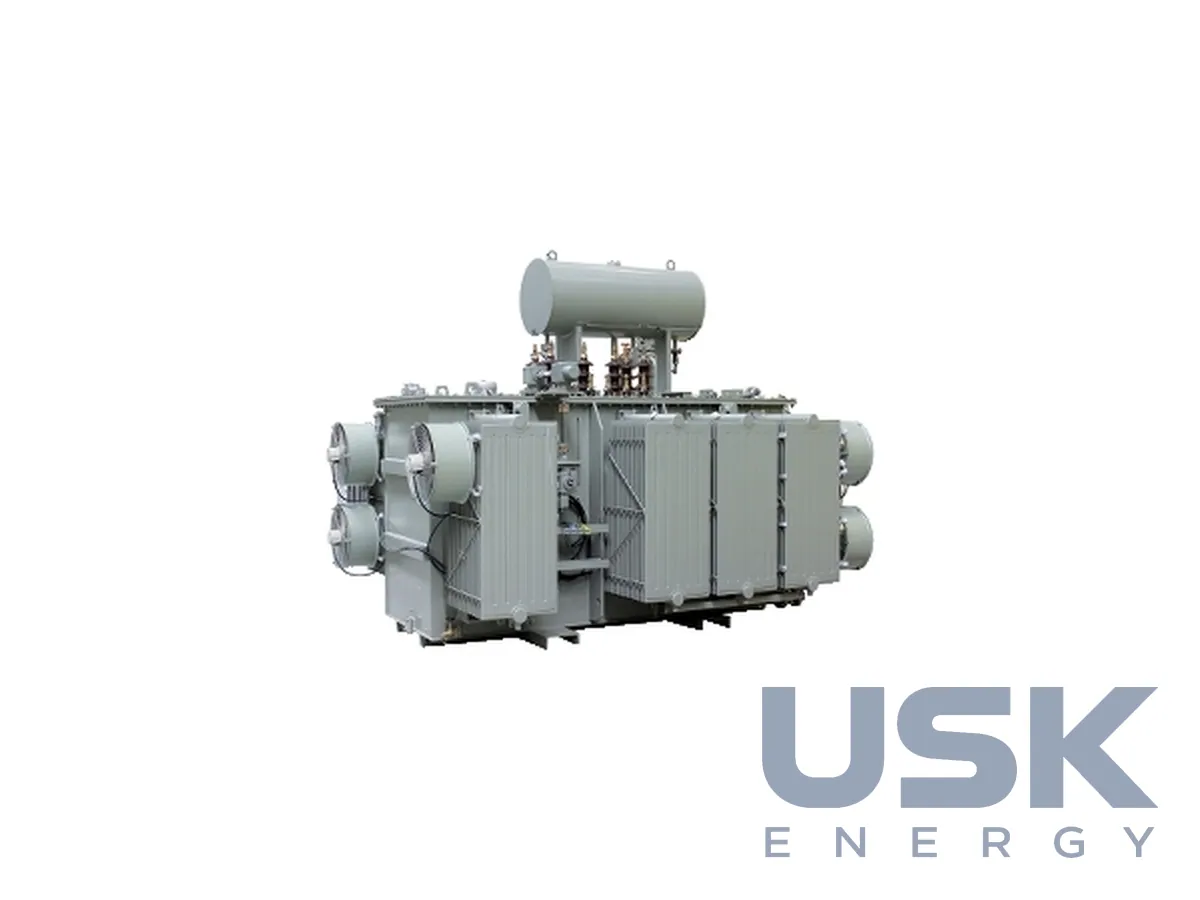

Schneider Electric Minera MP — масляний силовий трансформатор середньої потужності до 100 МВА
Schneider Electric Minera MP належить до силових масляних трансформаторів середньої потужності до 100 МВА. Трансформатори цієї серії призначені для підстанцій.
- Потужність
- до 100 МВА
- Ізоляція
- масляна
Ціна, наявність і строк постачання — за запитом. Допоможемо з підбором аналога, митним оформленням і доставкою.
Опис
Schneider Electric Minera MP належить до силових масляних трансформаторів середньої потужності, тобто до класу між розподільними трансформаторами та великими мережевими автотрансформаторами. Потужність серії до 100 МВА. Виробник називає її економним варіантом для двох типових завдань. Перше завдання це під’єднання електростанцій до мережі, коли потужність генератора або групи генераторів треба видати на шини вищої напруги. Друге завдання це зв’язок мереж різних рівнів напруги на підстанціях, наприклад живлення розподільчої мережі СН від мережі високої напруги.
Ізоляція масляна. Масло водночас слугує ізоляцією та середовищем охолодження, тому трансформатор середньої потужності за масою та габаритами компактніший за сухий аналог тієї самої потужності. За даними каталогу Schneider Electric, будь-який масляний трансформатор компанії можна заповнити біорозкладною рослинною олією, такі виконання називаються Minera Vegeta. Це варіант для об’єктів із вимогами пожежної та екологічної безпеки, наприклад поблизу водойм або в населених пунктах.
Напруги обмоток, схему з’єднання, регулювання та систему охолодження визначають під конкретну підстанцію за опитувальним листом. Трансформатор такого класу майже завжди проєктується під проєкт, а не береться з каталогу. В опитувальному листі замовник задає номінальну потужність, напруги ВН і СН або НН, схему та групу з’єднання, тип регулювання (РПН або ПБВ) і діапазон регулювання, напругу короткого замикання, допустимі втрати, систему охолодження, тип вводів та умови встановлення. Від цих даних залежать конструкція активної частини, тип бака й комплект захисних і контрольних пристроїв.
Для нафтогазової галузі Schneider Electric пропонує вибухозахищені масляні трансформатори для зон 1 і 2 за ATEX та IEC-EX, вони застосовуються на морських і берегових об’єктах, де можлива вибухонебезпечна атмосфера від вуглеводнів. Компанія випускає також випрямні трансформатори на мінеральному, силіконовому або рослинному маслі, з однією чи кількома вихідними обмотками для під’єднання випрямлячів. Це суміжні напрями в тій самій лінійці масляних трансформаторів, їхню конструкцію погоджують окремо.
Розробка ведеться у двох центрах компетенцій Schneider Electric з трансформаторів, у Франції та Туреччині, а виробництво розміщено на заводах компанії в різних країнах. Це означає, що місце виготовлення конкретного трансформатора залежить від його параметрів і регіону постачання. Обсяг заводських випробувань для трансформатора такого класу погоджують у договорі, зазвичай замовник присутній на приймальних випробуваннях на заводі.
Під час вибору Minera MP проєктувальник звіряє з даними виробника номінальну потужність, напруги та клас ізоляції, параметри РПН, втрати й напругу КЗ, систему охолодження та шумові характеристики, а також масу й габарити для транспортування до підстанції. Окремо враховують вимоги до стійкості при короткому замиканні, до моніторингу стану та складу захистів, які трансформатор передає в систему РЗА підстанції.
Технічні характеристики
| Потужність | до 100 МВА |
|---|---|
| Ізоляція | масляна |
Запит ціни та строку поставки
Schneider Electric Minera MP — масляний силовий трансформатор середньої потужності до 100 МВА, Schneider Electric. Відповідаємо протягом робочого дня.
Або напишіть на sales@usk.ua чи зателефонуйте 044 339-50-20.
Коди для митного оформлення
| УКТ ЗЕД (Україна) | 8504 21 00 00 (масляні, ≤650 кВА) 8504 22 10 00 (масляні, 650–1600 кВА) 8504 22 90 00 (масляні, 1600–10000 кВА) 8504 23 00 00 (масляні, >10 МВА) |
|---|---|
| HS, 6 знаків | 8504 23 |
| CN (ЄС) | 8504 21 00 (масляні, ≤650 кВА) 8504 22 10 (масляні, 650–1600 кВА) 8504 22 90 (масляні, 1600–10000 кВА) 8504 23 00 (масляні, >10 МВА) |
| HTSUS (США) | 8504 21 00 20 (масляні, ≤50 кВА) 8504 21 00 40 (масляні, 50–100 кВА) 8504 21 00 60 (масляні, 100–500 кВА) 8504 21 00 80 (масляні, 500–650 кВА) 8504 22 00 40 (масляні, 650–2500 кВА) 8504 22 00 80 (масляні, 2500–10000 кВА) 8504 23 00 45 (масляні, 60–100 МВА) |
| Митний тариф КНР | 8504 21 00 00 (масляні, ≤650 кВА) 8504 22 00 00 (масляні, 650–10000 кВА) 8504 23 11 00 (масляні, 10–220 МВА) |
Коди довідкові: остаточний код визначається під час декларування за конкретною моделлю.
Питання та відповіді
Яка максимальна потужність Minera MP?
До 100 МВА, ізоляція масляна.
Для яких об'єктів призначено трансформатор?
Для підстанцій, де потрібен силовий трансформатор середньої потужності.
Як підбирають параметри обмоток?
Напруги, схему з'єднання та регулювання визначають під конкретну підстанцію за опитувальним листом.
