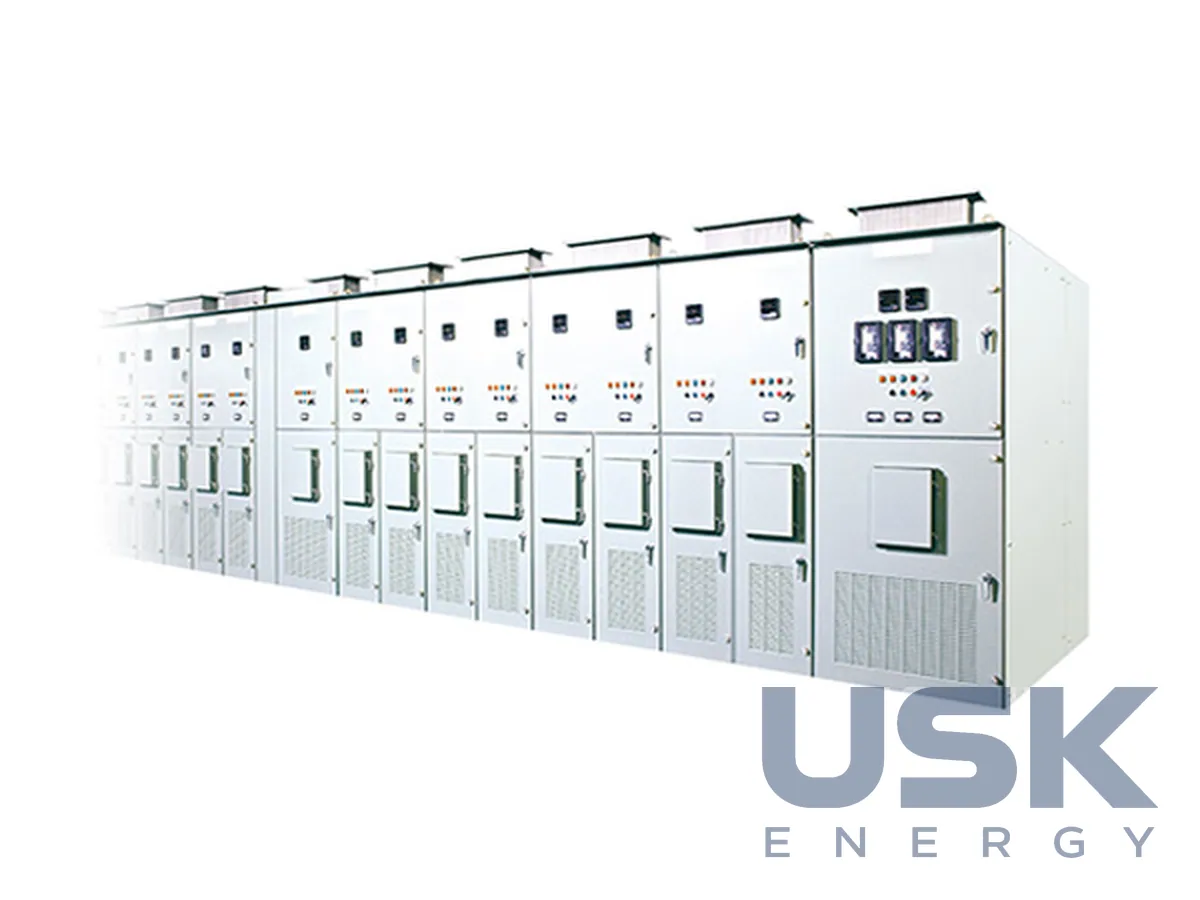

Mitsubishi Electric MS-E / MS-E-2 — КРУ з повітряною ізоляцією 7,2–15 кВ (одно- та двоярусне)
MS-E — металеве КРУ Mitsubishi Electric з повітряною ізоляцією та висувними елементами на 7,2, 12 і 15 кВ за IEC 62271-200. Воно живить і захищає двигуни, трансформатори, конденсаторні батареї та інші приєднання на електростанціях, підстанціях, у промисловості та інфраструктурі. Двоярусне виконання MS-E-2 на 7,2/12 кВ скорочує ширину розподільного пристрою на 35 %.
- Номінальна напруга
- 7,2 / 12 / 15 кВ (MS-E-2 двоярусне: 7,2 / 12 кВ)
- Номінальний струм збірних шин
- 630–3150 А (до 4000 А з примусовим охолодженням)
- Струм термічної стійкості
- 25 / 31,5 / 40 кА
- Рівень ізоляції
- 60 / 75 / 95 кВ (імп.), 20 / 28 / 36 кВ (1 хв)
Ціна, наявність і строк постачання — за запитом. Допоможемо з підбором аналога, митним оформленням і доставкою.
Опис
Компанія випустила сотні тисяч комірок середньої напруги майже за 70 років. Типові випробування MS-E проведено у власній високовольтній лабораторії в Японії та в незалежній лабораторії KEMA в Нідерландах. З вимикачами VPR комірки застосовують і в суднових установках, де є схвалення ABS.
Комірку поділено на релейний відсік, відсік висувного елемента, відсік збірних шин і кабельний відсік. Перегородки та автоматичні шторки повністю ізолюють струмовідні частини, а механічні й електромеханічні блокування відповідають IEC 62271-200. Висувний елемент переміщують за зачинених дверей, дугостійкість комірки при цьому зберігається. Під час внутрішньої дуги тиск скидається через клапани в даху, за потреби ставлять газовідвідний канал або екран. Тепловий розрахунок дав змогу застосувати вимикачі до 3150 А без вентиляторів.
Збірні шини розраховані на 630, 1250, 2000 і 3000/3150 А, з примусовим охолодженням до 4000 А. Струм термічної стійкості становить 25, 31,5 або 40 кА, випробувальні напруги 20/28/36 кВ промислової частоти та 60/75/95 кВ грозового імпульсу. Класифікація за внутрішньою дугою AFL/AFLR сягає 40 кА протягом 1 с. Відхідна комірка 7,2 кВ на 630 А має габарити 800×1500×2600 мм. Комірки комплектують вакуумними вимикачами VPR, а для двигунових приєднань до 7,2 кВ вакуумними контакторами VMC.
Двоярусне виконання MS-E-2 розміщує в одній оболонці два висувні апарати один над одним. Часто використовувані висувні VPR, VMC і ТН, заземлювач і прилади керування винесено в передню частину, а ТС, ТСНП, ОПН і кабелі розташовано в задній. Для розподільного пристрою з двох вводів, секційної та двох відхідних комірок ширина зменшується з 7200 до 4700 мм. MS-E-2 має клас AFLR 40 кА / 1 с, категорію безперервності LSC2B-PM і габарит комірки 800×2200×2600 мм.
Комірки відвантажують з уже встановленими висувними елементами, тож на майданчику лишається поставити їх на фундамент, з'єднати шини та підключити кабелі. Висувними апаратами й заземлювачем оперують ззовні оболонки, а мотор-стартери на контакторах відповідають IEC 60470.
Технічні характеристики
| Номінальна напруга | 7,2 / 12 / 15 кВ (MS-E-2 двоярусне: 7,2 / 12 кВ) |
|---|---|
| Номінальний струм збірних шин | 630–3150 А (до 4000 А з примусовим охолодженням) |
| Струм термічної стійкості | 25 / 31,5 / 40 кА |
| Рівень ізоляції | 60 / 75 / 95 кВ (імп.), 20 / 28 / 36 кВ (1 хв) |
| Внутрішня дуга | IAC AFL, AFLR до 40 кА / 1 с |
| Категорія | LSC2B-PM |
| Габарити відхідної комірки 630 А | 800×1500×2600 мм (MS-E), 800×2200×2600 мм (MS-E-2) |
| Апарати | вакуумні вимикачі VPR, вакуумні контактори VMC (до 7,2 кВ) |
| Стандарт | IEC 62271-200; випробування KEMA |
Запит ціни та строку поставки
Mitsubishi Electric MS-E / MS-E-2 — КРУ з повітряною ізоляцією 7,2–15 кВ (одно- та двоярусне), Mitsubishi Electric. Відповідаємо протягом робочого дня.
Або напишіть на sales@usk.ua чи зателефонуйте 044 339-50-20.
Коди для митного оформлення
| УКТ ЗЕД (Україна) | 8537 20 91 00 |
|---|---|
| HS, 6 знаків | 8537 20 |
| CN (ЄС) | 8537 20 91 |
| HTSUS (США) | 8537 20 00 00 |
| Митний тариф КНР | 8537 20 90 00 |
Коди довідкові: остаточний код визначається під час декларування за конкретною моделлю.
Питання та відповіді
Який клас внутрішньої дуги мають комірки MS-E?
Класифікація IAC AFL/AFLR до 40 кА протягом 1 с. Тиск скидається через клапани в даху.
Наскільки двоярусне MS-E-2 зменшує ширину розподільного пристрою?
Для схеми з двох вводів, секційної та двох відхідних комірок ширина скорочується з 7200 до 4700 мм, тобто на 35 %.
Які апарати встановлюються в комірки?
Вакуумні вимикачі VPR, а для двигунових приєднань до 7,2 кВ вакуумні контактори VMC. Вимикачі до 3150 А працюють без вентиляторів.
