Mitsubishi Electric HVDC-Diamond — перетворювальна станція ППСВН на основі VSC/MMC 50–1000+ МВт
HVDC-Diamond — система передавання постійного струму високої напруги (ППСВН) Mitsubishi Electric на перетворювачах напруги VSC з топологією MMC. Потужність станції масштабується від 50 до 1000 МВт і більше. Систему застосовують для міжсистемних зв'язків, посилення мереж, далеких передач від ВДЕ та видачі потужності морських ВЕС.
- Технологія
- перетворювач напруги (VSC), модульний багаторівневий (MMC)
- Потужність
- від 50 МВт до 1000 МВт і більше
- Силові ключі
- власні IGBT X-серії, паралельне ввімкнення в субмодулях
- Функції
- регулювання реактивної потужності, пуск з нуля (black start), реверс потужності, FRT, демпфування коливань
Ціна, наявність і строк постачання — за запитом. Допоможемо з підбором аналога, митним оформленням і доставкою.
Опис

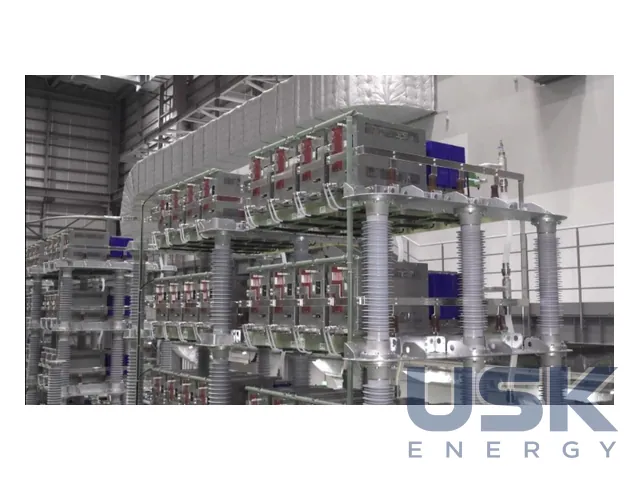

Компанія понад 40 років розробляє потужні системи силової електроніки, і HVDC-Diamond стала її найновішою пропозицією в галузі ППСВН. Перетворювач побудовано за перевіреною топологією модульного багаторівневого перетворювача. Кожна фаза має верхнє та нижнє плечі з великою кількістю послідовно з'єднаних субмодулів, і їхня кількість визначається напругою на боці постійного струму.
Субмодулі перемикаються за алгоритмом ШІМ, і перетворювач складає вихідну напругу з багатьох дрібних ступенів. На боці змінного струму виходить практично синусоїдальна крива, на боці постійного згладжена напруга. Тому фільтри гармонік, як правило, не потрібні, а станція виходить компактною. Перетворювач формує напругу без опорної мережі, отже може працювати на пасивне навантаження та виконувати пуск енергосистеми з нуля (black start). Слабкі мережі з низькою потужністю короткого замикання теж легше приєднати, бо перетворювачу не потрібна сильна мережа для комутації. Регулювання реактивної потужності на кожному кінці лінії йде як додаткова функція станції.

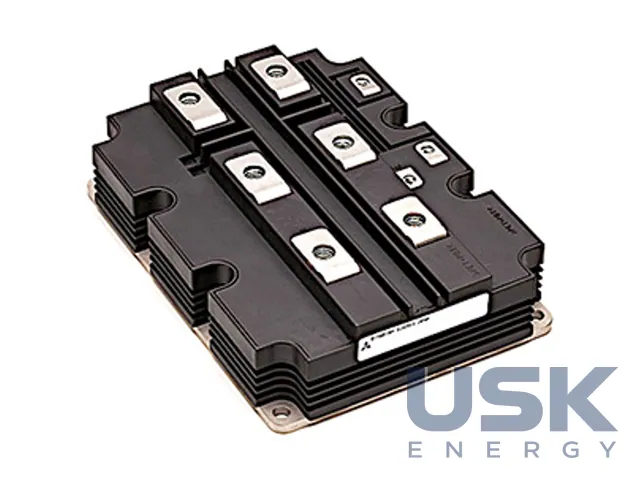

У субмодулях паралельно ввімкнено IGBT X-серії власного виробництва. Ці прилади відпрацьовані в тягових і промислових застосуваннях, а для енергетики їх оптимізовано за втратами. IGBT-модулі, конденсатори й механічні шунтувальні вимикачі розробляють і випускають Mitsubishi Electric або її дочірні компанії, тож постачальник контролює всю силову частину. Досвід силової електроніки для мереж компанія переносить сюди з компенсаторів STATCOM, побудованих на тій самій топології.

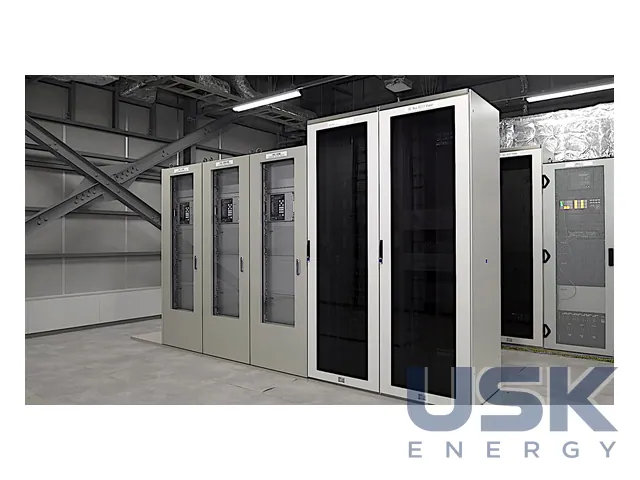

Система керування та захисту повністю інтегрована й працює на швидкісній резервованій платформі. Функції налаштовують під вимоги замовника, зокрема проходження провалів напруги (FRT), демпфування коливань потужності та керування пуском з нуля. Порівняно з ППСВН на тиристорах (LCC) схема VSC дає швидший відгук, незалежне регулювання активної та реактивної потужності й швидкий реверс потужності за незмінної полярності напруги. На її основі простіше будувати багатотермінальні мережі постійного струму.

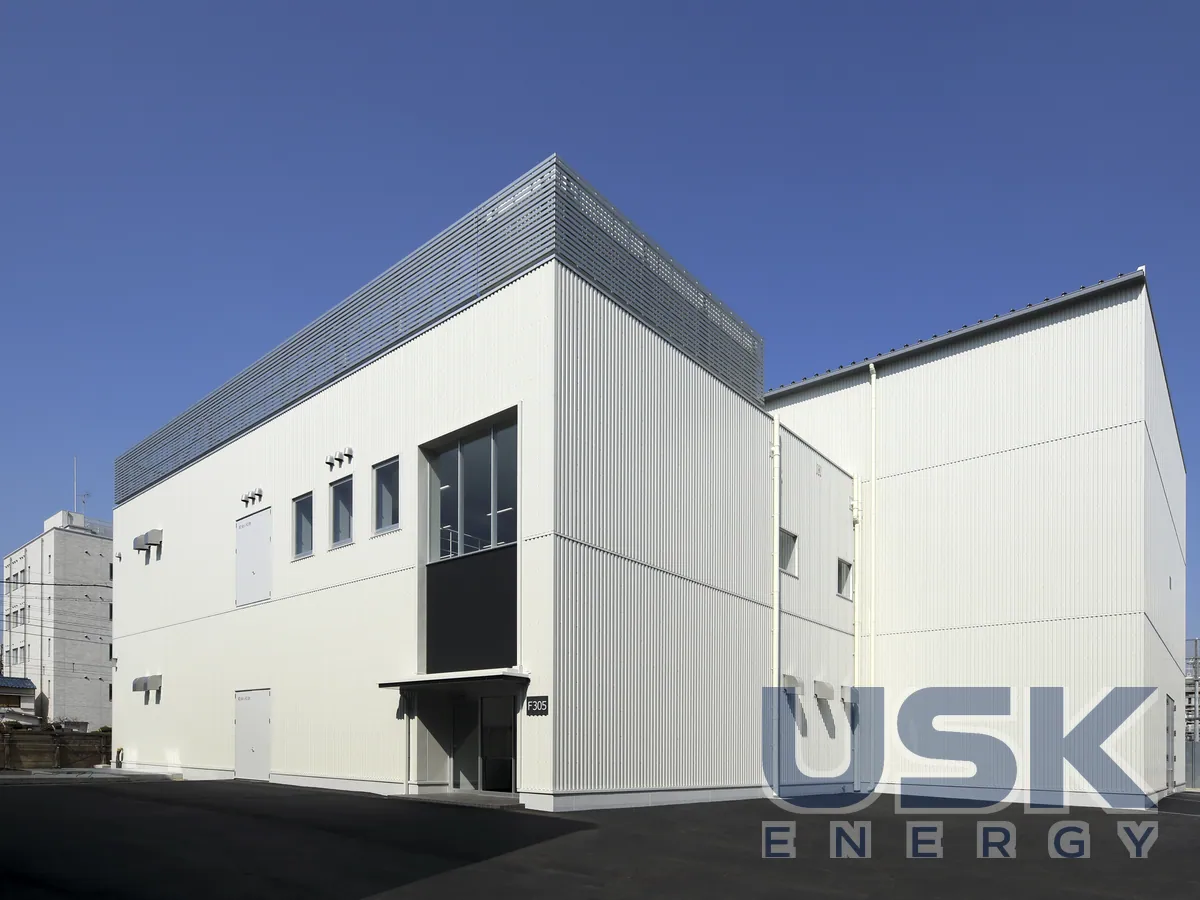

Типові застосування охоплюють міжсистемні зв'язки, зокрема вставки постійного струму, посилення мереж у районах зростання навантаження, далекі передачі від ВДЕ та видачу потужності морських вітроелектростанцій. Системи в зборі разом з допоміжним обладнанням перевіряють на випробувальному комплексі HVDC-Diamond потужністю 50 МВт в Амагасакі (Японія). Комплекс дає змогу відпрацювати інтеграцію перетворювача, керування й допоміжних систем ще до виїзду на об'єкт.
Технічні характеристики
| Технологія | перетворювач напруги (VSC), модульний багаторівневий (MMC) |
|---|---|
| Потужність | від 50 МВт до 1000 МВт і більше |
| Силові ключі | власні IGBT X-серії, паралельне ввімкнення в субмодулях |
| Функції | регулювання реактивної потужності, пуск з нуля (black start), реверс потужності, FRT, демпфування коливань |
| Застосування | міжсистемні зв'язки (зокрема вставки постійного струму), посилення мереж, далекі передачі, морські ВЕС |
| Випробувальний стенд | 50 МВт, Амагасакі (Японія) |
