Mitsubishi Electric MELPRO-A — цифрові реле захисту для вводів і розподілу високої напруги
MELPRO-A — серія мікропроцесорних реле захисту Mitsubishi Electric для високовольтних ввідно-розподільних пристроїв споживачів і розподільних підстанцій. До серії входять реле МСЗ, спрямованого й струмового захисту від замикань на землю, мінімальної та максимальної напруги й напруги нульової послідовності. Нова модель сумісна з попередньою серією A за вирізом у панелі та уставками.
- Моделі
- MOC-A3 (МСЗ, 50/51), MDG-A3/A4 (спрямований ЗЗЗ, 67G), MGR-A3 (струмовий ЗЗЗ, 50G), MUV-A3 (27), MOV-A3 (59), MVG-A3/A4 (64/59G)
- МСЗ
- 2 фази, 2 типи миттєвої та 4 типи залежної характеристики, 3-й ступінь 20–80 %
- Чутливість DGR
- Vo від 2 %
- Під'єднання до ZVT MPD-3
- до 20 реле DGR/OVGR
Ціна, наявність і строк постачання — за запитом. Допоможемо з підбором аналога, митним оформленням і доставкою.
Опис

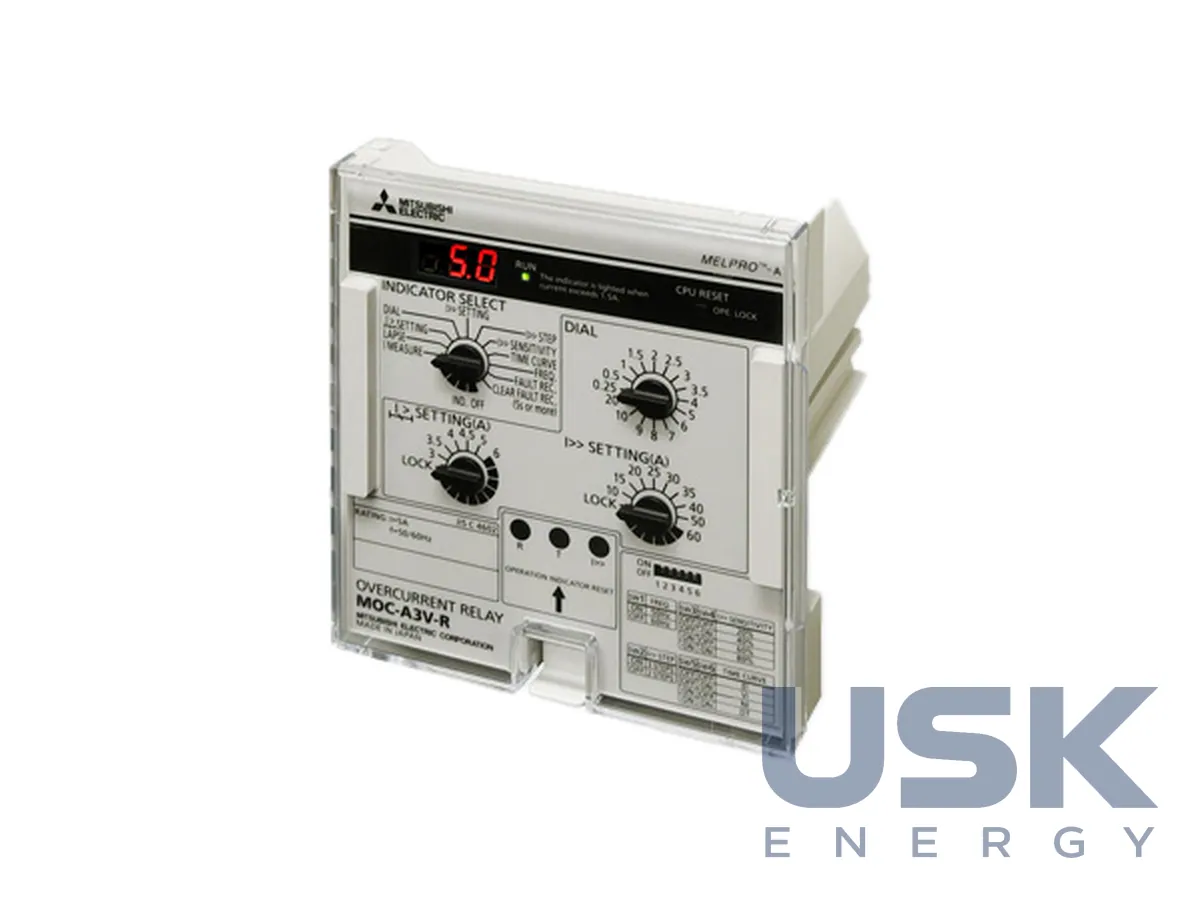

Номенклатуру складають шість реле. MOC-A3 виконує двофазний максимальний струмовий захист і має два типи миттєвої струмової відсічки (код 50) та чотири типи залежної характеристики (код 51). MDG-A3/A4 відповідає за спрямований захист від замикань на землю (67G), MGR-A3 за струмовий захист від замикань на землю (50G). Реле мінімальної напруги MUV-A3 (27) і максимальної напруги MOV-A3 (59) працюють без окремого оперативного живлення. MVG-A3/A4 захищає за напругою нульової послідовності (64/59G).
У MOC-A3 до миттєвої відсічки додано третій ступінь. Він спрацьовує за струму 20–80 % від уставки відсічки з вибором у 4 кроки і полегшує узгодження захистів на розподільних підстанціях. У реле захисту від замикань на землю діапазон уставок ширший, ніж у попередньої моделі. Мінімальну уставку напруги нульової послідовності Vo у спрямованого реле DGR знижено до 2 %, тому захист чутливіший до замикань на землю. До одного датчика напруги нульової послідовності ZVT MPD-3 можна під'єднати до 20 реле DGR або OVGR, якщо система побудована лише на MELPRO-A.
Реле відповідають чинним редакціям стандартів JEC і JIS, які переглянуто з урахуванням характеристик цифрових реле. Виріз у панелі такий самий, як у попередньої серії A, тож заміна обходиться без доробки панелі. Захисні функції та уставки нової моделі сумісні з попередньою знизу вгору.
Перемикачі мають зручніші ручки, а написи на передній панелі великі й виконані за принципами універсального дизайну (UD). Після зміни уставки світлодіодний індикатор близько 3 с першочергово показує нове значення, що зручно під час перевірок реле. Постійний самоконтроль перевіряє входи, живлення й процесор. Для MOC, MUV і MOV є контроль невідповідності частоти, який попереджає, якщо частота уставки відрізняється від вхідної. Усі моделі реєструють і показують значення під час спрацювання, тому аналіз аварії займає менше часу.
У висувному виконанні (RD) блок реле виймають з корпусу, не від'єднуючи проводів, що скорочує роботи під час обслуговування. Для захисту від замикань на землю Mitsubishi Electric постачає датчики напруги нульової послідовності та трансформатори струму нульової послідовності.
Технічні характеристики
| Моделі | MOC-A3 (МСЗ, 50/51), MDG-A3/A4 (спрямований ЗЗЗ, 67G), MGR-A3 (струмовий ЗЗЗ, 50G), MUV-A3 (27), MOV-A3 (59), MVG-A3/A4 (64/59G) |
|---|---|
| МСЗ | 2 фази, 2 типи миттєвої та 4 типи залежної характеристики, 3-й ступінь 20–80 % |
| Чутливість DGR | Vo від 2 % |
| Під'єднання до ZVT MPD-3 | до 20 реле DGR/OVGR |
| Виконання | висувне (RD) |
| Стандарти | JEC, JIS |
Запит ціни та строку поставки
Mitsubishi Electric MELPRO-A — цифрові реле захисту для вводів і розподілу високої напруги, Mitsubishi Electric. Відповідаємо протягом робочого дня.
Або напишіть на sales@usk.ua чи зателефонуйте 044 339-50-20.
Коди для митного оформлення
| УКТ ЗЕД (Україна) | 8536 49 00 00 |
|---|---|
| HS, 6 знаків | 8536 49 |
| CN (ЄС) | 8536 49 00 |
| HTSUS (США) | 8536 49 00 85 |
| Митний тариф КНР | 8536 49 00 00 |
Коди довідкові: остаточний код визначається під час декларування за конкретною моделлю.
Питання та відповіді
Які реле входять до серії MELPRO-A?
MOC-A3 (50/51), MDG-A3/A4 (67G), MGR-A3 (50G), MUV-A3 (27), MOV-A3 (59) і MVG-A3/A4 (64/59G). Реле напруги MUV-A3 і MOV-A3 працюють без окремого оперативного живлення.
Яка чутливість спрямованого захисту від замикань на землю?
Мінімальна уставка напруги нульової послідовності Vo у реле DGR становить 2 %. До одного датчика ZVT MPD-3 можна під'єднати до 20 реле DGR або OVGR.
Чи можна поставити MELPRO-A замість реле попередньої серії A?
Так, виріз у панелі збігається з попередньою серією A, доробка панелі не потрібна. У висувному виконанні RD блок реле виймають без від'єднання проводів.
