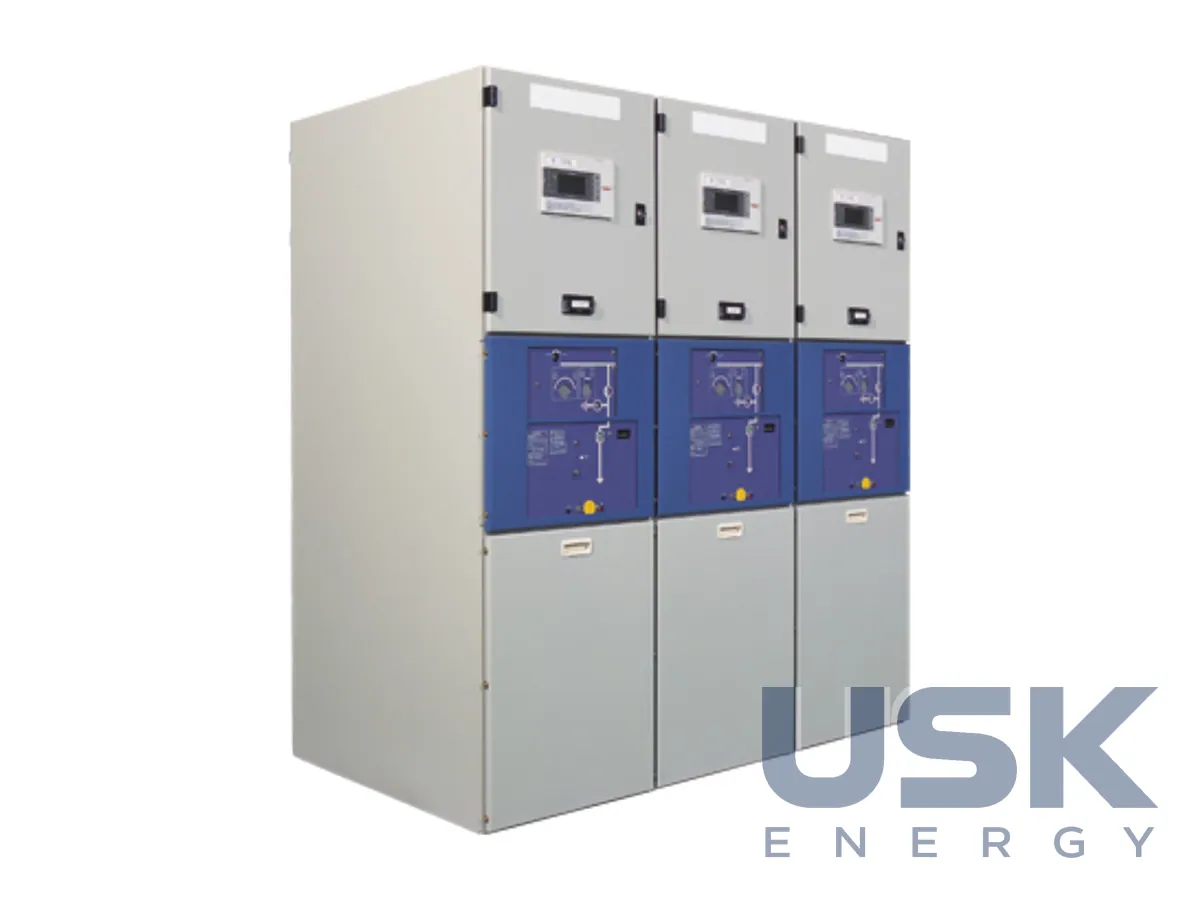

Mitsubishi Electric HS-X (Type 1) — КРУЕ шафового типу 12/24 кВ з ізоляцією SF6 або сухим повітрям
HS-X (Type 1) — шафовий комплектний розподільний пристрій з газовою ізоляцією (C-GIS) на 12 і 24 кВ зі струмом збірних шин 630 або 1250 А. Його ставлять на розподільних підстанціях, промислових підприємствах, інфраструктурних об'єктах і електростанціях. З 2016 року Mitsubishi Electric постачає шафові КРУЕ для морських ВЕС.
- Номінальна напруга
- 12 / 24 кВ
- Номінальний струм збірних шин
- 630 / 1250 А
- Струм термічної стійкості
- 25 кА, 3 с
- Рівень ізоляції
- 75 / 125 кВ (грозовий імпульс), 28 / 50 кВ (1 хв)
Ціна, наявність і строк постачання — за запитом. Допоможемо з підбором аналога, митним оформленням і доставкою.
Опис
У кожній комірці вакуумний вимикач, суміщений трипозиційний роз'єднувач-заземлювач і збірні шини стоять у герметичному газовому баку, який не потребує обслуговування. Трипозиційний апарат унеможливлює одночасне ввімкнення роз'єднувача й заземлювача. Збірні шини мають тверду пофазну ізоляцію, тож міжфазне замикання на шинах виключене, а під час монтажу й розширення щита з газом працювати не доводиться. Кабельні закінчення мають стандартні розміри IEEE/DIN.
Ізоляційне середовище — SF6 під тиском 0,13 МПа абс. Для виконань 630 А як опцію пропонують стиснене сухе повітря під тиском 0,17 МПа абс. Mitsubishi Electric називає себе світовим лідером у технології ізоляції сухим повітрям, яка дає змогу відмовитися від елегазу. Струм термічної стійкості становить 25 кА протягом 3 с, випробувальні напруги 75/125 кВ грозового імпульсу та 28/50 кВ промислової частоти протягом 1 хв.
Вакуумний вимикач має електромагнітний привод, який спрацьовує від конденсатора. Вимикач відключає 25 кА, вмикає 63 кА, час вимикання 3 періоди. Електромагнітний привод містить на 35 % менше деталей, ніж пружинний, витрачає приблизно на 80 % менше енергії на операцію й не потребує обслуговування понад 15 років. Оперативне живлення DC 110 V. На фасаді мнемосхема показує стан вимикача та роз'єднувача-заземлювача, органи керування розташовані приблизно на рівні очей.
До комплекту комірки входять широкодіапазонні трансформатори струму 2000/5 або 600/5 А класу 10P20/1,0, заземлені трансформатори напруги 11 або 22 кВ, ОПН на основі оксиду цинку та багатофункційне реле MP. Реле поєднує захист, вимірювання й керування та працює з протоколами Modbus RTU, CC-Link і CDL.
Під час внутрішньої дуги гази відводяться вгору, убік від оператора, доступних струмовідних частин усередині шафи немає. Порівняно з попередніми КРУЕ Mitsubishi Electric тих самих параметрів площа встановлення менша на 46 %. Силові й контрольні кабелі можна вводити з різних напрямків. Опційно ставлять штекерні кабельні вводи та випробувальні виводи на заземлювачі, через які кабель випробовують високою напругою без від'єднання. Виконання 630 А із сухим повітрям відповідає IEC 62271-200, решта виконань IEC 60298. Шафи зовнішнього встановлення глибші на 250 мм і вищі на 350 мм.
Технічні характеристики
| Номінальна напруга | 12 / 24 кВ |
|---|---|
| Номінальний струм збірних шин | 630 / 1250 А |
| Струм термічної стійкості | 25 кА, 3 с |
| Рівень ізоляції | 75 / 125 кВ (грозовий імпульс), 28 / 50 кВ (1 хв) |
| Ізоляційне середовище | SF6 або сухе повітря (опція для 630 А) |
| Тиск газу | SF6 0,13 МПа абс., сухе повітря 0,17 МПа абс. |
| Вимикач | вакуумний, електромагнітний привод; 25 кА вимкн., 63 кА вмикання, 3 періоди |
| Стандарт | IEC 62271-200 (630 А, сухе повітря), IEC 60298 |
Запит ціни та строку поставки
Mitsubishi Electric HS-X (Type 1) — КРУЕ шафового типу 12/24 кВ з ізоляцією SF6 або сухим повітрям, Mitsubishi Electric. Відповідаємо протягом робочого дня.
Або напишіть на sales@usk.ua чи зателефонуйте 044 339-50-20.
Коди для митного оформлення
| УКТ ЗЕД (Україна) | 8537 20 91 00 |
|---|---|
| HS, 6 знаків | 8537 20 |
| CN (ЄС) | 8537 20 91 |
| HTSUS (США) | 8537 20 00 00 |
| Митний тариф КНР | 8537 20 90 00 |
Коди довідкові: остаточний код визначається під час декларування за конкретною моделлю.
Питання та відповіді
На які напруги й струми виконують HS-X (Type 1)?
Номінальна напруга 12 або 24 кВ, номінальний струм збірних шин 630 або 1250 А. Струм термічної стійкості 25 кА протягом 3 с.
Чи можна замовити HS-X без елегазу?
Так, для виконань 630 А як опцію пропонують ізоляцію стисненим сухим повітрям під тиском 0,17 МПа абс. Інші виконання заповнюють SF6 під тиском 0,13 МПа абс.
Яким стандартам відповідає це КРУЕ?
Виконання 630 А із сухим повітрям відповідає IEC 62271-200, інші виконання IEC 60298. Трансформатори струму виготовляють за IEC 60044-1.
