Mitsubishi Electric HS-X — КРУЕ шафового типу 24/36 кВ для первинних підстанцій

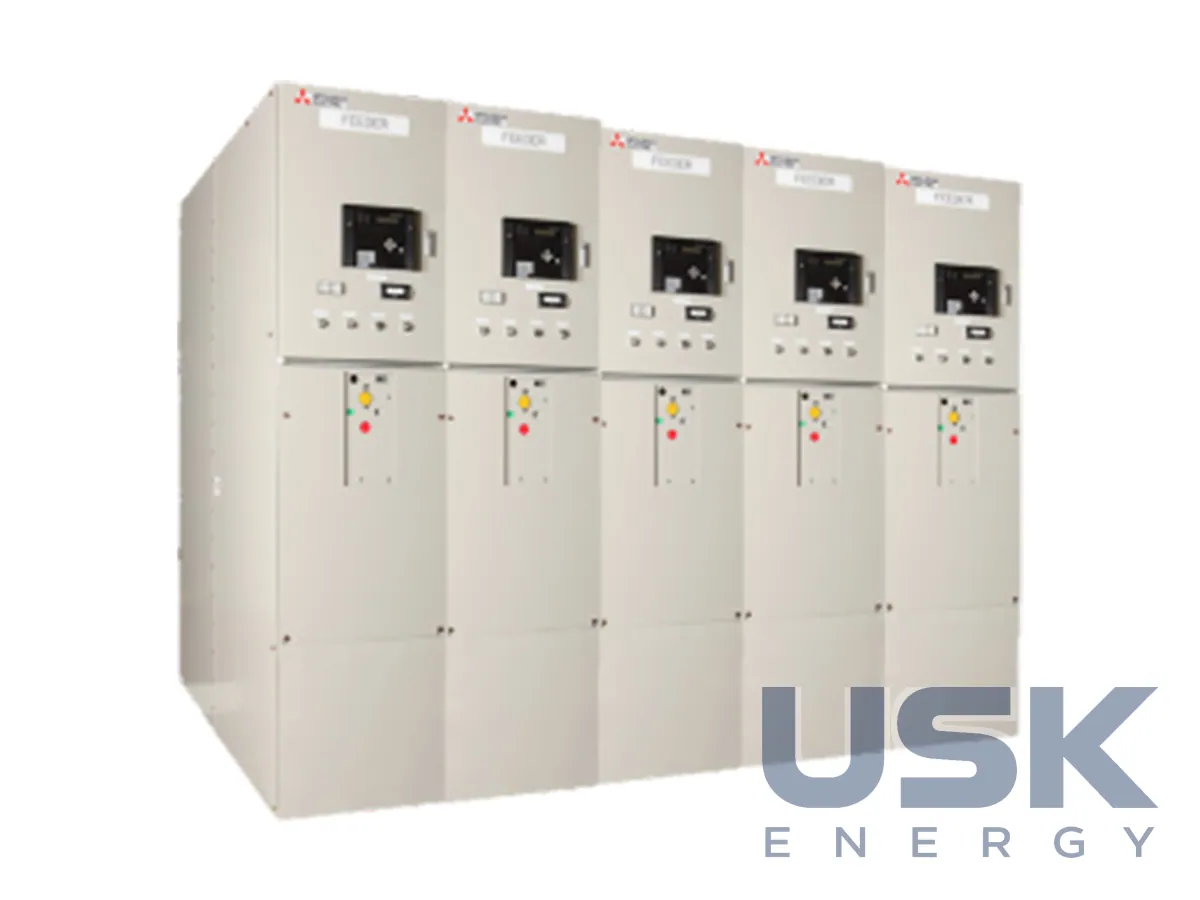

HS-X на 24/36 кВ — шафовий комплектний розподільний пристрій з елегазовою ізоляцією (C-GIS) Mitsubishi Electric для внутрішнього встановлення. Його ставлять на первинних підстанціях 36 кВ, у великих промислових споживачів, у розподільних пристроях електростанцій і на об'єктах ВДЕ, зокрема морських ВЕС. Номінальні струми 630, 1250, 2000 і 2500 А.
- Номінальна напруга
- 24 / 36 кВ
- Номінальний струм
- 630, 1250, 2000, 2500 А
- Струм термічної стійкості
- 25 / 31,5 / 40 кА, 3 с
- Рівень ізоляції
- 125 / 170 кВ (грозовий імпульс), 50 / 70 кВ (1 хв)
Ціна, наявність і строк постачання — за запитом. Допоможемо з підбором аналога, митним оформленням і доставкою.
Опис
Пристрій випускають з одинарною та подвійною системою збірних шин. Обидві версії захищають персонал під час внутрішнього дугового замикання, класифікація AFLR 31,5 кА / 1 с або 40 кА / 1 с за IEC 62271-200. Вакуумні вимикачі мають моторно-пружинний привод.
Збірні шини штекерного типу мають тверду ізоляцію. Тому під час монтажу й розширення розподільного пристрою з газом на майданчику не працюють. Газові відсіки заповнюють до номінального тиску на заводі й розділяють за монтажними одиницями, тож монтаж іде швидше й простіше. Кожну монтажну одиницю випробовують на заводі, що скорочує строки введення підстанції в роботу та зберігає якість обладнання під час транспортування.
Номінальна напруга 24 або 36 кВ, частота 50/60 Гц. Випробувальна напруга промислової частоти 50 / 70 кВ протягом 1 хвилини, грозового імпульсу 125 / 170 кВ. Струм термічної стійкості 25, 31,5 або 40 кА протягом 3 с. Елегаз перебуває під низьким надлишковим тиском 0,03 МПа, сигналізація спрацьовує за зниження до 0,02 МПа. Низький надлишковий тиск зменшує механічне навантаження на стінки газових відсіків.
Відхідна комірка 24 кВ 1250 А має типові габарити 600×1900×2300 мм, інше виконання 800×1900×2910 мм. Глибина 1900 мм однакова для обох виконань, тож комірки різної ширини й висоти стають в один ряд. Комірки шириною 600 мм дають змогу розмістити щит з багатьма приєднаннями в невеликому приміщенні РУ. Для вводів і секціонування на більші струми обирають відповідні комірки з того ж ряду.
Як і молодша модель HS-X на 12/24 кВ, пристрій спирається на досвід Mitsubishi Electric у шафових КРУЕ та вакуумній комутації. Конструкція компактна й потребує мінімального обслуговування протягом усього строку служби. Для морських ВЕС, де доступ до обладнання обмежений, мінімальне обслуговування має практичну вагу. Шафове КРУЕ HS-X на 24/36 кВ доповнює молодшу модель на 12/24 кВ, тому на одному об'єкті можна поставити щити різних класів напруги однієї серії.
Технічні характеристики
| Номінальна напруга | 24 / 36 кВ |
|---|---|
| Номінальний струм | 630, 1250, 2000, 2500 А |
| Струм термічної стійкості | 25 / 31,5 / 40 кА, 3 с |
| Рівень ізоляції | 125 / 170 кВ (грозовий імпульс), 50 / 70 кВ (1 хв) |
| Ізоляційне середовище | SF6, 0,03 МПа надл. (сигналізація 0,02 МПа) |
| Внутрішня дуга | AFLR 31,5 кА / 1 с; AFLR 40 кА / 1 с |
| Привод вимикача | моторно-пружинний |
| Габарити (24 кВ, 1250 А, відхідна) | 600×1900×2300 / 800×1900×2910 мм |
| Стандарт | IEC 62271-200 |
| Збірні шини | одинарна й подвійна система |
Запит ціни та строку поставки
Mitsubishi Electric HS-X — КРУЕ шафового типу 24/36 кВ для первинних підстанцій, Mitsubishi Electric. Відповідаємо протягом робочого дня.
Або напишіть на sales@usk.ua чи зателефонуйте 044 339-50-20.
Коди для митного оформлення
| УКТ ЗЕД (Україна) | 8537 20 91 00 |
|---|---|
| HS, 6 знаків | 8537 20 |
| CN (ЄС) | 8537 20 91 |
| HTSUS (США) | 8537 20 00 00 |
| Митний тариф КНР | 8537 20 90 00 |
Коди довідкові: остаточний код визначається під час декларування за конкретною моделлю.
Питання та відповіді
Які номінальні струми має HS-X 24/36 кВ?
630, 1250, 2000 і 2500 А. Струм термічної стійкості 25, 31,5 або 40 кА протягом 3 с.
Яку стійкість до внутрішньої дуги має КРУЕ?
Класифікація AFLR 31,5 кА / 1 с або 40 кА / 1 с за IEC 62271-200 для версій з одинарною й подвійною системою шин.
Чи потрібна робота з газом під час монтажу?
Ні, збірні шини штекерного типу з твердою ізоляцією. Газові відсіки заповнюють на заводі до надлишкового тиску 0,03 МПа.
