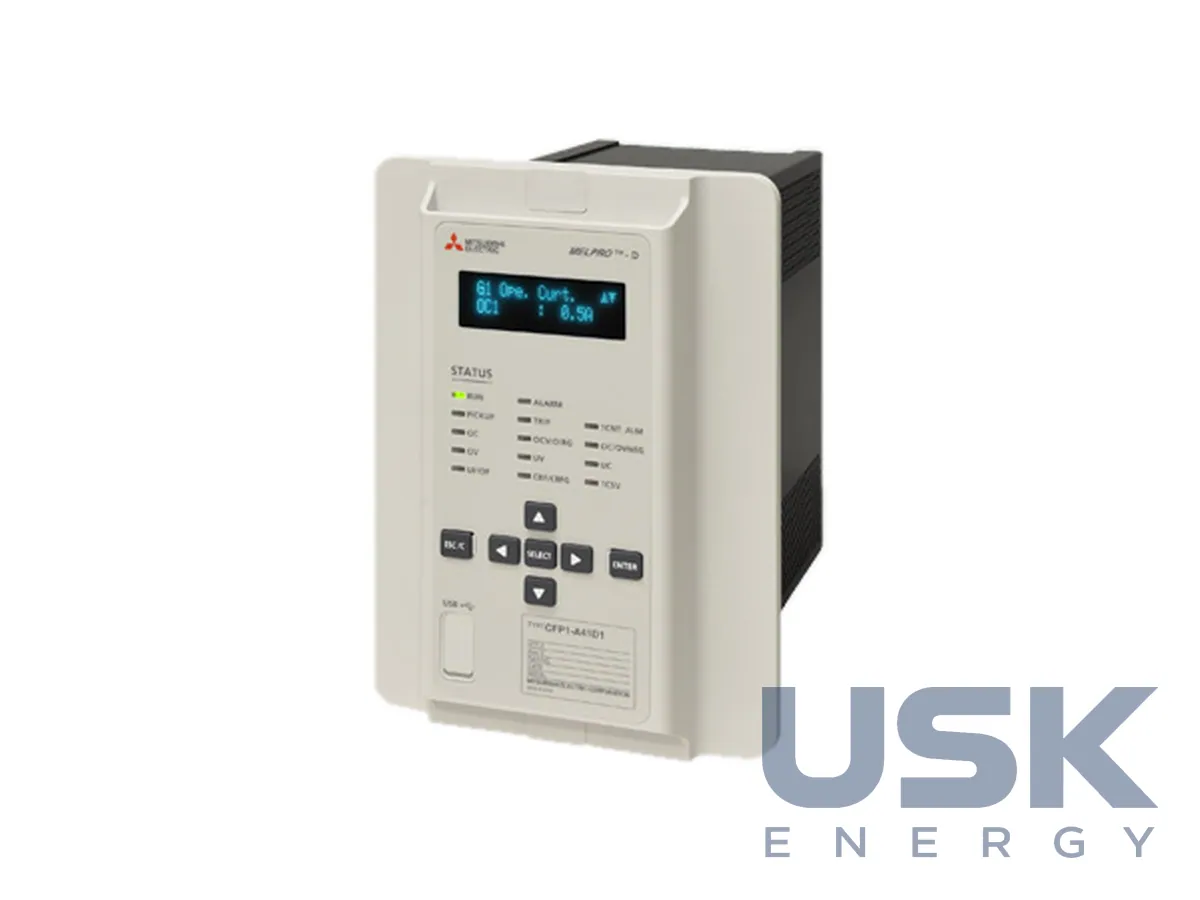

Mitsubishi Electric MELPRO-D — багатофункційні цифрові реле захисту фідерів, двигунів і трансформаторів 6–35 кВ
MELPRO-D — серія компактних багатофункційних цифрових реле захисту Mitsubishi Electric для розподільних мереж, які за японською класифікацією належать до високої та надвисокої напруги. Лінійка охоплює реле захисту фідерів, двигунів і диференційного захисту трансформаторів з гальмуванням. Реле зв'язуються з диспетчерськими системами за IEC 61850 або Modbus.
- Призначення
- захист фідерів, двигунів, диференційний захист трансформаторів
- Зв'язок
- IEC 61850 (2 оптичні порти, HSR/PRP), Modbus RS485
- Осцилограф
- до 5 записів, 24 вибірки за період
- Групи уставок
- 2
Ціна, наявність і строк постачання — за запитом. Допоможемо з підбором аналога, митним оформленням і доставкою.
Опис
Реле MELPRO-D містять потрібні елементи для захисту ліній, трансформаторів і двигунів розподільної мережі та працюють у системах автоматизації розподілу електроенергії. За нашою термінологією це мережі СН і розподільні підстанції. Реле диференційного захисту трансформатора має гальмування, яке зменшує ризик хибного спрацювання від струмів небалансу під час зовнішніх КЗ. Максимальний струмовий захист налаштовують з багатоступеневою селективністю за часом. Дві групи уставок дають змогу перейти на режим випробувань або врахувати різні режими навантаження.
Вимикач вмикають і вимикають з панелі реле або дистанційно. Для зв'язку з диспетчерськими системами є IEC 61850 через Ethernet і Modbus через RS485. Для IEC 61850 передбачено 2 оптичні порти. Обмін за IEC 61850 іде по оптичному волокну, тому лінія зв'язку нечутлива до електромагнітних завад у РУ. Якщо задіяно обидва, через інтерфейс користувача вибирають резервування HSR (High-availability Seamless Redundancy) або PRP (Parallel Redundancy Protocol), і втрата одного каналу не перериває обміну з диспетчерським рівнем.
Реле зберігає до 5 осцилограм аварій з частотою 24 вибірки за період, їх аналізують програмою PC Tool. Програма налаштування змінює уставки, показує стан, керує вимикачем, зчитує журнал подій (SOE) і дані реєстратора аварій (DFR). Вбудована програмована логіка (PLC) пристосовує алгоритми до завдань користувача, наприклад блокування чи автоматику комірки.
Вакуумно-люмінесцентний дисплей (VFD) читається краще за РК-індикатор, зокрема в погано освітленому приміщенні РУ. Самодіагностика контролює основні апаратні вузли й видає сигнал у разі відмови. Опційна схема «2 з 3» зберігає захист, навіть коли одне з трьох реле відмовило, тому її обирають для відповідальних приєднань.
Розмір вирізу в панелі збігається з попередньою версією MELPRO-D, тож реле міняють без доробки панелі. Щодо ЕМС і функціональних елементів захисту реле відповідають серії IEC 60255. На етапі проєкту під кожне приєднання обирають відповідний тип реле, тобто фідерне, двигунове чи диференційне трансформаторне, і задають дві групи уставок під режими роботи.
Технічні характеристики
| Призначення | захист фідерів, двигунів, диференційний захист трансформаторів |
|---|---|
| Зв'язок | IEC 61850 (2 оптичні порти, HSR/PRP), Modbus RS485 |
| Осцилограф | до 5 записів, 24 вибірки за період |
| Групи уставок | 2 |
| Індикація | вакуумно-люмінесцентний дисплей (VFD) |
| Логіка | вбудована програмована логіка (PLC) |
| Резервування | опція «2 з 3» |
| Стандарт | серія IEC 60255 |
Запит ціни та строку поставки
Mitsubishi Electric MELPRO-D — багатофункційні цифрові реле захисту фідерів, двигунів і трансформаторів 6–35 кВ, Mitsubishi Electric. Відповідаємо протягом робочого дня.
Або напишіть на sales@usk.ua чи зателефонуйте 044 339-50-20.
Коди для митного оформлення
| УКТ ЗЕД (Україна) | 8536 49 00 00 |
|---|---|
| HS, 6 знаків | 8536 49 |
| CN (ЄС) | 8536 49 00 |
| HTSUS (США) | 8536 49 00 85 |
| Митний тариф КНР | 8536 49 00 00 |
Коди довідкові: остаточний код визначається під час декларування за конкретною моделлю.
Питання та відповіді
Які протоколи зв'язку підтримує MELPRO-D?
IEC 61850 через Ethernet із 2 оптичними портами та резервуванням HSR або PRP, а також Modbus через RS485.
Скільки аварійних записів зберігає реле?
До 5 осцилограм з частотою 24 вибірки за період. Їх аналізують програмою PC Tool.
Яким стандартам відповідає серія MELPRO-D?
Реле відповідають серії IEC 60255 щодо ЕМС і функціональних елементів захисту. Опційна схема «2 з 3» зберігає захист у разі відмови одного реле.
