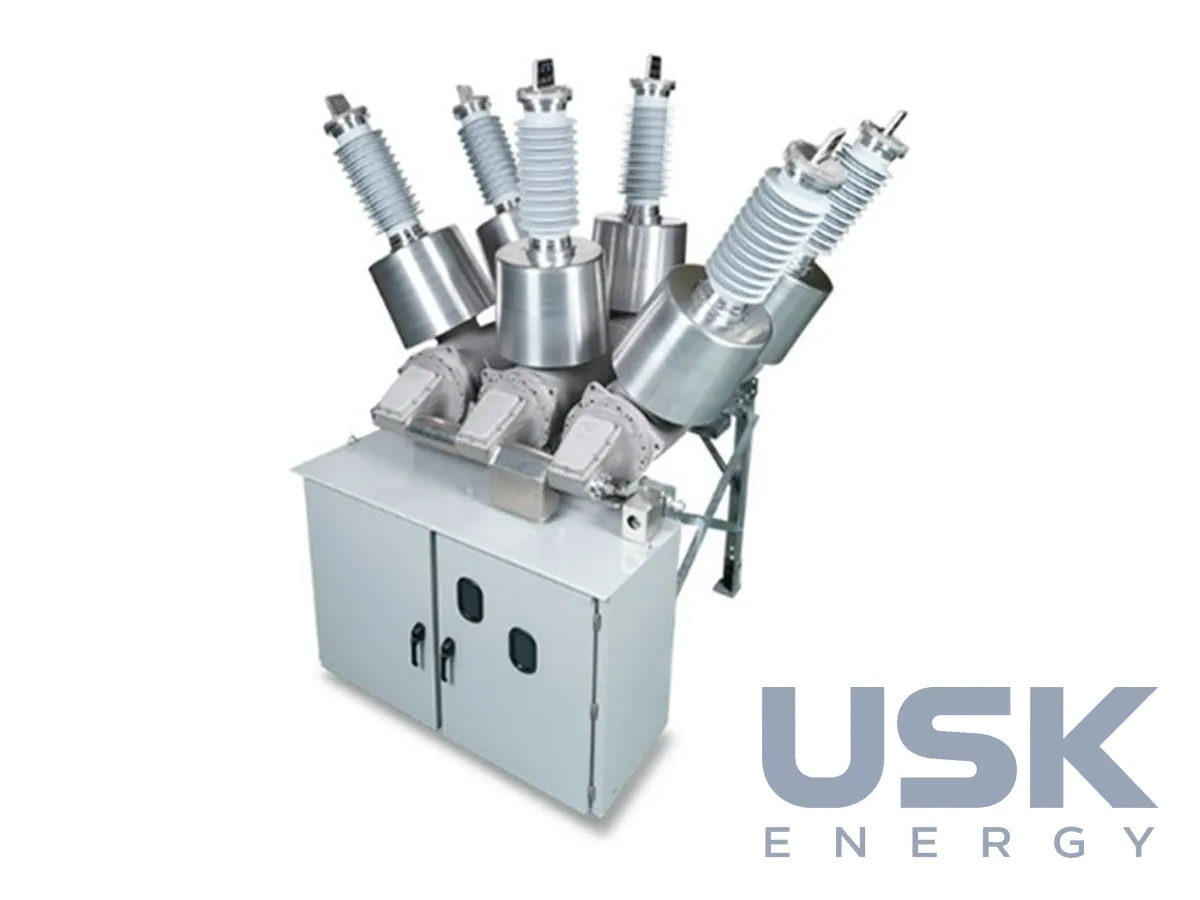

Mitsubishi Electric — комплектний елегазовий розподільний пристрій (КРУЕ, GIS) 72–1100 кВ
КРУЕ (GIS) Mitsubishi Electric призначені для підстанцій магістральних і розподільних мереж та розподільних пристроїв електростанцій на напругу від 72 до 1100 кВ. Компанія випускає елегазові вимикачі з 1968 року, коли комерціалізувала перший такий апарат у Японії.
- Номінальна напруга
- 72–1100 кВ
- Ізоляція
- елегаз SF6; розвивається лінійка без SF6 (вакуум + сухе повітря)
- Склад
- вимикачі, роз'єднувачі, заземлювачі, ТС, ТН, ОПН, збірні шини в металевій оболонці
- Застосування
- підстанції мереж, ВРП/ЗРП електростанцій, зокрема АЕС
Ціна, наявність і строк постачання — за запитом. Допоможемо з підбором аналога, митним оформленням і доставкою.
Опис
Усі елементи комірки КРУЕ розміщено в заземлених металевих оболонках, заповнених елегазом SF6. До комірки входять вимикачі, роз'єднувачі та заземлювачі, трансформатори струму й напруги, обмежувачі перенапруг, збірні шини, а також кабельні чи повітряні вводи. Електрична міцність елегазу дає змогу в рази зменшити ізоляційні відстані порівняно з відкритим розподільним пристроєм, тому підстанція займає набагато меншу площу. Металева заземлена оболонка також захищає струмоведучі частини від пилу, вологи й забруднень, тож ізоляція не залежить від клімату на майданчику.
Серед переваг своїх КРУЕ виробник називає економію площі, гнучкість компонування й менший обсяг будівельно-монтажних робіт на майданчику, а отже, коротші строки встановлення. Обслуговування зведено до мінімуму, експлуатаційну безпеку закладено в конструкцію. Для міських підстанцій, закритих розподільних пристроїв і розширення діючих об'єктів без додаткової землі це головні аргументи на користь КРУЕ.
Основою комірки є елегазовий вимикач. У його розробці компанія застосовує, зокрема, тепловий аналіз газових потоків під час вимикання струму. Відтоді як 1968 року з'явився перший апарат, Mitsubishi Electric постачає вимикачі й КРУЕ в усьому діапазоні від 72 до 1100 кВ. Для класу 550 кВ виготовляють вимикачі як баківського (dead tank), так і колонкового (live tank) типу, а лінійку вимикачів і приводів до них оновлюють. Обмежувачі перенапруг компанія випускає різних типів, зокрема ізоляторного виконання на 500 кВ для трансформаторів.
КРУЕ входять до номенклатури обладнання Mitsubishi Electric для атомних станцій, де їх встановлюють на розподільних пристроях зв'язку станції з мережею. Ті самі апарати застосовують у відкритих і закритих розподільних пристроях інших електростанцій. Ними комплектують також підстанції магістральних мереж надвисокої напруги, де компактність і мінімальне обслуговування дають найбільший виграш.
Останнім часом компанія розвиває лінійку без SF6 з нульовим CO2-еквівалентом викидів. Досвід вакуумної комутації та ізоляції сухим повітрям, набутий на обладнанні середньої напруги, переносять на апарати вищих класів напруги відповідно до опублікованої дорожньої карти. Для замовника це перспектива підстанцій без фторованих газів у майбутніх проєктах.
Технічні характеристики
| Номінальна напруга | 72–1100 кВ |
|---|---|
| Ізоляція | елегаз SF6; розвивається лінійка без SF6 (вакуум + сухе повітря) |
| Склад | вимикачі, роз'єднувачі, заземлювачі, ТС, ТН, ОПН, збірні шини в металевій оболонці |
| Застосування | підстанції мереж, ВРП/ЗРП електростанцій, зокрема АЕС |
| Досвід | перший в Японії GCB — 1968 р. |
Запит ціни та строку поставки
Mitsubishi Electric — комплектний елегазовий розподільний пристрій (КРУЕ, GIS) 72–1100 кВ, Mitsubishi Electric. Відповідаємо протягом робочого дня.
Або напишіть на sales@usk.ua чи зателефонуйте 044 339-50-20.
Коди для митного оформлення
| УКТ ЗЕД (Україна) | 8537 20 99 00 |
|---|---|
| HS, 6 знаків | 8537 20 |
| CN (ЄС) | 8537 20 99 |
| HTSUS (США) | 8537 20 00 00 |
| Митний тариф КНР | 8537 20 10 00 (≥500 кВ) 8537 20 90 00 (інші) |
Коди довідкові: остаточний код визначається під час декларування за конкретною моделлю.
Питання та відповіді
На які класи напруги випускаються КРУЕ Mitsubishi Electric?
Від 72 до 1100 кВ, для підстанцій мереж і розподільних пристроїв електростанцій.
Яке обладнання входить до комірки КРУЕ?
Вимикачі, роз'єднувачі, заземлювачі, трансформатори струму й напруги, ОПН, збірні шини та вводи в заземленій металевій оболонці з елегазом SF6.
Чи пропонує виробник КРУЕ без SF6?
Компанія розвиває лінійку без SF6 на основі вакуумної комутації та ізоляції сухим повітрям. Досвід середньої напруги переносять на вищі класи за опублікованою дорожньою картою.
