WEG — синхронні компенсатори до ±330 000 квар для мереж передачі, станцій ВДЕ та промисловості

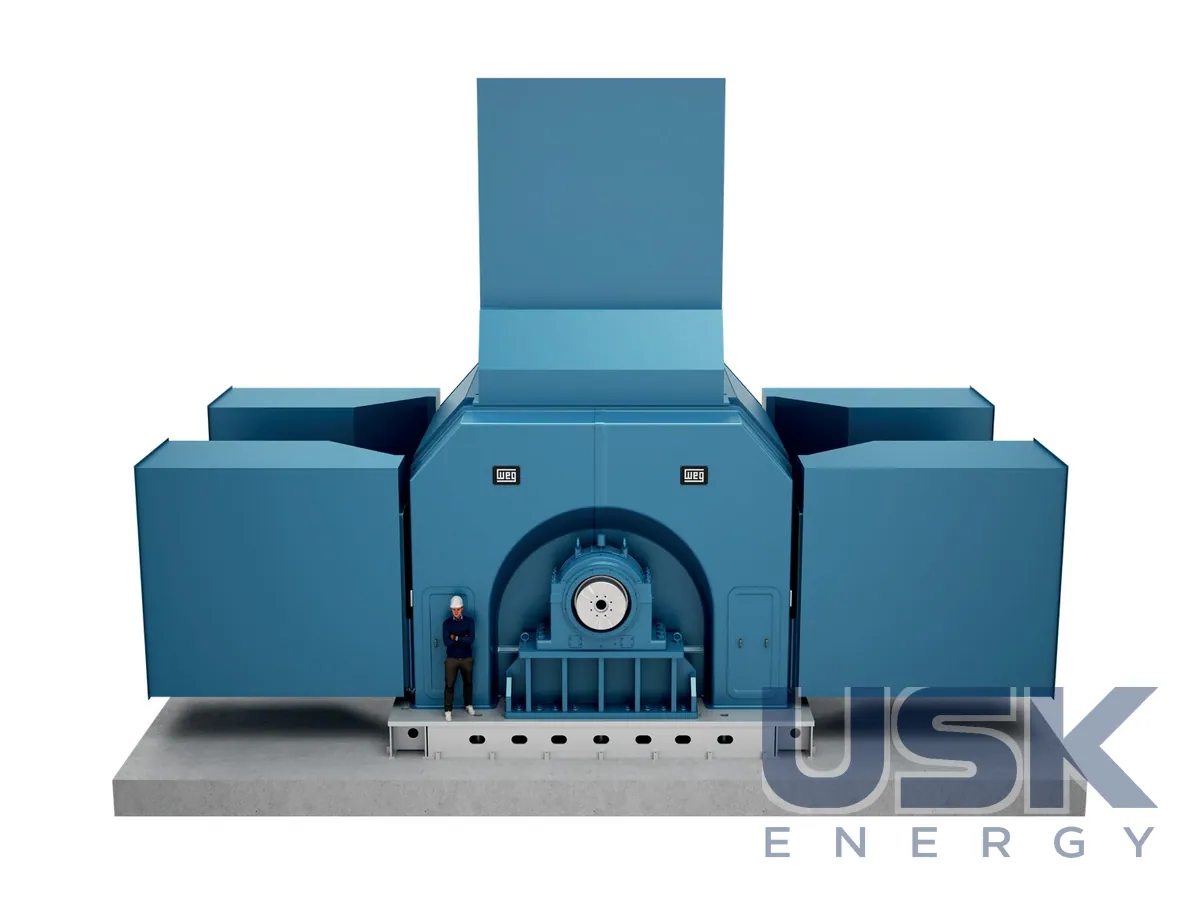

Синхронні компенсатори WEG — обертові машини реактивною потужністю до ±330 000 квар, які після синхронізації з мережею плавно видають або споживають реактивну потужність. Вони додають енергосистемі інерцію та потужність КЗ і тримають напругу на довгих лініях передачі, у мережах із великою часткою ВЕС і СЕС та на промислових підприємствах.
- Реактивна потужність
- до ±330 000 квар
- Кількість полюсів
- 4, 6, 8 або 10
- Збудження
- безщіткове або статичне
- Монтажне виконання
- IM1001 або IM1005 (B3), IM7311 (D5), IM7315 (D6)
Ціна, наявність і строк постачання — за запитом. Допоможемо з підбором аналога, митним оформленням і доставкою.
Опис
Компенсатор після розгону й синхронізації з мережею працює без комутацій у силовому колі. Регулюючи збудження, машину переводять з видачі реактивної потужності на споживання, і напруга на підключеному обладнанні лишається в допустимих межах. Такі машини ставлять там, де напругу треба тримати на віддалених вузлах, зокрема вздовж довгих ліній передачі, що працюють на холостому ходу або з малим навантаженням.
Вітрові та сонячні станції видають мало реактивної потужності й мають обмежену потужність КЗ. Зі зростанням їхньої частки частота коливається сильніше, а РЗА працює гірше. Компенсатор підвищує потужність КЗ та інерцію системи, коригує коефіцієнт потужності, стабілізує напругу й зменшує перехідні процеси. WEG постачає такі машини для систем генерації, мереж передачі, ВЕС, СЕС і систем накопичення енергії, а також для промислових мереж із низькою потужністю КЗ і нестійким режимом.

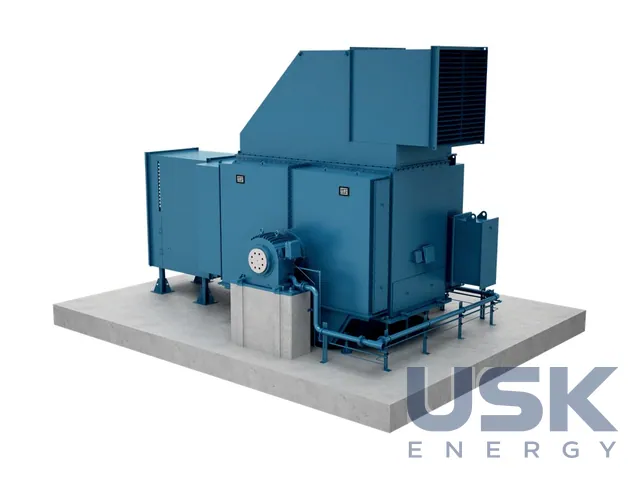

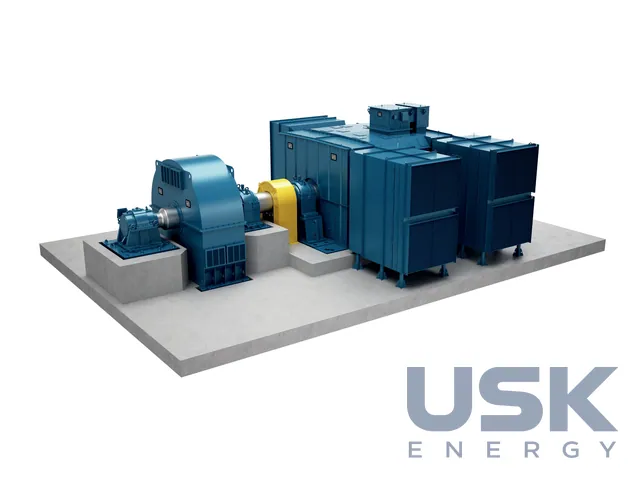

Машини виконують 4-, 6-, 8- або 10-полюсними, з безщітковим або статичним збудженням, за потреби з маховиком. До синхронної швидкості компенсатор розганяє розгінний двигун (pony motor) або статичний перетворювач частоти SFC. Монтажні виконання IM1001 або IM1005 (B3), IM7311 (D5) та IM7315 (D6). Охолодження буває самовентильованим або через теплообмінник «повітря–вода» чи «повітря–повітря», ступінь захисту від IP23/IP24W до IP44/IP56.
WEG бере на себе всю систему компенсації. До поставки можуть входити системи пуску, керування, захисту та збудження, головний і допоміжні трансформатори, система охолодження, мастильна система й гідропідйом вала, генераторний вимикач GCB або комірка КРУ, струмообмежувальний реактор чи розділовий трансформатор, КРУ середньої напруги, щити змінного й постійного струму та акумуляторна батарея. Інженери компанії виконують розрахунки й моделювання, електромонтаж, налагодження та пуск.
Компенсатори виготовляють за стандартами IEC, NEMA, IEEE або ABNT. Випробування проводять за NBR 5383, IEC 60034, NEMA MG 1 або API в лабораторіях із випробувальною потужністю до 20 000 кВА та напругою до 15 000 В. Приймально-здавальні випробування проходить кожна машина, типові й спеціальні виконують на запит замовника. Систему якості сертифікувала Bureau Veritas за ISO 9001 та ISO 14001. Після пуску сервісна служба WEG веде діагностику, введення в експлуатацію й цілодобове чергування.
Технічні характеристики
| Реактивна потужність | до ±330 000 квар |
|---|---|
| Кількість полюсів | 4, 6, 8 або 10 |
| Збудження | безщіткове або статичне |
| Монтажне виконання | IM1001 або IM1005 (B3), IM7311 (D5), IM7315 (D6) |
| Охолодження | самовентиляція; теплообмінник повітря–вода; теплообмінник повітря–повітря |
| Пуск | розгінний двигун (pony motor) або статичний перетворювач частоти (SFC) |
| Маховик | за потреби |
| Стандарти виготовлення | IEC, NEMA, IEEE, ABNT |
| Випробувальна лабораторія | до 20 000 кВА, до 15 000 В |
| Система якості | ISO 9001, ISO 14001 (Bureau Veritas) |
Запит ціни та строку поставки
WEG — синхронні компенсатори до ±330 000 квар для мереж передачі, станцій ВДЕ та промисловості, WEG. Відповідаємо протягом робочого дня.
Або напишіть на sales@usk.ua чи зателефонуйте 044 339-50-20.
Коди для митного оформлення
| УКТ ЗЕД (Україна) | 8501 64 00 00 (синхронна машина >750 кВА) 8502 40 00 00 (альтернатива — обертовий перетворювач) |
|---|---|
| HS, 6 знаків | 8501 64 8502 40 |
| CN (ЄС) | 8501 64 00 (синхронна машина >750 кВА) 8502 40 00 (альтернатива) |
| HTSUS (США) | 8501 64 00 20 (750–10 000 кВА) 8501 64 00 40 (>10 000 кВА) 8502 40 00 00 (альтернатива) |
| Митний тариф КНР | 8501 64 10 00 (>750 кВА–350 МВА) 8502 40 00 00 (альтернатива) |
Коди довідкові: остаточний код визначається під час декларування за конкретною моделлю.
Питання та відповіді
Якої потужності бувають синхронні компенсатори WEG?
Діапазон реактивної потужності сягає ±330 000 квар. Машини виконують 4-, 6-, 8- або 10-полюсними з безщітковим чи статичним збудженням.
Як компенсатор виходить на синхронну швидкість?
Розгін виконує розгінний двигун або статичний перетворювач частоти SFC. Після синхронізації з мережею машина плавно видає або споживає реактивну потужність.
За якими стандартами випробовують компенсатори?
Випробування проводять за NBR 5383, IEC 60034, NEMA MG 1 або API в лабораторіях до 20 000 кВА і 15 000 В. Приймально-здавальні випробування проходить кожна машина, типові та спеціальні виконують на запит.
