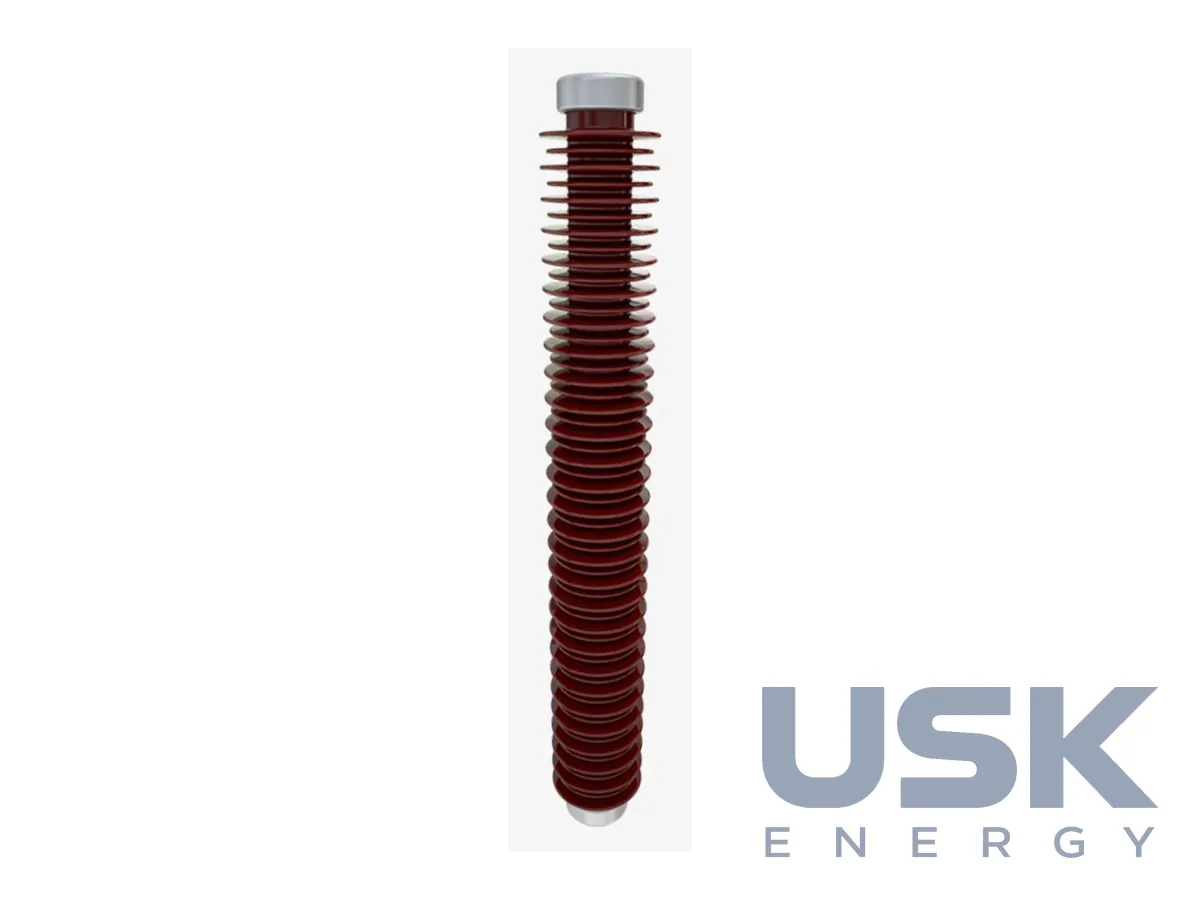

Trench Grading Capacitors — шунтувальні (вирівнювальні) конденсатори для вимикачів до 800 кВ

Опис

Вирівнювальні конденсатори Trench встановлюють паралельно розривам багаторозривних вимикачів високої напруги. У вимикачі з кількома послідовними камерами напруга без додаткових заходів ділиться між розривами нерівномірно, бо на розподіл впливають паразитні ємності контактів і деталей полюса на землю. Найбільше навантажується камера з боку лінійного виводу, і саме вона першою ризикує не витримати відновлювальну напругу. Конденсатор, що шунтує кожен розрив, вносить власну ємність, на тлі якої паразитні складові стають малими, і напруга розподіляється між розривами вимикача рівномірно. У результаті зростає комутаційна здатність апарата, і виробник прямо називає це одним із завдань виробу.

Ті самі конденсатори працюють у схемах ВЧ-зв'язку по лініях електропередачі та знижують перехідні, зокрема комутаційні, перенапруги в мережі. Номенклатура розрахована на класи напруги до 800 кВ. Для кожного проєкту конденсатор виконують під механіку та електрику конкретного вимикача, тобто з урахуванням приєднувальних розмірів, способу кріплення до камер і потрібної ємності на розрив. Trench зазначає, що конструкція легко пристосовується до вимог замовника, тому серія не зводиться до каталогу з кількох типорозмірів. Шунтувальна ємність корисна і в інших режимах. Під час вимкнення короткого замикання поблизу вимикача вона сповільнює початкове зростання відновлювальної напруги на контактах, і дузі легше згаснути остаточно. У каналі ВЧ-зв'язку конденсатор, приєднаний до високовольтного кола, працює як елемент зв'язку, через який несучий сигнал проходить, а напруга промислової частоти затримується. Поєднання функцій в одному апараті скорочує кількість окремих пристроїв на комірці, і це помітно на компактних підстанціях надвисокої напруги.

Ізоляція конденсатора оливо-паперова, секції з паперу, просоченого ізоляційною рідиною, розміщені в герметичному корпусі. Апарат герметизують на заводі, і в експлуатації він не потребує обслуговування, доливати рідину чи відбирати проби не потрібно. Модульна конструкція складається з меншої кількості компонентів, що спрощує виготовлення виконань під різні вимикачі та полегшує заміну. Зовнішня ізоляція виконана на ізоляторі з фланцями, і їхнє взаємне з'єднання опрацьоване з розрахунком на сейсмічні навантаження. Виробник відзначає високу стійкість конденсаторів під час землетрусів, а для вимикача це суттєво, адже конденсатор кріпиться безпосередньо до полюса і разом із ним сприймає механічні удари під час кожного вимкнення.

Конденсатори випускають за стандартами IEC та IEEE, а також за спеціальними вимогами замовників. За даними Trench, багато тисяч таких апаратів працюють у мережах різних країн понад 50 років, у найрізноманітніших кліматичних умовах. Монтаж виконують без спеціального інструмента, і це скорочує час установлення як на заводі, що складає вимикачі, так і під час заміни конденсатора на діючій підстанції.

Під час підбору виходять із типу вимикача, кількості розривів, класу напруги та потрібної ємності на розрив, а також із того, чи буде конденсатор одночасно задіяний у каналі ВЧ-зв'язку. Ці дані погоджують із виробником вимикача, оскільки ємність шунта впливає на форму перехідної відновлювальної напруги та на роботу камер під час вимкнення ліній і конденсаторних батарей.
