Ducati Energia — силові конденсатори СН/ВН однофазні та трифазні до 800 квар

Опис

Силові конденсатори Ducati Energia служать будівельними одиницями для батарей і установок компенсації реактивної потужності СН і ВН. Потужність однієї одиниці сягає 800 квар, рівень ізоляції до 36 кВ. Конденсатори випускаються в однофазному та трифазному виконанні. У каталозі виробника вони представлені серією MANENS, зокрема MANENS 3 на 7,2 кВ і 12 кВ. Окремий конденсатор не вмикають у мережу сам по собі, його ставлять до складу батареї, фільтра або комплектної установки, де він працює в групі з іншими одиницями.

Конденсатори MANENS відповідають стандартам IEC 60871. Приймально-здавальні випробування проходять 100 % виготовлених конденсаторів. Програма включає вимірювання ємності та тангенса кута втрат, випробування напругою між виводами та між виводами й корпусом, перевірку розрядних резисторів і герметичності корпусу за IEC 60871-1. Для конденсаторів з вбудованими запобіжниками додатково виконують розрядне випробування запобіжників за IEC 60871-4. Усі конденсатори виготовляються за конструкцією, що пройшла типові випробування, тому типові випробування для кожного проєкту не повторюють. Розрядні резистори знижують залишкову напругу до значення менше 75 В протягом 10 хвилин після вимкнення. Виробник працює за системою менеджменту, сертифікованою CSQ за ISO 9001, ISO 14001 та ISO 45001.

Термін служби конденсатора сильно залежить від верхньої межі температури. Виробник наводить оцінку, за якою зростання температури на 10 °C скорочує термін служби приблизно на 50 %. Номінальні умови задані для висоти встановлення не більше 1000 м над рівнем моря, вище застосовують поправкові коефіцієнти. За струмом конденсатор витримує 1,3 × In при одночасній дії перенапруг і гармонік, а також піковий пусковий струм 100 × In тривалістю пів періоду при кількості комутацій до 1000 на рік.

Під час підключення батареї до мережі з гармоніками треба перевіряти резонанс. У каталозі розібрано приклад, де встановлення звичайної батареї створює резонанс на 7-й гармоніці, гармоніки мережі підсилюються, і THDv сягає 54,5 %. Для таких випадків застосовують розстроєні системи з реакторами, типова конфігурація в каталозі розрахована на потужність до 2 Мвар при 12 кВ. Для відкритих батарей серії PULSE стандартна конфігурація йде до 24 кВ від 500 квар, окремі варіанти розраховані на напругу від 24 до 52 кВ.

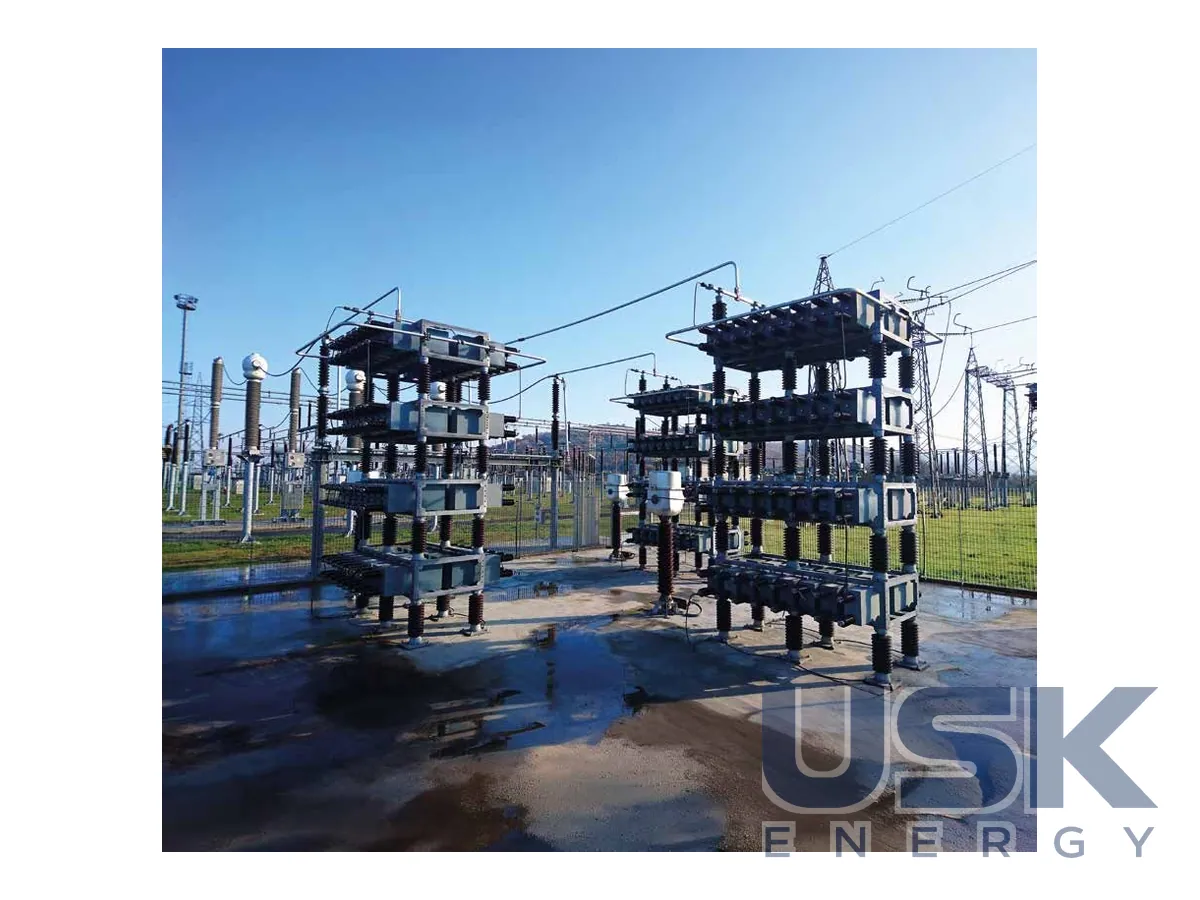

З конденсаторів Ducati Energia комплектують відкриті батареї на оцинкованих рамах, фільтри гармонік і комплектні установки в металевій оболонці. Однофазні одиниці зручні для батарей, де їх з'єднують послідовно та паралельно, трифазні застосовують у компактних установках СН. Під час підбору враховують напругу мережі, потрібну потужність, рівень гармонік і температурні умови місця встановлення. Якщо місце встановлення спекотне або погано вентилюється, це прямо позначається на терміні служби, тому температурний режим закладають у проєкт батареї заздалегідь. Для майданчиків вище 1000 м параметри коригують за рекомендаціями виробника.

Технічні характеристики

Коди для митного оформлення

Коди довідкові: остаточний код визначається під час декларування за конкретною моделлю.
