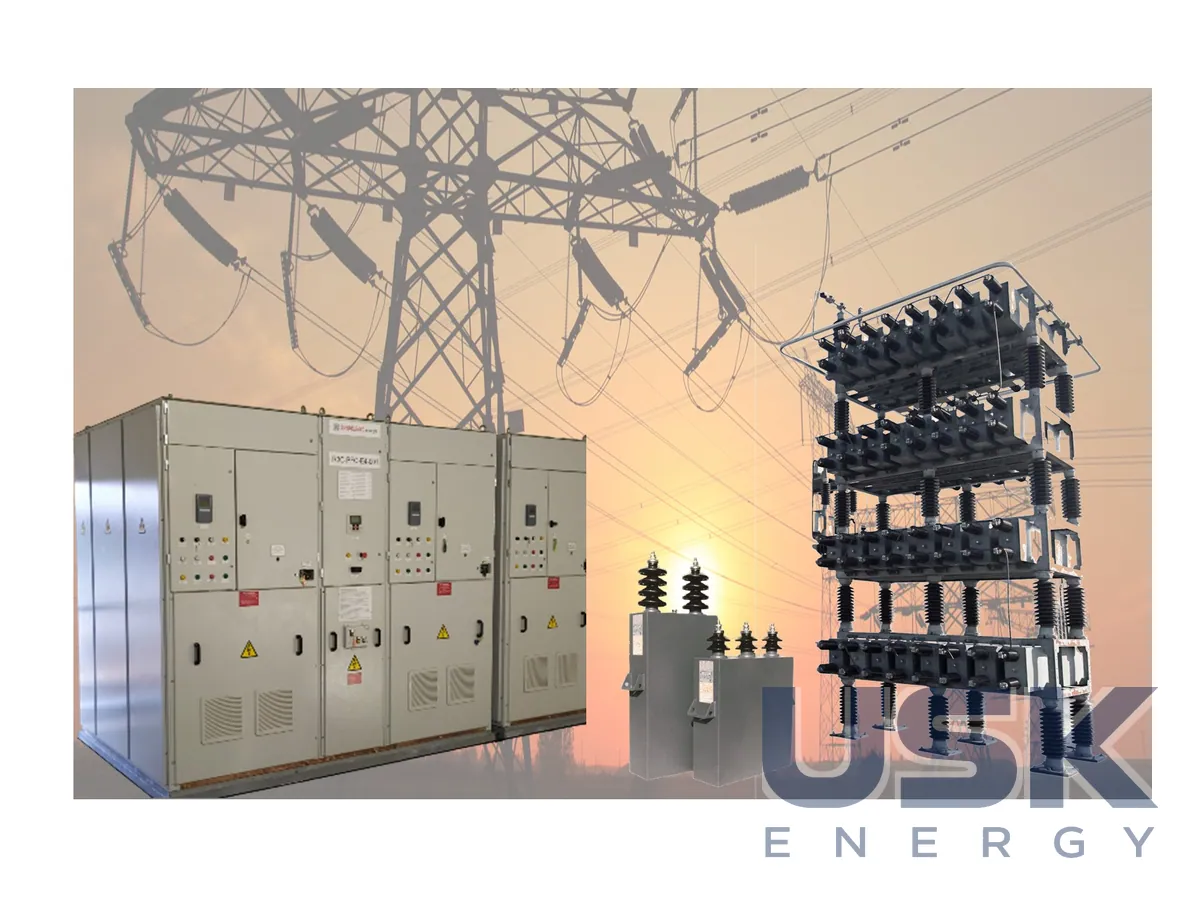

Ducati Energia — комплектні установки компенсації реактивної потужності та фільтрів гармонік СН до 24 кВ в оболонці

Опис

Комплектні конденсаторні установки Ducati Energia в металевій оболонці закривають задачі компенсації реактивної потужності там, де відкриту батарею на рамах ставити не можна або незручно. Йдеться про мережі СН напругою до 24 кВ, розподільчі пункти, промислові підстанції та електростанції на відновлюваних джерелах. Виробник проєктує та постачає такі установки для корекції коефіцієнта потужності та для фільтрації гармонік середньої напруги.

Конденсатори, з'єднання між ними та допоміжні елементи розміщені в металевому корпусі. Ізоляція всередині повітряна, корпус не заповнюють рідиною чи газом. Оболонка виконується зі ступенем захисту до IP54, тобто вона захищена від пилу та бризок води. Струмоведучі частини закриті, і персонал не має до них доступу під час роботи. Тому до приміщення та огородження висувають менше вимог, ніж до майданчика під відкриту батарею. Повітряна ізоляція та закритий корпус спрощують обслуговування, бо для огляду досить зняти напругу та відкрити оболонку, а окремі конденсатори доступні для заміни.

Режим роботи задають під час проєктування. У режимі компенсації установка віддає в мережу реактивну потужність поруч із навантаженням, і лінії та трансформатори розвантажуються від її передавання. Виробник називає прямі вигоди, а саме зниження втрат енергії та витрат на реактивну енергію, за яку енергопостачальні компанії нерідко нараховують штрафи. У режимі фільтра конденсатори працюють разом з реакторами, коло налаштовують на гармоніки навантаження, і їхній струм відводиться від мережі. Це потрібно на об'єктах з перетворювачами, приводами та інверторами, де гармоніки помітно спотворюють напругу. Для промислового підприємства результатом стає зниження струму в кабелях і трансформаторах цеху, для об'єкта ВДЕ виконання вимог мережевої компанії до коефіцієнта потужності та якості напруги в точці підключення.

Для розрахунку установки потрібні напруга мережі, необхідна реактивна потужність, спектр гармонік і місце встановлення. За цими даними підбирають склад конденсаторів, схему з'єднання та розміри оболонки. Якщо гармонік у мережі багато, звичайну батарею без реакторів ставити не рекомендують, бо вона може увійти в резонанс з індуктивністю мережі, і тоді обирають виконання з фільтром. Комплектне постачання скорочує обсяг монтажу на об'єкті, бо конденсатори та з'єднання вже зібрані в корпусі. На місці установку ставлять, підключають кабелі та вводять в роботу.

Установка в оболонці доповнює інші вироби Ducati Energia для СН і ВН. Для мереж високої напруги виробник збирає відкриті батареї та фільтри CB/FS на напругу до 230 кВ з однофазних конденсаторів на оцинкованих сталевих рамах. Самі силові конденсатори випускаються однофазними та трифазними потужністю до 800 квар з ізоляцією до 36 кВ, і з них комплектують як відкриті батареї, так і установки в оболонці. Проєктувальник отримує від одного виробника весь ланцюжок обладнання компенсації, від окремих конденсаторів до готових установок.

Технічні характеристики

Коди для митного оформлення

Коди довідкові: остаточний код визначається під час декларування за конкретною моделлю.
