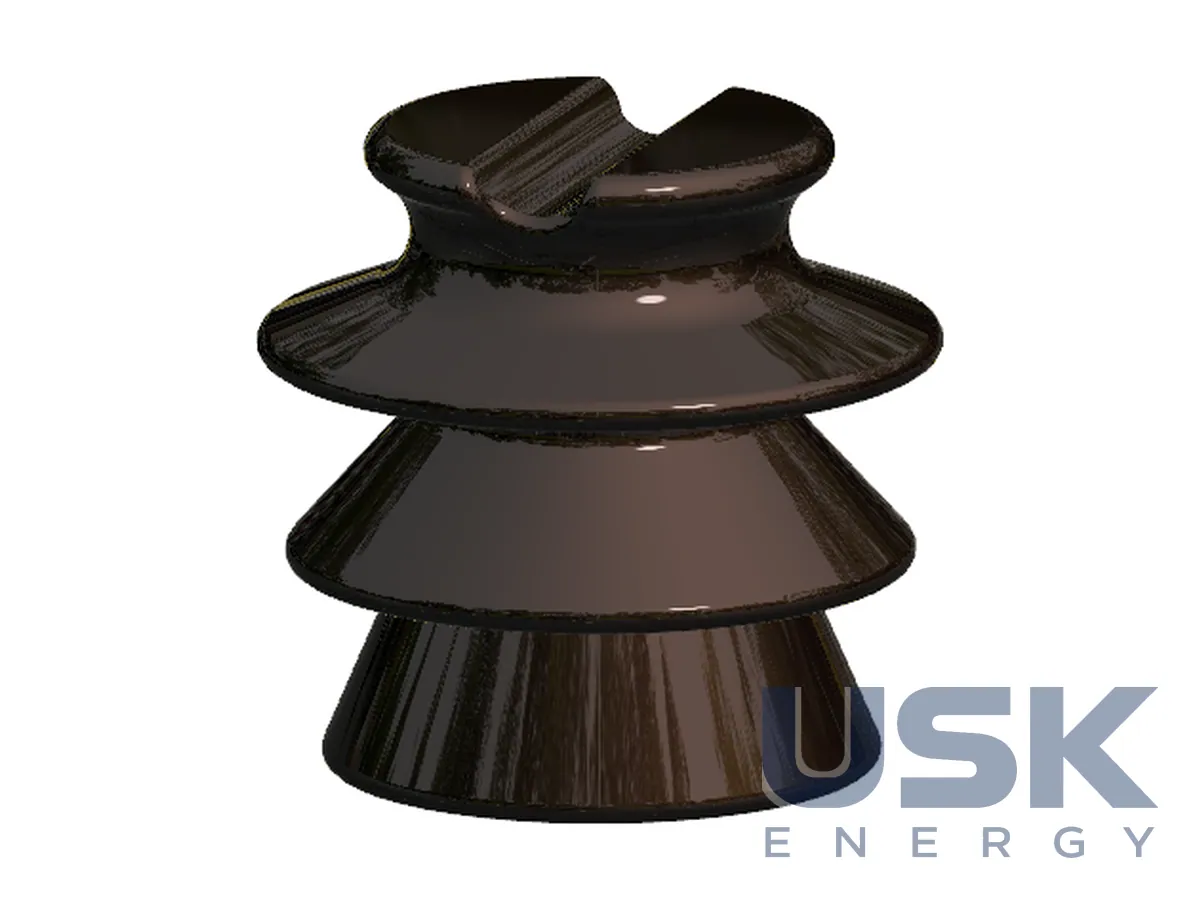

PPC PIF / VHD — штирові та натяжні порцелянові ізолятори для ПЛ СН

Опис

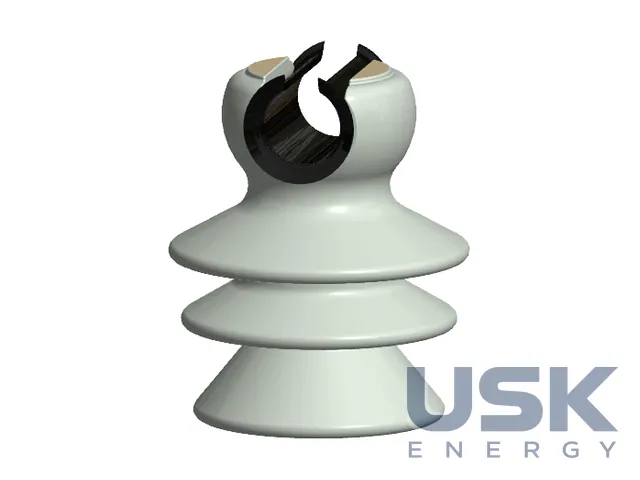

Штирові ізолятори PPC PIF і VHD призначені для повітряних ліній середньої напруги, побудованих за європейськими типорозмірами. Штировий ізолятор кріпиться безпосередньо до опори або траверси і відділяє її від проводу, який на ньому лежить. Провід укладають у канавку на голові ізолятора і закріплюють в'язкою. У програмі середньої напруги PPC такі ізолятори охоплюють лінії з номінальною напругою від 1 до 33 кВ і виконуються за основними європейськими стандартами. До серії входить також натяжний ізолятор PIF 3 для анкерних вузлів.

PIF 1 і PIF 2 мають рівень ізоляції BIL 125 кВ, витримують вигин 12,5 кН, довжина шляху витоку у них 325 мм. Висота становить 200 мм і 160 мм відповідно, кріплення на штир різьбове Ø30. Моделі VHD 20 і VHD 25 також розраховані на BIL 125 кВ, але мають вигин 10 кН, більший шлях витоку 350 мм і різьбу Ø39. Отже, PIF вибирають, коли потрібна більша механічна міцність, а VHD там, де важливіший шлях витоку і підходить штир з більшою різьбою. Рівень ізоляції в усіх моделях однаковий, тому вибір між ними визначають механіка, шлях витоку та тип штиря.

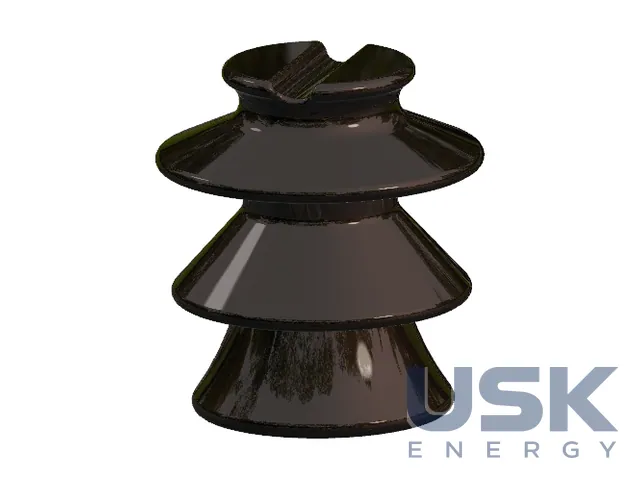

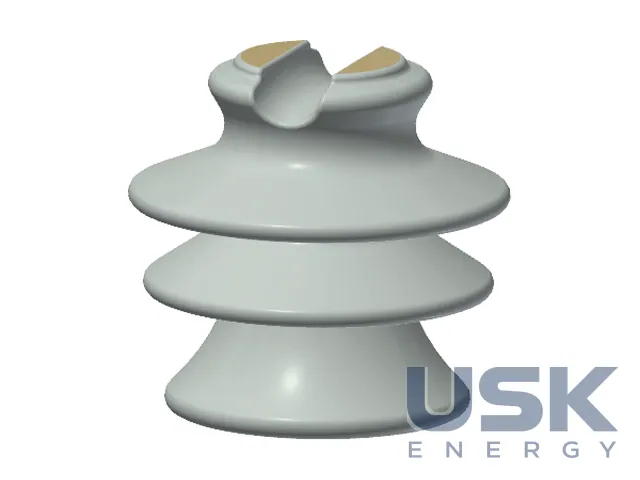

Натяжний PIF 3 працює на розтяг і розрахований на механічне навантаження 64 кН. Його ставлять там, де провід анкерується або змінює напрямок. Усі ізолятори серії постачаються з сірою або коричневою глазур'ю, що дає змогу узгодити вигляд нових ізоляторів з уже встановленими на лінії.

Порцелянові ізолятори PPC для ліній розподільних мереж мають високу щільність матеріалу і міцність на розрив. Вони розраховані на роботу в несприятливих умовах, під дією спеки, сонця, дощу, туману, ожеледі, вітру і різних видів забруднення. Поруч зі штировими ізоляторами програма середньої напруги включає лінійні опорні ізолятори типів VKS, LWP, VPA та R для ліній до 30 кВ з навантаженням на вигин 12,5 кН, гібридні лінійні опорні ізолятори та стрижньові ізолятори для натяжних і підвісних вузлів ліній до 30 кВ. Інші типи ізоляторів середньої напруги виготовляються на запит.

Для мережевої компанії, яка ремонтує або реконструює розподільні лінії середньої напруги, PIF і VHD закривають основний набір штирової ізоляції. Підбір ведуть за трьома параметрами, а саме потрібною міцністю на вигин, довжиною шляху витоку з урахуванням забруднення траси і діаметром різьби штиря. Якщо на лінії вже стоять ізолятори іншого виробника, перед заміною варто звірити висоту ізолятора, різьбу і канавку під провід, щоб не змінювати арматуру. Якщо потрібен ізолятор з більшою міцністю або іншою геометрією, PPC виготовляє інші типи на запит.

Технічні характеристики

Коди для митного оформлення

Коди довідкові: остаточний код визначається під час декларування за конкретною моделлю.
