PPC Long Rod — довгострижневі порцелянові ізолятори для ПЛ

Опис

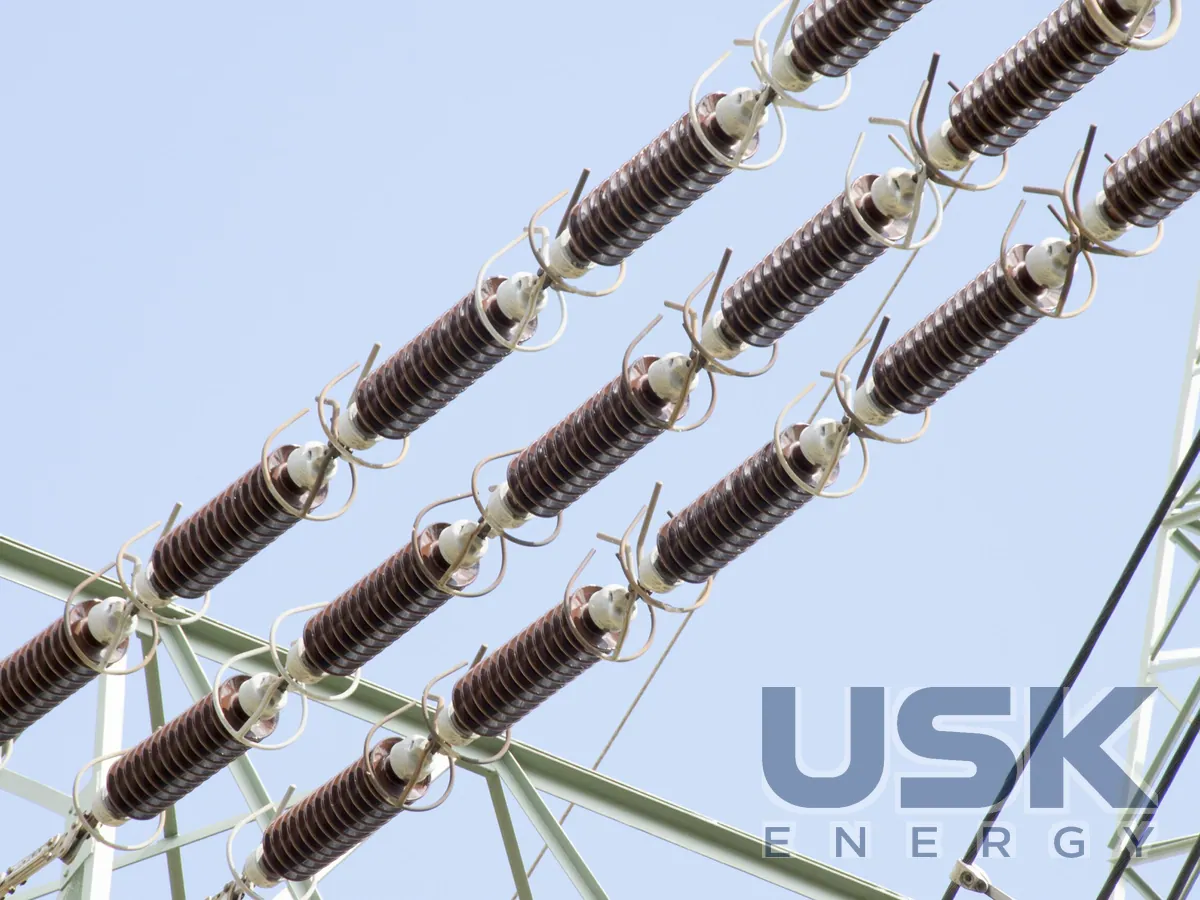

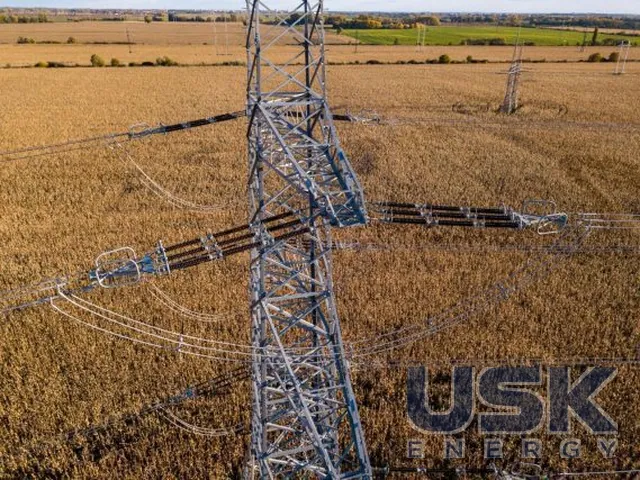

Довгострижневі порцелянові ізолятори PPC Long Rod підвішують на опорах повітряних ліній замість гірлянд тарілчастих ізоляторів. Їх застосовують у розподільних і передавальних мережах змінного та постійного струму, каталог виробника охоплює лінії до найвищих напруг 525 кВ. PPC спеціалізується на цьому виробі понад 60 років. Ізолятор має суцільне порцелянове тіло, тому теоретичний шлях пробою крізь нього майже дорівнює сухій розрядній відстані, і конструкцію вважають непробивною. За словами виробника, механічні відмови довгострижневих ізоляторів PPC за звичайних умов за останні 60 років невідомі.

Тіло виготовляють з високоміцної глиноземистої порцеляни C-130 за IEC 60672, на замовлення можливий також матеріал C-120. Вміст кварцового залишку менше 1 %, тож структура жорстка, без внутрішніх напружень і з мінімальною пористістю. Склад маси та розкид міцності перебувають під суворим контролем якості PPC. Механічне руйнівне навантаження сягає 530 кН, довжина елемента до 1860 мм, діаметр стрижня до 125 мм, діаметр ребра до 265 мм. Довжина шляху витоку доходить до 55 мм/кВ. Ребра не мають нижніх ребер, як у більшості тарілчастих ізоляторів, і добре самоочищуються дощем, а ділянки стрижня між ребрами теж працюють на шлях витоку. За даними виробника, на одиницю довжини такий ізолятор дає до 30 % більший шлях витоку.

Арматуру виконують за IEC, DIN або ÖNORM, зі зчепленням куля-гніздо за IEC 60120 або вилка-язик за IEC 60471. Ковпаки роблять з ковкого чавуну не нижче EN-GJMB-550-4 або EN-GJMW-450-7 за DIN EN 1562 і цинкують гарячим способом за DIN EN ISO 1461, з масою цинку не менше 600 г/м² (не менше 85 мкм). Закладення ведуть сплавом свинець-сурма, за потреби портландцементом або сірчаним цементом, з шаром бітуму. Бітум компенсує різне теплове розширення чавуну, цементу та порцеляни і додає системі пружності, що підвищує механічну міцність до 30 %.

Металу в конструкції мінімум, тому проблем з корозією немає, а гірлянда виходить легшою. Близько 90 % маси ізолятора припадає на ізоляційну порцеляну, і гірлянда може бути до 40 % легшою за еквівалентну гірлянду тарілчастих ізоляторів. Це спрощує монтаж на опорах. Через низьку відмовність користувачі довгострижневих ізоляторів зазвичай тримають у резерві лише кілька штук. Конструкція з малим поверхневим струмом витоку зменшує втрати в лінії, а захисна арматура відводить силову дугу від порцеляни. Ізолятор працює як на розтяг, так і на стиск.

Перевірку і випробування проводять за IEC 60383, механічне руйнівне навантаження задається за IEC 60433. До типових випробувань належать випробування грозовим імпульсом у сухому стані та напругою промислової частоти під дощем, а приймально-здавальне механічне випробування ведуть навантаженням 80 % від нормованого руйнівного. Профілі ребер проєктують за IEC 60815. Для забруднених районів довгострижневі ізолятори постачають з RTV-силіконовим покриттям.

Технічні характеристики

Коди для митного оформлення

Коди довідкові: остаточний код визначається під час декларування за конкретною моделлю.
