WEG W60 — асинхронні двигуни середньої напруги 2,3–13,8 кВ: вертикальні до 7500 кВт і складські WPII
W60 — лінія асинхронних двигунів WEG середньої напруги 2300–13 800 В із жорсткою станиною з вуглецевої сталі. Вертикальні машини потужністю 1000–7500 кВт приводять насамперед відцентрові насоси в енергетиці, водопостачанні, нафтогазовій і гірничодобувній галузях. Горизонтальні двигуни WPII потужністю 250–2250 к.с. на 2300/4000 В розраховані на американський ринок.
- Потужність (W60 вертикальні)
- 1000–7500 кВт
- Потужність (складська програма WPII, СН)
- 250–2250 к.с.
- Напруга
- 2300–13 800 В (вертикальні); 2300/4000 В (WPII)
- Частота
- 50 і 60 Гц (вертикальні); 60 Гц (WPII)
Ціна, наявність і строк постачання — за запитом. Допоможемо з підбором аналога, митним оформленням і доставкою.
Опис
Лінію W60 спроєктовано модульно, тому під конкретний привод змінюють систему охолодження, електромагнітну й механічну частини, зокрема під зовнішні осьові навантаження від гідравлічного упору насоса. Теплообмінник або вентиляційна коробка стоїть з одного боку станини.

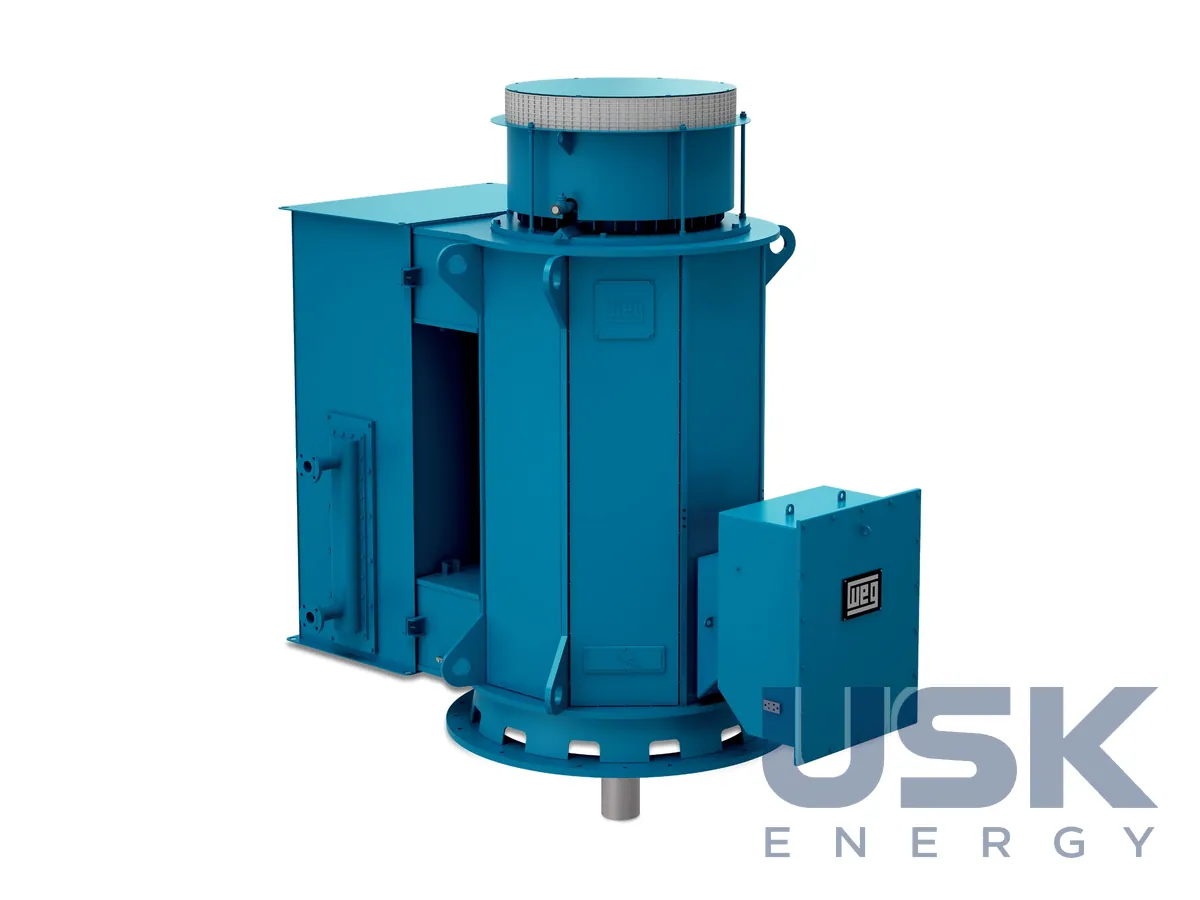

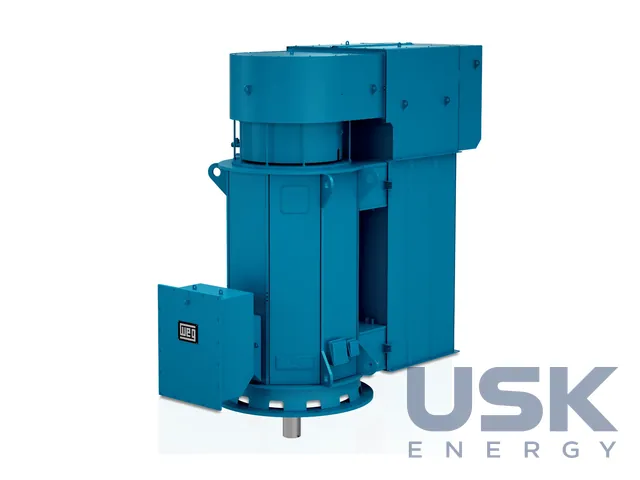

Вертикальні двигуни W60 випускають потужністю 1000–7500 кВт на напругу 2300–13 800 В і частоту 50 або 60 Гц, із кількістю полюсів 4–18, у габаритах 450 і 900, для режиму S1 із сервіс-фактором 1,00. Охолодження IC01, IC611 з теплообмінником «повітря–повітря» або IC81W з теплообмінником «повітря–вода». Контури однобічні, холодне повітря заходить унизу, гаряче виходить угорі. Неприводний підшипник вибирають за осьовим навантаженням (радіально-упорний на консистентному мастилі, сферичний роликовий упорний на оливі або гідродинамічний ковзання), напрямний підшипник з боку привода кульковий.
У базовому виконанні ізоляція класу F з формованою обмоткою й просоченням VPI, коробка виводів статора IP66, по два датчики Pt-100 на фазу й по одному на підшипник, нагрівач, датчик протікання води для IC81W і фільтр на вході повітря зі сталі AISI 304 для IC01. Ступінь захисту корпусу від IP24 до IP55, на замовлення IP56 та IP65/IP66. Серед опцій пуск від ПЧ або пристрою плавного пуску, клас H, датчики вібрації та швидкості, храповик зворотного ходу, ТС диференційного захисту, ОПН і конденсатор, виконання Ex ec, Ex eb, Ex tc, Ex tb, Class I і Class II Division 2, сертифікати CE, UL, CSA, EAC та ГОСТ Р.

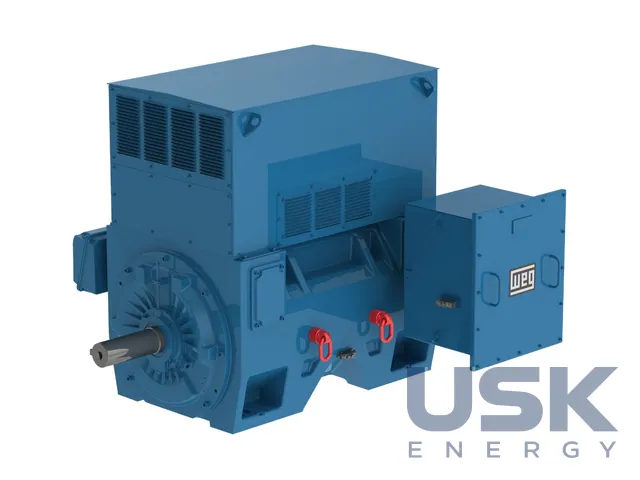

Горизонтальні двигуни W60 WPII належать до складської програми WEG для американського ринку. Їх випускають потужністю 250–2250 к.с., 2- і 4-полюсними, на 2300/4000 В 60 Гц, у габаритах 5010/11, 5810/11 і 6810/11, у виконанні WPII (IP24). Ізоляція Global VPI, перевищення температури класу B за сервіс-фактора 1,00 і класу F за 1,15, ККД рівня NEMA Premium. Підшипники ковзання ізольовані з обох боків, вал зі сталі AISI 4140, вібрація за API 541, шум 85 дБ(А). Двигуни розраховані на прямий пуск і роботу від ПЧ з діапазоном 10:1 за змінного моменту та 2:1 за сталого, допускаються для зон Class I, Div. 2 (CSA).
Усі двигуни W60 випробовують за NBR 5383, IEC 60034, NEMA MG 1 або API в лабораторіях потужністю до 20 000 кВА і напругою до 15 000 В. Приймально-здавальні випробування проходить кожна машина, типові й спеціальні проводять на запит замовника.
Технічні характеристики
| Потужність (W60 вертикальні) | 1000–7500 кВт |
|---|---|
| Потужність (складська програма WPII, СН) | 250–2250 к.с. |
| Напруга | 2300–13 800 В (вертикальні); 2300/4000 В (WPII) |
| Частота | 50 і 60 Гц (вертикальні); 60 Гц (WPII) |
| Кількість полюсів | 4–18 (вертикальні); 2 і 4 (WPII) |
| Ступінь захисту | IP24…IP55, опційно IP56, IP65/IP66 (вертикальні); WPII (IP24) |
| Охолодження | IC01, IC611, IC81W |
| Ізоляція | клас F (опція H), VPI |
| Режим роботи | S1 |
| Вибухозахист (опція) | Ex ec, Ex eb, Ex tc, Ex tb; Class I / Class II, Division 2 |
| Сертифікати (опція) | CE, UL, CSA, EAC, ГОСТ Р |
Запит ціни та строку поставки
WEG W60 — асинхронні двигуни середньої напруги 2,3–13,8 кВ: вертикальні до 7500 кВт і складські WPII, WEG. Відповідаємо протягом робочого дня.
Або напишіть на sales@usk.ua чи зателефонуйте 044 339-50-20.
Коди для митного оформлення
| УКТ ЗЕД (Україна) | 8501 53 81 00 (>75–375 кВт) 8501 53 94 00 (>375–750 кВт) 8501 53 99 00 (>750 кВт) |
|---|---|
| HS, 6 знаків | 8501 53 |
| CN (ЄС) | 8501 53 81 (>75–375 кВт) 8501 53 94 (>375–750 кВт) 8501 53 99 (>750 кВт) |
| HTSUS (США) | 8501 53 80 00 (>150 кВт) |
| Митний тариф КНР | 8501 53 00 00 (>75 кВт) |
Коди довідкові: остаточний код визначається під час декларування за конкретною моделлю.
Питання та відповіді
Яку потужність мають вертикальні двигуни W60?
Номінальна потужність 1000–7500 кВт за напруги 2300–13 800 В і частоти 50 або 60 Гц. Кількість полюсів від 4 до 18.
Які підшипники ставлять у вертикальні W60 під осьове навантаження?
Неприводний підшипник буває радіально-упорним на консистентному мастилі, сферичним роликовим упорним на оливі або гідродинамічним ковзання. Вибір залежить від осьового зусилля ротора й насоса.
Чи можна живити двигуни W60 WPII від ПЧ?
Так, вони розраховані на прямий пуск і роботу від ПЧ з діапазоном 10:1 за змінного моменту та 2:1 за сталого. Напруга 2300/4000 В, частота 60 Гц.
