WEG W22Xdb — вибухонепроникні двигуни Ex db / Ex db eb середньої та високої напруги до 13,8 кВ
W22Xdb — вибухонепроникні асинхронні двигуни WEG середньої та високої напруги до 13 800 В з видами захисту Ex db та Ex db eb, потужністю до 9000 кВт. Їх випускає європейський завод компанії, який працює у вибухозахищеному напрямі з 1968 року. Двигуни приводять насоси, компресори, вентилятори й конвеєри на нафтогазових об’єктах, морських платформах, хімічних заводах і в шахтах.
- Вид вибухозахисту
- Ex db, Ex db eb
- Напруга
- до 13 800 В (50 або 60 Гц)
- Потужність (1,1–6,6 кВ, 50 Гц)
- до 9000 кВт
- Потужність (6,6–11 кВ, 50 Гц)
- до 7100 кВт
Ціна, наявність і строк постачання — за запитом. Допоможемо з підбором аналога, митним оформленням і доставкою.
Опис
Крім насосів і компресорів, двигуни W22Xdb застосовують на газових і парових турбінах, мішалках і конвеєрах у вибухонебезпечних зонах. Їх ставлять на об’єктах видобутку нафти й газу, на морських платформах і FPSO, трубопроводах, хімічних і нафтохімічних заводах, у підземних шахтах, на цукрових заводах і млинах.

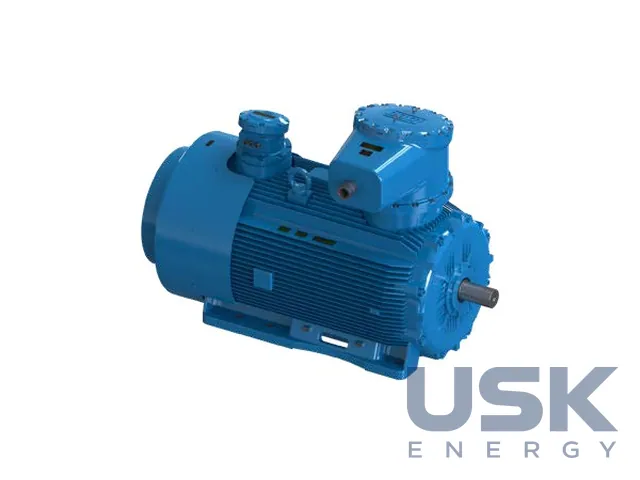

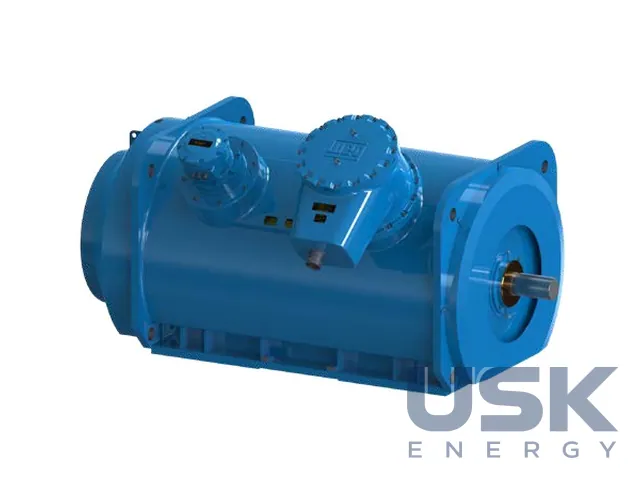

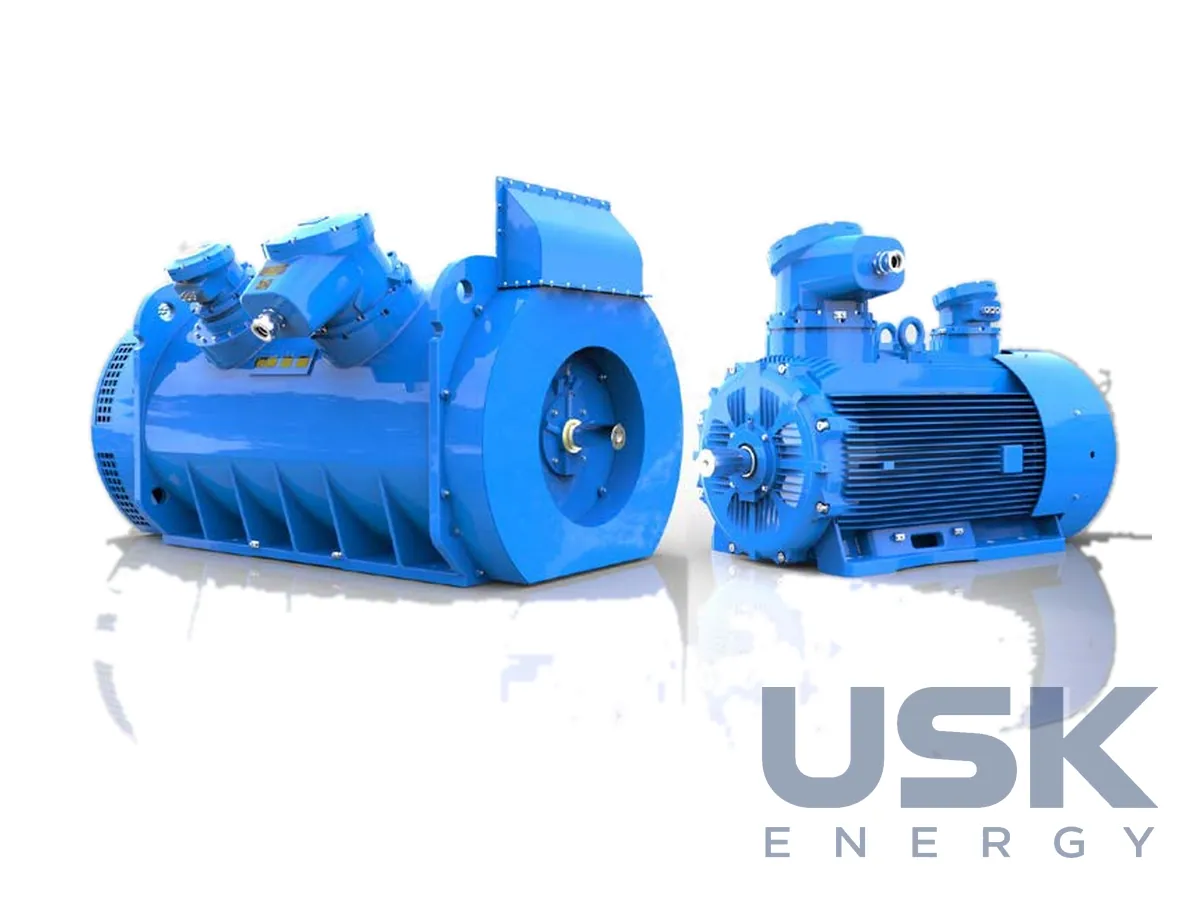

Лінію випускають у двох варіантах охолодження. Ребристий чавунний корпус TEFC обдуває вентилятор на валу (IC411), а у варіанті TEAAC (IC511) зварний сталевий корпус має вбудований трубчастий теплообмінник «повітря–повітря» з трубками з нержавкої сталі. На запит доступні IC416, IC418 та IC516. Напруга до 13 800 В за 50 або 60 Гц, габарити від 315 до 1000. За діаграмами потужності в діапазоні 1,1–6,6 кВ (50 Гц) лінія сягає 9000 кВт, а в діапазоні 6,6–11 кВ до 7100 кВт.
Стандартне виконання розраховане на зони 1 і 2, групу IIB і температурний клас T4, температуру від −20 до +40 °C і висоту до 1000 м. Ізоляція класу F з перевищенням класу B (80 K) і просоченням VPI, режим S1, сервіс-фактор 1,0. Корпус IP55, коробки виводів IP66, стійкість до ударів 20 Дж, монтаж B3. Ротор має алюмінієву або мідну клітку, підшипники кочення чи ковзання, вібрація відповідає класу A за IEC 60034-14. У базовий комплект входять датчики Pt-100 обмоток і підшипників, нагрівач 200–240 В, подвійне заземлення, тропічна обробка й фарбування 214P (C4) кольору RAL 5009.
Серед опцій групи IIC, IIB/IIIC, IIC/IIIC, Class I/II Division 1, рудникове виконання групи I категорії M2, температурний клас T5, температура до −55 °C, а для IIB до +80 °C. Коробки виводів можуть мати підвищений ступінь захисту та стійкість 50 кА протягом 1 с, є доступна нейтраль, ТС, ОПН і конденсатори, моніторинг часткових розрядів. Від ПЧ двигун працює без комбінованого типового випробування й зберігає клас T4. Для слабких мереж є варіант із пусковим струмом 4,5 від номінального.
Рівень звукового тиску машин 50 Гц становить 80 дБ(А) до габарита 400 і 85 дБ(А) для більших габаритів. Для вертикального монтажу WEG розраховує власну частоту й положення центру мас за NEMA MG1. Двигуни сертифіковані за ATEX, IECEx, UL та CSA, мають сертифікати INMETRO, NEPSI, PESO, SONCAP, EAC Ex, SASO та інші й відповідають вимогам класифікаційних товариств IACS.
Технічні характеристики
| Вид вибухозахисту | Ex db, Ex db eb |
|---|---|
| Напруга | до 13 800 В (50 або 60 Гц) |
| Потужність (1,1–6,6 кВ, 50 Гц) | до 9000 кВт |
| Потужність (6,6–11 кВ, 50 Гц) | до 7100 кВт |
| Габарити | 315–1000 |
| Охолодження | IC411 (ребристий корпус); IC511 (трубчастий теплообмінник); опції IC416, IC418, IC516 |
| Ступінь захисту | корпус IP55, коробки виводів IP66 (опції IP56, IP65, IP66) |
| Група / температурний клас (стандарт) | зони 1 і 2, IIB, T4 |
| Ізоляція | клас F, перевищення класу B (80 K), VPI |
| Стійкість коробки виводів | 50 кА, 1 с |
| Рівень шуму (50 Гц) | 80 дБ(А) до габарита 400; 85 дБ(А) для решти |
| Фарбування | 214P (C4), RAL 5009 |
Запит ціни та строку поставки
WEG W22Xdb — вибухонепроникні двигуни Ex db / Ex db eb середньої та високої напруги до 13,8 кВ, WEG. Відповідаємо протягом робочого дня.
Або напишіть на sales@usk.ua чи зателефонуйте 044 339-50-20.
Коди для митного оформлення
| УКТ ЗЕД (Україна) | 8501 53 81 00 (>75–375 кВт) 8501 53 94 00 (>375–750 кВт) 8501 53 99 00 (>750 кВт) |
|---|---|
| HS, 6 знаків | 8501 53 |
| CN (ЄС) | 8501 53 81 (>75–375 кВт) 8501 53 94 (>375–750 кВт) 8501 53 99 (>750 кВт) |
| HTSUS (США) | 8501 53 80 00 (>150 кВт) |
| Митний тариф КНР | 8501 53 00 00 (>75 кВт) |
Коди довідкові: остаточний код визначається під час декларування за конкретною моделлю.
Питання та відповіді
Для яких зон призначені двигуни W22Xdb у стандартному виконанні?
Стандартно для зон 1 і 2, групи IIB і температурного класу T4. В опціях є групи IIC, IIIC, Class I/II Division 1 і рудникове виконання групи I категорії M2.
Яку потужність має лінія на 6,6–11 кВ?
За діаграмами потужності в діапазоні 6,6–11 кВ (50 Гц) двигуни сягають 7100 кВт. У діапазоні 1,1–6,6 кВ максимум становить 9000 кВт.
Чи можна живити W22Xdb від ПЧ?
Так, двигуни працюють від перетворювача частоти без комбінованого типового випробування й зберігають клас T4. Для слабких мереж є варіант із пусковим струмом 4,5 від номінального.
