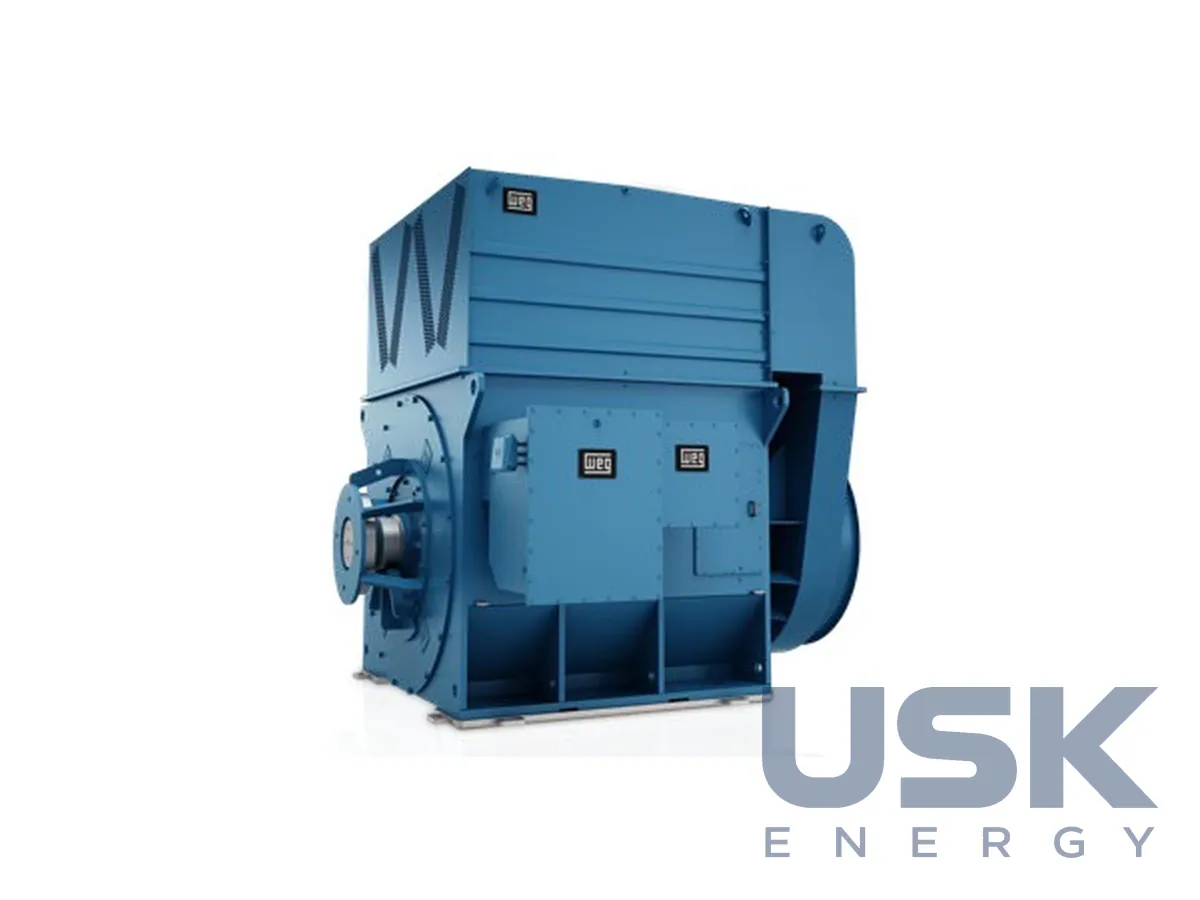

WEG — синхронні двигуни до 13,8 кВ і до 150 000 кВт (горизонтальні, вертикальні, Ex ec / Ex pz)
Синхронні двигуни WEG середньої напруги потужністю до 150 000 кВт і напругою до 13 800 В з частотою обертання від 150 до 3600 об/хв. Їх проєктують під конкретний привод у горизонтальному чи вертикальному виконанні, зокрема для вибухонебезпечних зон Ex ec та Ex pz.
- Потужність
- до 150 000 кВт
- Напруга
- до 13 800 В
- Частота обертання
- від 150 до 3600 об/хв
- Збудження
- безщіткове (модуль Sync-Rite™) або статичне через контактні кільця
Ціна, наявність і строк постачання — за запитом. Допоможемо з підбором аналога, митним оформленням і доставкою.
Опис
Кожен синхронний двигун WEG розраховують під параметри конкретного застосування, тому завод просить замовника передати повні дані про навантаження й умови роботи. Розрахунки ведуть у програмах, створених за участю європейських, американських і бразильських університетів. Синхронний привод коригує коефіцієнт потужності, віддаючи реактивну енергію в мережу, тримає сталу швидкість під час перевантажень і коливань напруги в межах перекидного моменту, має високий ККД у широкому діапазоні режимів і стійко працює з перетворювачами частоти.

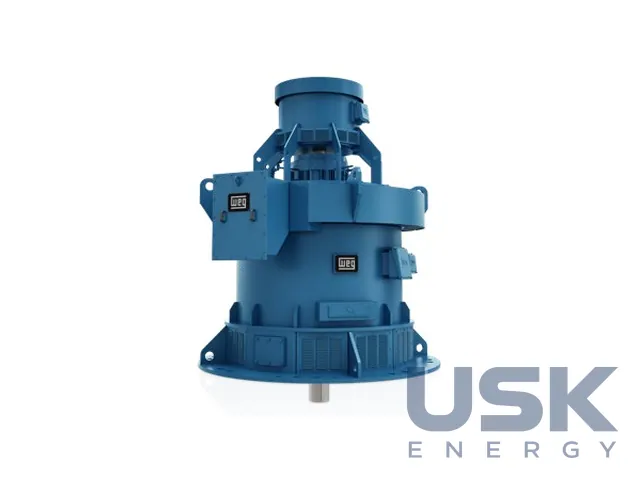

Двигуни працюють зі сталою швидкістю, зокрема в режимі синхронного компенсатора, або з регульованою швидкістю від ПЧ. В останньому випадку вони замінюють двигуни постійного струму там, де потрібен великий момент на малих обертах. Є виконання зі щітками й без них, а також зі зниженим пусковим струмом, що менше навантажує мережу під час пуску й зменшує механічні напруження в обмотках. Вертикальні машини для насосів, дробарок і мішалок сприймають значні осьові зусилля й мають підшипники кочення з оливним змащенням або підшипники ковзання. Для вибухонебезпечних зон WEG випускає двигуни з видами захисту Ex ec та Ex pz.
Станину зварюють зі сталевих профілів і листів, вона витримує зусилля від коротких замикань і вібрацію. Осердя статора набирають з електротехнічної сталі, вал виготовляють із кованої сталі. Ротор буває неявнополюсним або з шихтованими чи масивними явними полюсами. Збудження безщіткове, з обертовим збудником і цифровим модулем Sync-Rite™ від WEG Electric Machinery, який мікропроцесором вибирає кут і момент подачі збудження, або статичне через контактні кільця та щітки. Для перевірки модуля без розбирання кола можна замовити переносний тестер.
Охолодження IC01 відповідає ступеню захисту IP23–IP24, а IC611 або IC511 з теплообмінником «повітря–повітря» та IC81W дають IP54–IP65. Можливі також примусова вентиляція й підведення повітря повітроводами. Котушки статора мотають прямокутним мідним дротом зі слюдяною стрічкою, систему ізоляції Micatherm просочують методом VPI на епоксидних смолах для напруг до 13 800 В. Ротори балансують на частоті до 3600 об/хв, стандартно у двох площинах.
У стандартний комплект входять датчики Pt-100 обмоток і підшипників та нагрівачі. Додатково ставлять датчики вібрації, ТС диференційного захисту, ОПН і конденсатори від перенапруг, мастильну станцію з гідропідйомом вала, систему наддуву для Ex pz і моніторинг часткових розрядів. Випробування проводять за NBR 17094-3, IEC 60034, NEMA MG 1 або API. Двигуни мають сертифікати CSA, BVQI, ABS і DNV та працюють у гірничій, металургійній, целюлозно-паперовій, хімічній, нафтохімічній, цементній і гумовій промисловості, у водопостачанні й передачі енергії.
Технічні характеристики
| Потужність | до 150 000 кВт |
|---|---|
| Напруга | до 13 800 В |
| Частота обертання | від 150 до 3600 об/хв |
| Збудження | безщіткове (модуль Sync-Rite™) або статичне через контактні кільця |
| Ротор | неявнополюсний, шихтовані або масивні явні полюси |
| Охолодження і ступінь захисту | IC01 — IP23…IP24; IC611/IC511 — IP54…IP65; IC81W — IP54…IP65 |
| Вибухозахист | Ex ec, Ex pz |
| Ізоляція | Micatherm, VPI на епоксидних смолах |
| Балансування | до 3600 об/хв |
| Стандарти випробувань | NBR 17094-3, IEC 60034, NEMA MG 1, API |
| Сертифікати | CSA, BVQI, ABS, DNV |
Запит ціни та строку поставки
WEG — синхронні двигуни до 13,8 кВ і до 150 000 кВт (горизонтальні, вертикальні, Ex ec / Ex pz), WEG. Відповідаємо протягом робочого дня.
Або напишіть на sales@usk.ua чи зателефонуйте 044 339-50-20.
Коди для митного оформлення
| УКТ ЗЕД (Україна) | 8501 53 81 00 (>75–375 кВт) 8501 53 94 00 (>375–750 кВт) 8501 53 99 00 (>750 кВт) |
|---|---|
| HS, 6 знаків | 8501 53 |
| CN (ЄС) | 8501 53 81 (>75–375 кВт) 8501 53 94 (>375–750 кВт) 8501 53 99 (>750 кВт) |
| HTSUS (США) | 8501 53 40 00 (>75–<149,2 кВт) 8501 53 80 00 (>150 кВт) |
| Митний тариф КНР | 8501 53 00 00 (>75 кВт) |
Коди довідкові: остаточний код визначається під час декларування за конкретною моделлю.
Питання та відповіді
На яку напругу й потужність виготовляють синхронні двигуни WEG?
Лінійка охоплює напругу до 13 800 В і потужність до 150 000 кВт. Частота обертання від 150 до 3600 об/хв.
Чи є вибухозахищене виконання?
Так, двигуни постачають із видами захисту Ex ec та Ex pz. Для Ex pz в опціях є система наддуву.
Які системи збудження доступні?
Безщіткове збудження з обертовим збудником і цифровим модулем Sync-Rite™ або статичне через контактні кільця та щітки. Ротор виконують неявнополюсним або з явними полюсами.
