RITZ VZS / GSZ / VZN — двополюсні трансформатори напруги литі для внутрішнього встановлення 3,6–36 кВ

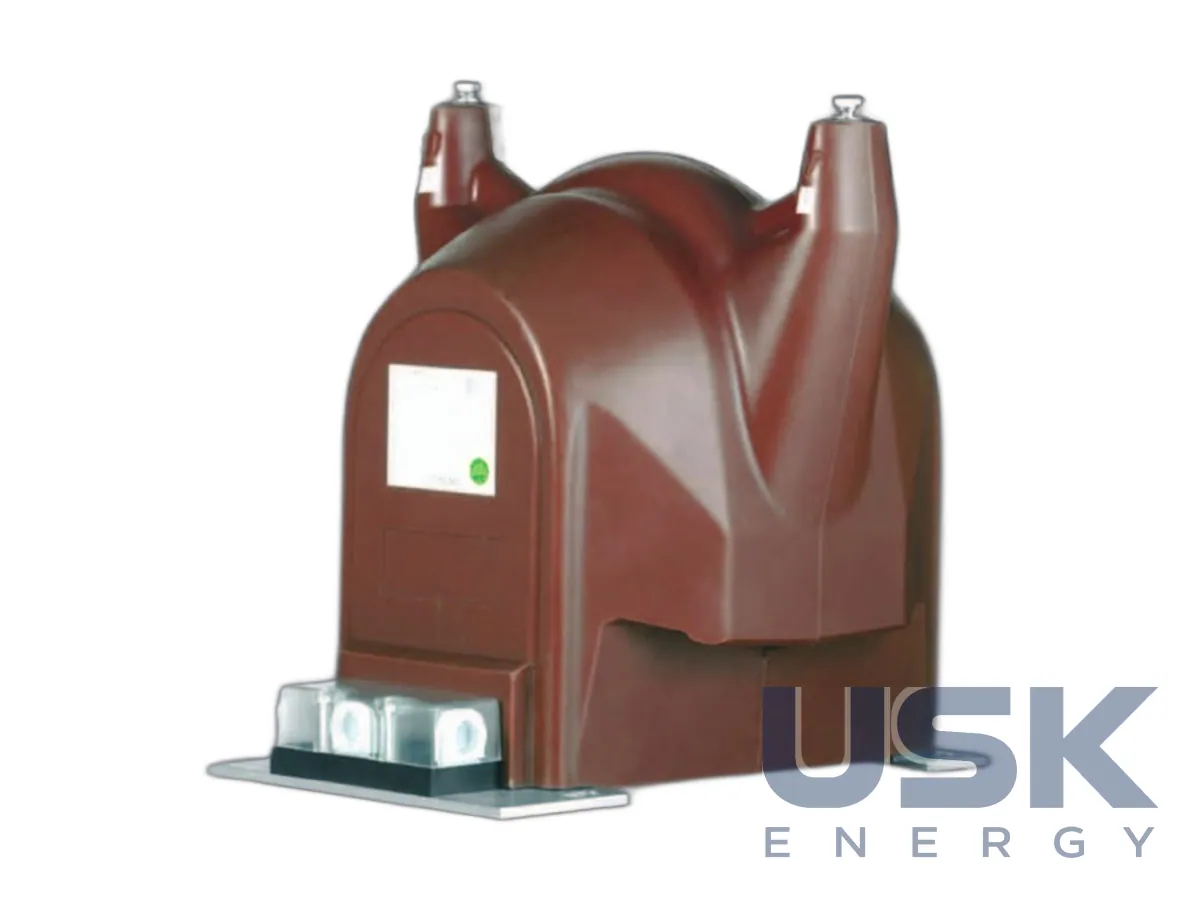

RITZ VZS, GSZ і VZN належать до двополюсних литих трансформаторів напруги для КРУ 3,6–36 кВ, що вмикаються на лінійну напругу. Випускаються у вузькому, малому та великому габариті за DIN 42600.
- Клас напруги
- VZS 12–24 кВ; GSZ 3,6–12 кВ; VZN 12–36 кВ
- Тип
- двополюсний (незаземлюваний) ТН
- Ізоляція
- лита
- Виконання
- внутрішнього встановлення
Ціна, наявність і строк постачання — за запитом. Допоможемо з підбором аналога, митним оформленням і доставкою.
Опис
Двополюсний трансформатор напруги має обидва виводи первинної обмотки ізольованими від землі і вмикається між двома фазами, тобто на лінійну напругу. Литі двополюсні ТН RITZ серій VZS, GSZ і VZN призначені для КРУ внутрішнього встановлення в мережах 3,6–36 кВ. Вони живлять кола обліку, вимірювань і релейного захисту та одночасно відокремлюють ці кола від частин установки під напругою. Ізоляція лита, а габарити відповідають частинам 3, 7 і 9 стандарту DIN 42600.
Серії відрізняються габаритом і класом напруги. VZS виконано у вузькому габариті за DIN 42600, частина 9, і в каталозі він представлений класами 12, 17,5 і 24 кВ. GSZ 12/0 має малий габарит за частиною 7 і розрахований на 3,6–12 кВ. VZN зроблено у великому габариті за частиною 3 на класи 12, 17,5, 24 і 36 кВ. Така сама система габаритів використовується і в однополюсних ТН цієї лінійки (VES, GSE, VEN), тож у межах одного КРУ можна поєднувати обидва типи без зміни кріплень.
Найпоширеніша схема для двополюсних ТН полягає у V-подібному з'єднанні двох апаратів, яке в каталозі RITZ описано окремо. Два трансформатори, увімкнені на дві лінійні напруги, дають на вторинній стороні повну трифазну систему лінійних напруг для лічильників і реле. Це дешевше і компактніше за три однополюсні ТН, коли контроль напруги фаз відносно землі не потрібен. Для мереж, де такий контроль потрібен, ставлять однополюсні ТН з додатковою обмоткою.
Двополюсне виконання має і експлуатаційну перевагу. Обмотка вмикається між фазами, тому трансформатор не утворює контуру з ємністю фаз відносно землі, через який в однополюсних ТН у мережах з ізольованою нейтраллю розвиваються ферорезонансні коливання. Розділ про ферорезонанс у каталозі допомагає вибрати схему під конкретну мережу. Також у каталозі описано заземлення вторинних кіл, роботу на висоті, рівні випробувальних напруг, клас ізоляції і випробування на часткові розряди.
Для підбору потрібні клас напруги мережі, габарит за DIN 42600, первинна і вторинна напруга, кількість вторинних обмоток, класи точності та потужність. Якщо трансформатор іде під комерційний облік, варто окремо уточнити вимоги до повірки, якій у каталозі RITZ присвячено свій розділ. Розміри уніфіковано, тож новий ТН встає на місце старого того самого габариту.
Каталог RITZ містить і практичні вказівки щодо поводження з трансформаторами після надходження на об'єкт, тобто як перевірити, зберігати і встановлювати литі апарати до введення в роботу. Виробник також веде металокапсульовані ТН на 12–52 кВ, якщо в КРУ потрібне закрите виконання з кабельним приєднанням, і широкосмугові апарати для вимірювань якості електроенергії.
Технічні характеристики
| Клас напруги | VZS 12–24 кВ; GSZ 3,6–12 кВ; VZN 12–36 кВ |
|---|---|
| Тип | двополюсний (незаземлюваний) ТН |
| Ізоляція | лита |
| Виконання | внутрішнього встановлення |
| Габарити | за DIN 42600 (ч. 3, 7, 9) |
Запит ціни та строку поставки
RITZ VZS / GSZ / VZN — двополюсні трансформатори напруги литі для внутрішнього встановлення 3,6–36 кВ, RITZ. Відповідаємо протягом робочого дня.
Або напишіть на sales@usk.ua чи зателефонуйте 044 339-50-20.
Коди для митного оформлення
| УКТ ЗЕД (Україна) | 8504 31 21 00 (ТН) |
|---|---|
| HS, 6 знаків | 8504 31 |
| CN (ЄС) | 8504 31 21 (ТН) |
| HTSUS (США) | 8504 31 20 00 (вимірювальні) |
| Митний тариф КНР | 8504 31 10 00 |
Коди довідкові: остаточний код визначається під час декларування за конкретною моделлю.
Питання та відповіді
На яку напругу вмикаються двополюсні ТН?
На лінійну напругу, обидва виводи первинної обмотки ізольовані від землі.
Яку модель вибрати для мережі до 36 кВ?
VZN, розрахований на 12–36 кВ. Для 3,6–12 кВ є GSZ, для 12–24 кВ VZS.
Яка ізоляція і виконання?
Лита ізоляція, внутрішнє встановлення, габарити за DIN 42600, частини 3, 7 і 9.
