RITZ CVO — ємнісний трансформатор напруги (CCVT) до 550 кВ

Опис

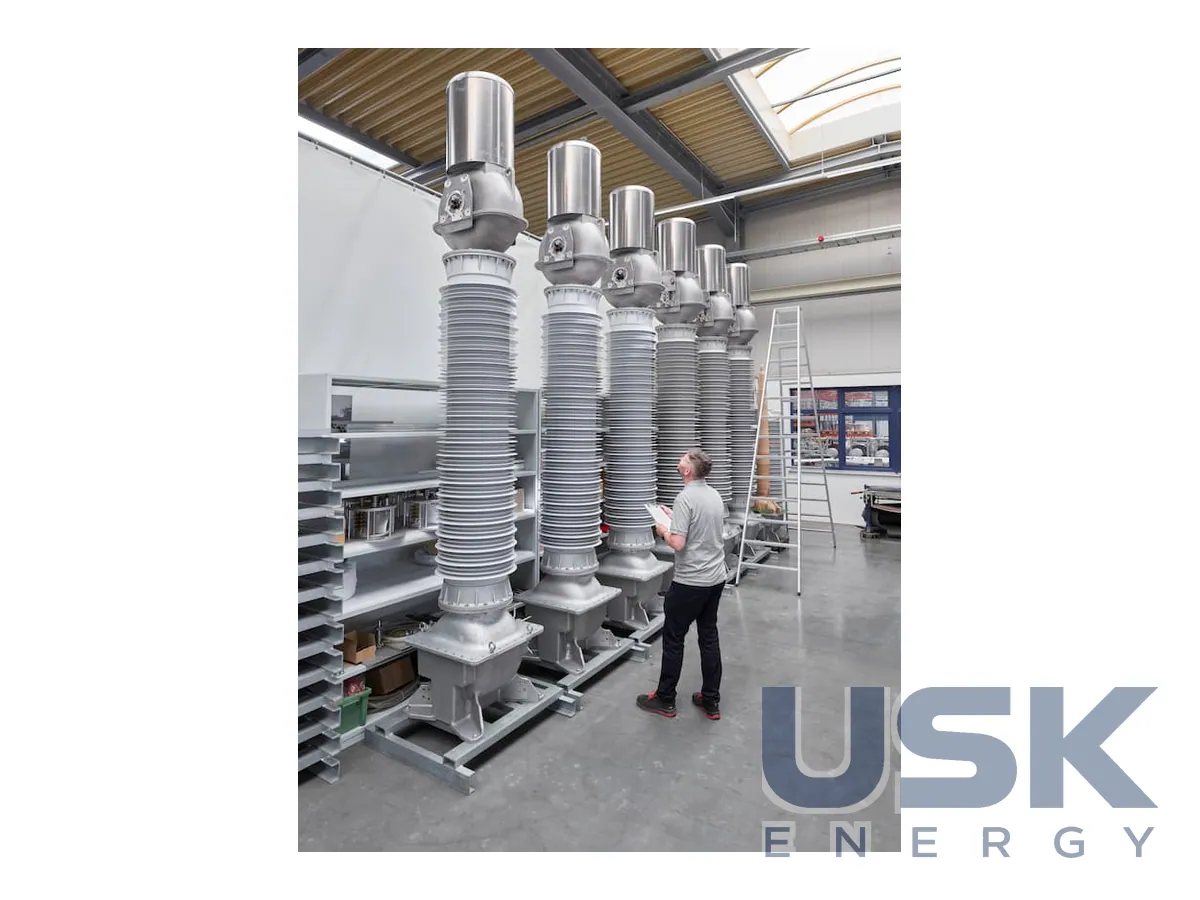

Ємнісний трансформатор напруги CVO від RITZ застосовують у мережах високої та надвисокої напруги. Від нього живляться лічильники, пристрої релейного захисту та інші прилади. Брошура виробника охоплює класи від 72,5 до 550 кВ. Основа апарата складається з конденсатора зв'язку, який ділить високу напругу, і проміжного індуктивного трансформатора в баку біля основи. За наявності кронштейнів і апаратури високочастотного приєднання CVO також передає сигнали ВЧ-зв'язку по ЛЕП (PLC). Верхні конденсаторні секції знімні, тож апарат простіше перевозити і збирати на місці.

У складі CVO виробник перелічує високовольтний вивід, дренажну котушку із захисним проміжком, заземлювач ВЧ-тракту і ВЧ-вивід, вторинні затискачі, компенсувальний реактор із захисним пристроєм, демпфувальний резистор, проміжний ТН, пристрій придушення ферорезонансу, заземлювач кола напруги і дросель із захисним пристроєм. Ферорезонанс після 10 періодів за 150% номінальної напруги загасає до рівня менше 10%. Класи точності 0.6Z та 1.2Y, інші значення на запит. Потужність теплового навантаження, залежно від класу, від 1000 до 1500 ВА.

Конструкцію розраховано на зниження коронного розряду, апарати класу 245 кВ і вище мають алюмінієвий електрод для правильної роботи ізоляції. Ємність залежить від класу та виконання. Наприклад, для 72,5 кВ стандартне виконання має 17000 пФ, а виконання з підвищеною ємністю 37600 пФ, для 550 кВ відповідно 2400 і 5100 пФ. Довжина шляху витоку зростає від 1813 мм для 72,5 кВ до 13750 мм для 550 кВ. Виробник замінив стандартні виконання SHC на IHC з ємністю приблизно на 40% вищою, і їх можна поєднувати зі старими апаратами в одній точці підстанції. RITZ також перейшла на полімерні ізолятори замість порцелянових, бо вони легші, краще опираються трекінгу і довше зберігають гідрофобність.

Конденсаторний елемент виконано з мідної фольги і плівки зі змішаним діелектриком. Контрольоване стискання елемента і стрічка зі смоли та скловолокна тримають розміри стабільними, а поєднання кількох ізоляційних матеріалів дає стабільний діелектрик у часі та за зміни температури. Для вимірювання гармонік доступний опційний PQ Sensor.

Старша модель CVO550EM на 550 кВ пройшла випробування на сейсмостійкість за IEEE 693-2018 для високого рівня, 1.0g ZPA. Апарат на сталевій опорі випробували на вібростенді за часовою історією землетрусу в незалежній лабораторії, а виготовлення і діелектричні випробування проводилися на заводі RITZ у Лавонії, штат Джорджія. Тому CVO550EM підходить для підстанцій у сейсмічно активних районах.

Для вибору CVO потрібні клас напруги, бажана ємність (стандартна або підвищена, якщо апарат працює конденсатором зв'язку для ВЧ-каналу), класи точності та навантаження вторинних обмоток, а також сейсмічні вимоги майданчика.
