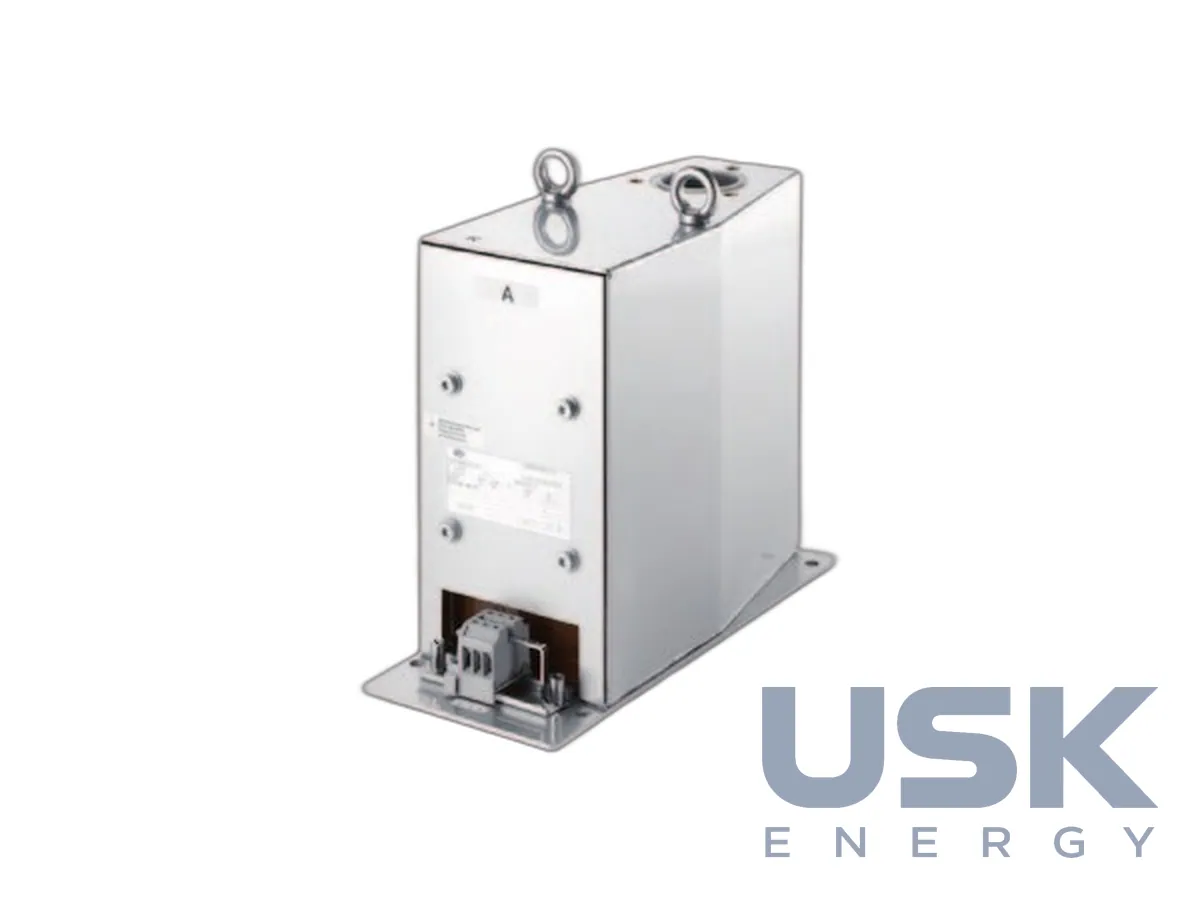

RITZ GBW / GBEIN / GBEAN / GBMW / GBMEI — металокапсульовані (безпечні до дотику) ТС і ТН 12–52 кВ

Опис

Металокапсульовані вимірювальні трансформатори RITZ розраховані на кабельні приєднання і компактні КРУ 12–52 кВ, де відкритих частин під напругою бути не повинно. Трансформатори струму GBW і трансформатори напруги GBEIN та GBEAN мають литу ізоляцію і заземлений металевий корпус, тож їх можна торкатися під час роботи. Підключення виконується кабельними штекерними вводами, як і в комірках з кабельними роз'ємами. Чищення й обслуговування такі апарати не потребують, бо пил і волога не осідають на ізоляції під напругою.

Класи напруги розподілено так. GBW як трансформатор струму охоплює 12–36 кВ. Трансформатори напруги GBEIN та GBEAN працюють у мережах 12–52 кВ, тобто до верхньої межі середньої напруги, яку охоплює IEC 62271-200 для металозакритих КРУ понад 1 кВ і до 52 кВ включно. Конкретне виконання підбирається за напругою мережі, класом точності та навантаженням вторинних обмоток.

Новинки серії, GBMW і GBMEI, призначено для КРУ з газовою ізоляцією. Обидва трансформатори мають литу смоляну ізоляцію для внутрішнього встановлення і клас захисту IP 67, тобто деякий час можуть працювати навіть під водою. Виробник рекомендує їх для розподільних пристроїв у районах, де часто бувають підтоплення. Безпеку дотику підтверджено вимірюванням струму витоку з поверхні виробу, він менший за 0,5 мА відповідно до IEC 62271-200.

GBMW є трансформатором струму з класами напруги від 12 до 24 кВ. Первинне приєднання штекерне, апарат вставляється безпосередньо в панель КРУ, а за потреби приєднання адаптують під замовника. Ширина корпусу лише 135 мм для класів до 24 кВ. Потужність вторинної обмотки становить 2,5–10 ВА залежно від коефіцієнта трансформації та класу точності. У технічних даних вказуються також номінальний первинний струм і струм термічної стійкості Ith 1s.

GBMEI є трансформатором напруги на ті самі класи від 12 до 24 кВ, ізольованим на одному полюсі, тобто заземлюваним. Первинне приєднання відповідає EN 50181, ширина корпусу 153 мм. Досяжні класи точності залежать від первинної напруги і потужності, тому для кожного проєкту їх узгоджують з виробником.

Для КРУ з кабельними приєднаннями металокапсульовані ТС і ТН зручні тим, що їх можна розмістити просто на кабельному виводі, не збільшуючи розміри комірки. Для підбору потрібні клас напруги, тип КРУ (з газовою чи повітряною ізоляцією), тип кабельного роз'єму, номінальний струм або напруга, класи точності і навантаження вторинних обмоток. Для наявних КРУ варто заздалегідь перевірити місце під трансформатор, і ширина 135 та 153 мм у новинок спрощує розміщення у вузьких комірках. Якщо підстанція стоїть у зоні підтоплення, GBMW і GBMEI з IP 67 знижують ризик втрати вимірювальних кіл після затоплення приміщення.

Технічні характеристики

Коди для митного оформлення

Коди довідкові: остаточний код визначається під час декларування за конкретною моделлю.
