RITZ EMVI — електронний трансформатор струму постійного та змінного струму до 12 кА

Опис

Звичайний трансформатор струму погано працює, коли в первинному струмі є постійна складова або високочастотні компоненти, бо осердя насичується і вторинний сигнал перестає відтворювати первинний. Такі струми типові для установок SVC, вставок постійного струму back-to-back, DC-ланок і передач HVDC. Для них RITZ випускає електронні трансформатори струму EMVI, які вимірюють постійний, змінний і змішаний струм з високою точністю. Hitachi Energy використовує EMVI в системах SVC Light.

Принцип роботи компенсаційний, на нульовому потоці. Магнітне поле первинного струму компенсується протилежним полем вторинного струму. Електронна схема регулювання виявляє залишкове поле і зменшує його, безперервно підлаштовуючи вторинний струм, тому він стає точним відображенням первинного. Блок керування складається з магнітного модулятора і демодулятора, підсилювача потужності та вихідного каскаду. Осердя N1 і N2 визначають постійну складову, N3 змінну складову залишкового поля. Якщо первинний струм виходить за діапазон і осердя насичується, робоча точка автоматично відновлюється, щойно струм повертається до вимірюваних значень.

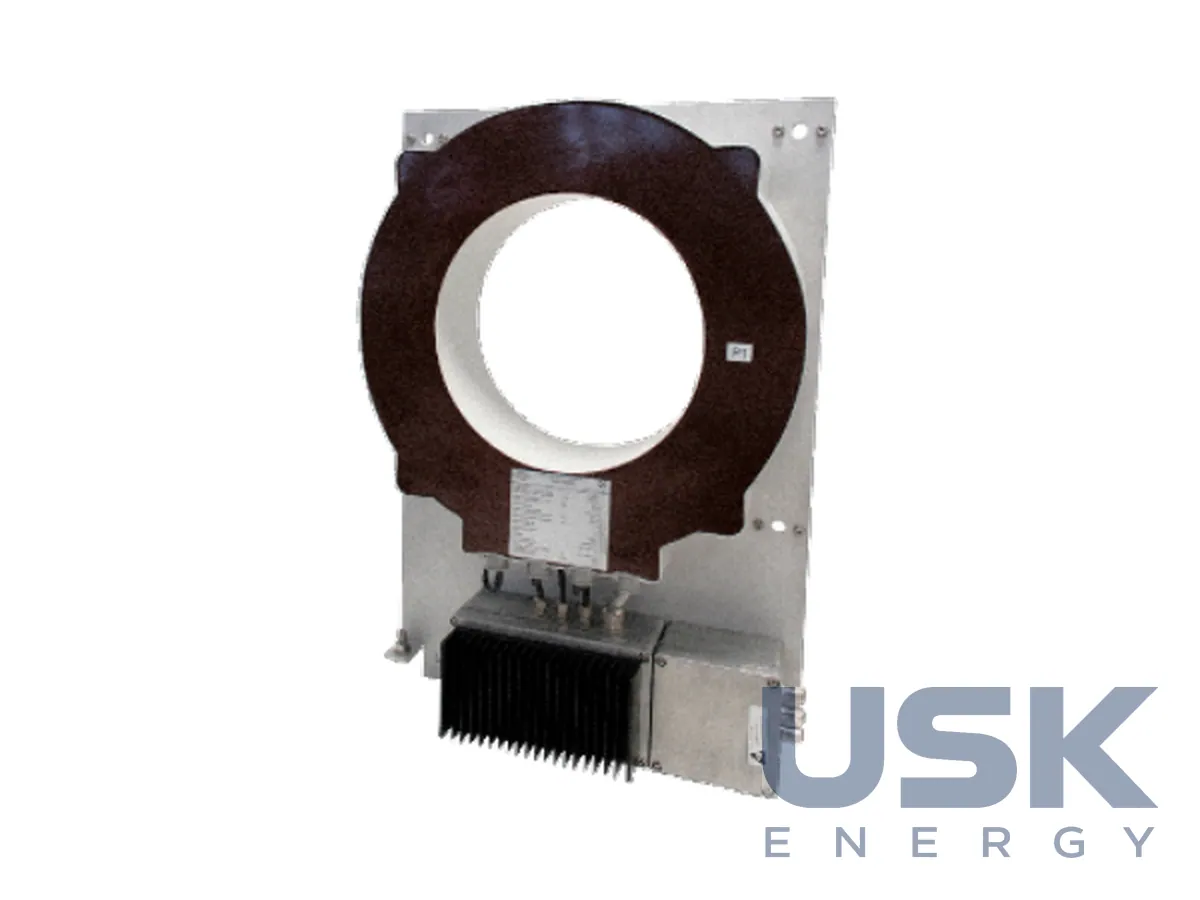

EMVI 4005 належить до компактних моделей. Він вимірює постійний, змінний і змішаний струм до 12 000 А і складається з прохідного трансформатора та електроніки регулювання, змонтованих на спільній плиті. У установках СН його застосовують з відповідно ізольованим первинним провідником. Корпус пластмасовий із заливкою смолою, корпус електроніки та радіатор алюмінієві, заземлення через вивід M12 з моментом затягування 60 Нм. Вбудовано контроль насичення і зниження напруги живлення.

EMVI 7xx розраховано на установки високої, середньої та низької напруги для обліку, аналізу якості електроенергії і захисту. Він має вихід за напругою, тож зовнішній шунт не потрібен, вимірювальний шунт стоїть у колі регулювання. Похибка лінійності становить ±0,1 % у діапазоні 0 − 1,2 Ipr, ±1,5 % до 3 Ipr і ±10 % до 5 Ipr. Відстань між первинним датчиком і електронікою може сягати 450 м з кабелем HK-FKAR-PIG 150/250 V або аналогічним. Збої живлення та насичення датчика сигналізуються релейними контактами 500 мА, 250 В DC за час ≤1 с.

Ізоляція системи розрахована на 2000 В (rms), датчик має рівень 14,5 кВ з випробуванням 50 кВ (50 Гц, 1 хв) і 125 кВ імпульсом 1,2/50 мкс. Кліматичний клас 3K5 за IEC 60721-3-3, робоча температура 0 − 55 °C, зберігання від -40 до 80 °C. Електроніка займає 483 x 370 x 177 мм і важить близько 16 кг. Обидва виконання постачаються з одним, двома або чотирма виходами, а моделі серії позначаються EMVI 4005 та EMVI 7xx. Вибір між ними залежить від струму, класу напруги установки та потрібної кількості виходів.

Технічні характеристики

Коди для митного оформлення

Коди довідкові: остаточний код визначається під час декларування за конкретною моделлю.
