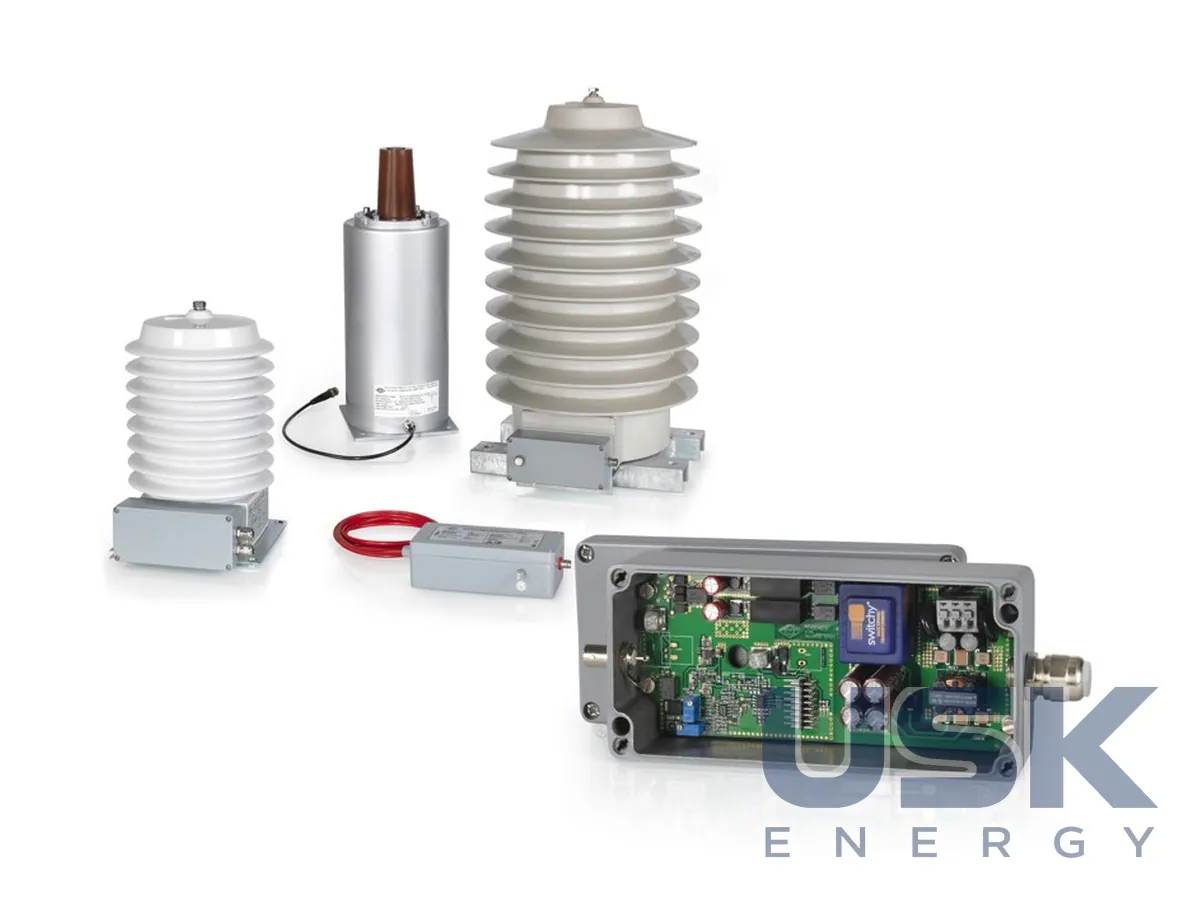

RITZ EGIW / EVBA — електронні трансформатори (подільники) напруги постійного та змінного струму до 90 кВ
Електронні вимірювальні системи напруги RITZ EGIW / EVBA на основі RC-подільників для постійного та змінного струму до 90 кВ. Частотний діапазон 0–150 кГц, точність від 0,1 %.
- Напруга
- до 90 кВ
- Частотний діапазон
- 0–150 кГц
- Точність
- від 0,1 %
- Моделі
- EGIW x64 (оптична передача даних), EGIW x45 (розв'язувальний підсилювач), EVBA x06 (буферний підсилювач)
Ціна, наявність і строк постачання — за запитом. Допоможемо з підбором аналога, митним оформленням і доставкою.
Опис
Електронні вимірювальні системи напруги RITZ EGIW і EVBA працюють там, де класичний індуктивний ТН не підходить, тобто коли первинна напруга містить постійну складову або вищі частоти. Вони вимірюють постійну, змінну та змішану напругу до 90 кВ у частотному діапазоні 0–150 кГц з точністю від 0,1 %. Основа всіх систем однакова, це RC-подільник, який знижує первинну напругу Up до малої величини, а далі сигнал обробляє електроніка. Різниця між моделями полягає в тому, як цей сигнал передається на вторинну сторону.
EGIW x64 передає дані оптично. До системи входять до 9 незалежних датчиків напруги, електроніка передавача та приймача. Оцифрований сигнал іде на приймач оптоволокном, а там перетворюється на аналогову напругу, яка дорівнює первинній, поділеній на номінальний коефіцієнт. Оптичний канал дає високу гальванічну розв'язку і стійкість до сильних електромагнітних завад, тому систему ставлять на установках SVC і перетворювачах частоти. Приймальні модулі розміщуються в стійці 19’’ EGIW 64 D. Вбудований контроль фіксує збої живлення, передачі даних і вихід вимірювання за межі діапазону, сигналізуючи про це контактами реле та світлодіодами, по групі з 3 датчиків. Робоча температура від -40 до 85 °C, розміри стійки 483 x 370 x 177 mm, маса приблизно 10 кг.
EGIW x45 поєднує пасивний малопотужний датчик напруги (LPPVT) з розв'язувальним підсилювачем. Сигнал подільника оцифровується, проходить гальванічну розв'язку і знову перетворюється на аналогову вторинну напругу Us. Підсилювач розв'язує первинне і вторинне коло, а також допоміжне живлення Ua і всі інші порти. Система призначена для внутрішніх установок середньої напруги, де потрібна гальванічна розв'язка, і застосовується для керування двигунами, аналізу якості електроенергії та захисту. Блок електроніки має розміри 175 x 80 x 57 mm і масу 750 г.
EVBA x06 працює з буферним підсилювачем, який робить подільник незалежним від підключеного навантаження і дає змогу подавати сигнал на кілька вторинних пристроїв одночасно. Гальванічної розв'язки тут немає, тому електроніку та вторинне обладнання від високої напруги захищають окремі захисні елементи. Номінальна вторинна напруга 3,25/√3 В, максимальний вторинний струм 30 мА зі стійкістю до КЗ, максимальна вторинна напруга < 20 В із захистом від перенапруги. Кабель ÖLFLEX HEAT 125 C MC 2x0,75 mm2 випробовується напругою 1500 В (50 Гц, 1 хв).
Сфера застосування охоплює перетворювальну техніку, HVDC, тягові системи залізниці, приводи середньої напруги та вимірювання гармонік. Усім трьом системам потрібне допоміжне живлення Ua для роботи електроніки, і це закладається в схему власних потреб установки. Сигнальний кабель до системи не входить і замовляється окремо. Для систем на напругу вище стандартного ряду RITZ пропонує звернутися з окремим запитом.
Технічні характеристики
| Напруга | до 90 кВ |
|---|---|
| Частотний діапазон | 0–150 кГц |
| Точність | від 0,1 % |
| Моделі | EGIW x64 (оптична передача даних), EGIW x45 (розв'язувальний підсилювач), EVBA x06 (буферний підсилювач) |
Запит ціни та строку поставки
RITZ EGIW / EVBA — електронні трансформатори (подільники) напруги постійного та змінного струму до 90 кВ, RITZ. Відповідаємо протягом робочого дня.
Або напишіть на sales@usk.ua чи зателефонуйте 044 339-50-20.
Коди для митного оформлення
| УКТ ЗЕД (Україна) | 9030 33 70 00 |
|---|---|
| HS, 6 знаків | 9030 33 |
| CN (ЄС) | 9030 33 70 |
| HTSUS (США) | 9030 33 38 00 |
| Митний тариф КНР | 9030 33 90 00 |
Коди довідкові: остаточний код визначається під час декларування за конкретною моделлю.
Питання та відповіді
Яку напругу вимірюють EGIW / EVBA?
Постійну та змінну напругу до 90 кВ у частотному діапазоні 0–150 кГц.
Яка точність вимірювання?
Точність систем від 0,1 %.
Як передається сигнал?
EGIW x64 передає дані оптично, EGIW x45 через розв'язувальний підсилювач, EVBA x06 через буферний підсилювач.
