RITZ KGBEI / KGBEA — комбінований металокапсульований трансформатор струму й напруги 12–36 кВ

Опис

Комбіновані трансформатори RITZ KGBEI і KGBEA поєднують трансформатор струму та трансформатор напруги в одному металевому заземленому корпусі. Апарат підключається безпосередньо на кабельне приєднання РП або підстанції класу 12–36 кВ і стоїть у кабельному підвалі. Комерційний облік у такій схемі не потребує окремої комірки вимірювань і комірки кабельного вводу, а отже, і додаткової площі в будівлі, що скорочує будівельну частину проєкту. Для класу 30 кВ виробників повітряно-ізольованих комірок обліку на ринку небагато, тому тут комбінований трансформатор часто ставлять як альтернативу.

Частина ТС розрахована на первинний струм 5–800 А у виконанні з внутрішнім конусом і 5–600 А з зовнішнім конусом, вторинний струм 5 А або 1 А. Доступні класи точності 0,2 / 0,2S / 0,5 / 0,5S / 1 / 3 / 5P / 10P. Типові приклади з каталогу RITZ такі. Обліковий сердечник 5 ВА кл. 0,2 при Ith = 800xIn або 10 ВА кл. 0,2S при Ith = 500xIn. Захисний сердечник 20 ВА кл. 10P10 при Ith = 100xIn або 5 ВА кл. 10P10 при Ith = 300xIn. Двосердечникові варіанти поєднують 10 ВА кл. 0,5S і 10 ВА кл. 0,5S (Ith = 300xIn) або 10 ВА кл. 0,5S і 10 ВА кл. 5P10 (Ith = 100xIn). Є виконання з перемиканням первинного струму від 10-5 А до 300-150 А для діапазону 5–300 А.

Частина ТН однополюсно ізольована, має 1 або 2 вторинні обмотки, опційно додається обмотка контролю замикань на землю 100:3 В або 110:3 В. Апарати працюють у мережах 50 Гц або 60 Гц і виготовляються за DIN VDE, IEC, ANSI, BS, CSA, AS, ÖVE, SEV та іншими національними нормами. Багатообмоткові й багатосердечникові конструкції підбираються під конкретний проєкт, зокрема під розрахунковий комерційний облік. Опційно трансформатор оптимізують за частотною характеристикою до 9 кГц, щоб він передавав вищі гармоніки на аналізатор якості електроенергії.

В експлуатації заземлений корпус робить апарат безпечним до дотику. Трансформатор необслуговуваний і не чутливий до забруднення протягом усього строку служби, а цей строк заявлено не менше 30 років. Для порівняння, повітряно-ізольовані комірки обліку за правилами DGUV V3 треба чистити кожні 4 роки, і щоразу комірку вимірювань доводиться вимикати. З комбінованим трансформатором такі роботи відпадають, що для мережевої компанії означає менше відключень і менше витрат на обслуговування протягом десятиліть.

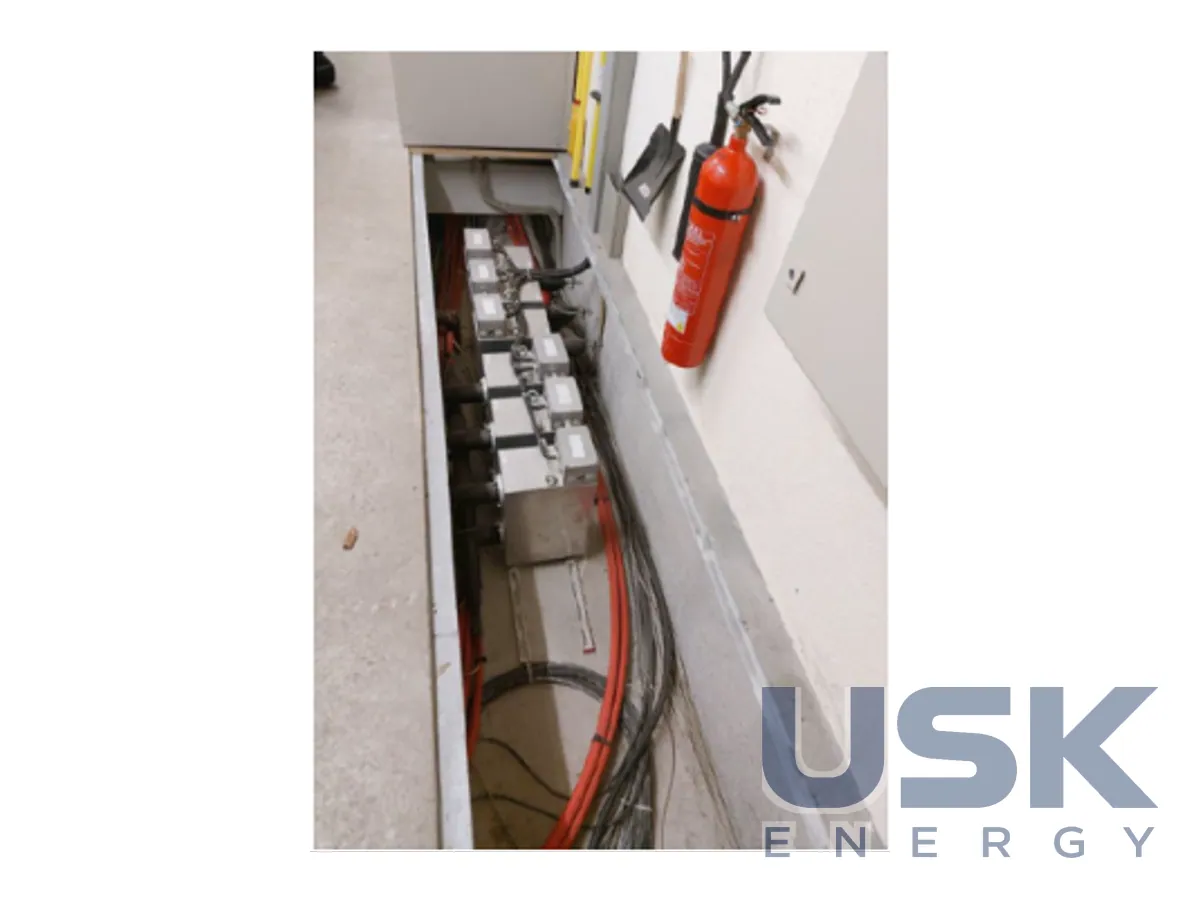

Положення монтажу довільне, тому апарат вписується в тісний кабельний підвал без переробки трас. Для РП і ТП, які реконструюються, це спосіб додати повноцінний вузол комерційного обліку без розширення будівлі та без заміни ряду КРУ.
