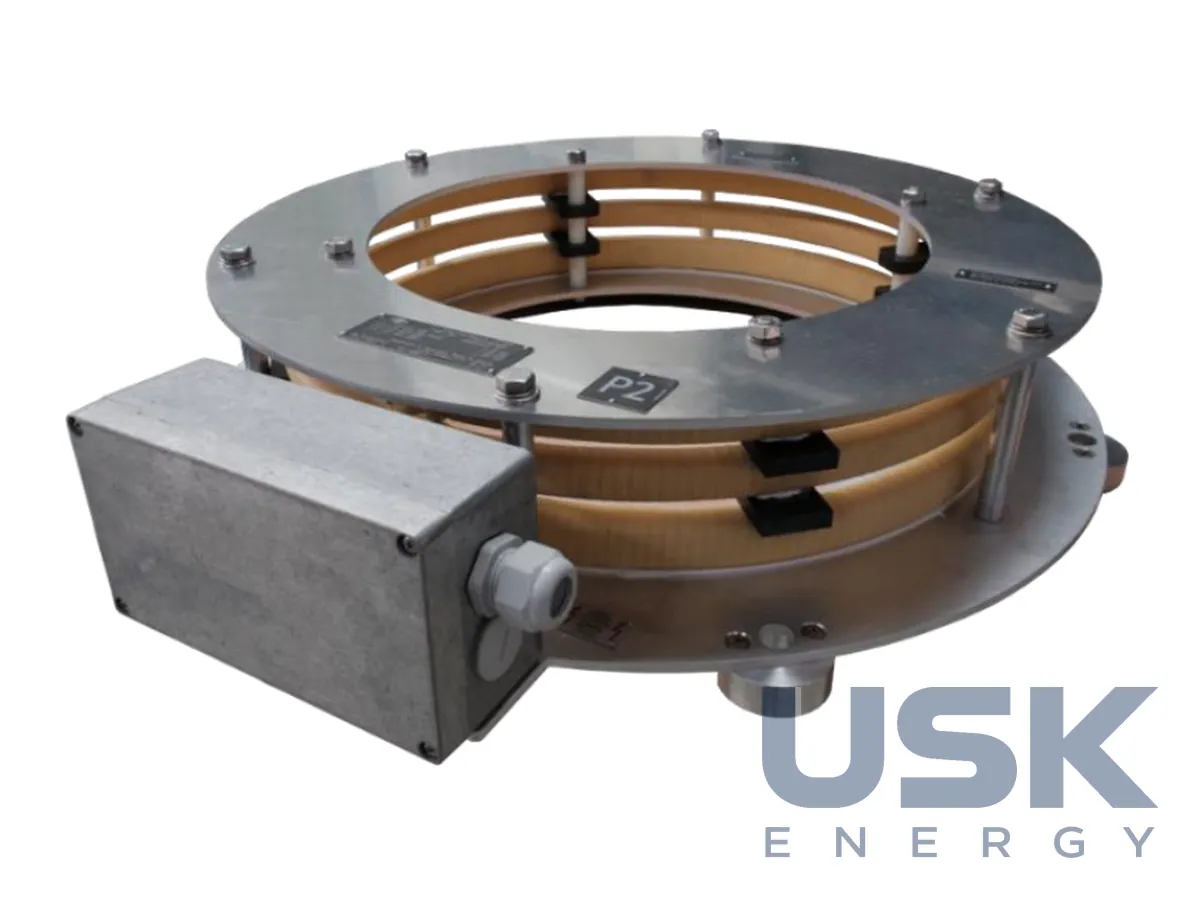

RITZ IRBT — генераторний трансформатор струму до 50 кА

Опис

Генераторний трансформатор струму RITZ IRBT багато років входить до виробничої програми RITZ і застосовується там, де вимірювальна техніка працює в найважчих умовах, на генераторних струмопроводах електростанцій. Робочі струми в цих колах сягають 50 000 А, тобто до 50 кА, і саме вони визначають конструкцію апарата. Трансформатор шинного типу встановлюється на струмопровід, первинним провідником слугує шина генераторного кола.

Головна технічна проблема в такому місці полягає в сусідніх фазах. Генераторні струмопроводи компактні, відстані між осями фаз малі, а магнітні поля сусідніх шин із десятками кілоампер наводять у сердечнику похибку. Щоб тримати точність при малих міжфазних відстанях, RITZ застосовує цільові компенсаційні обмотки. Вони гасять вплив сторонніх полів, і трансформатор вимірює саме струм своєї фази, а не суміш полів усього струмопроводу.

Конструкцію IRBT нещодавно оновили. Новий трансформатор розрахований на роботу при температурі навколишнього середовища до 80 °C, що відповідає реальним умовам біля генератора та в закритих струмопроводах. Попри це висоту апарата вдалося зменшити приблизно на 15 %. Маса знизилася на 5–10 %, залежно від конкретного виконання. Для монтажника це відчутно, адже генераторні ТС великогабаритні, і кожен кілограм і сантиметр полегшує встановлення в обмеженому просторі струмопроводу.

Ще одна зміна стосується вторинних кіл. Трансформатор отримав клемну коробку, тож підключення вторинних кабелів стало зручнішим і акуратнішим, ніж прямий вивід від обмоток. Це спрощує і первинний монтаж, і подальшу перевірку кіл обліку та захисту під час планових ремонтів блоку. Розбирати щось на самому трансформаторі для доступу до вторинних виводів не потрібно.

Оновлений IRBT зберігає перевірену схему і технологію попередньої серії, але став компактнішим, легшим і зручнішим в обслуговуванні. Застосування охоплює генераторні струмопроводи електростанцій, де первинні струми досягають десятків кілоампер. Точні параметри виконань, зокрема номінальні струми, класи точності та навантаження, RITZ наводить в актуальних технічних листах. Ми підбираємо виконання за даними генератора та струмопроводу, а для заміни старих ТС звіряємо габарити й кріплення з існуючою шиною.

На генераторному струмопроводі трансформатори струму зазвичай працюють на кілька систем одночасно. Від них живляться диференційний захист генератора та блоку, вимірювання потужності, облік виробленої електроенергії та системи регулювання збудження. Кожна з цих систем має свої вимоги до класу точності та до поведінки сердечника при короткому замиканні, тому кількість сердечників і їх параметри визначаються під конкретний блок. Компенсаційні обмотки IRBT важливі для всіх цих кіл, адже похибка від сусідньої фази однаково спотворює і облік, і роботу диференційного захисту. При заміні трансформаторів на діючому блоці ми допомагаємо зібрати вихідні дані з наявної документації та паспортних табличок.

Технічні характеристики

Коди для митного оформлення

Коди довідкові: остаточний код визначається під час декларування за конкретною моделлю.
