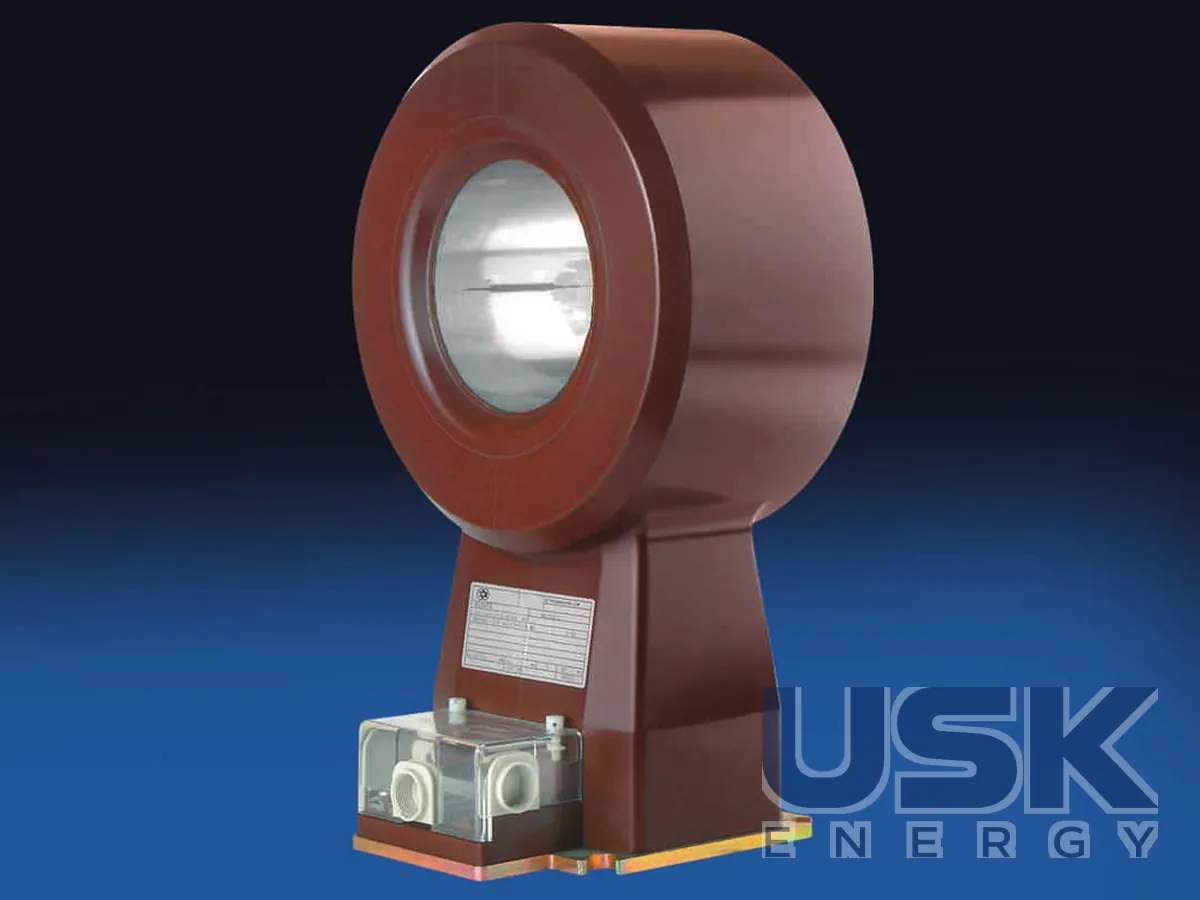

RITZ GSSO — опорний трансформатор струму на великі струми 12–24 кВ

Опис

RITZ GSSO є литим опорним трансформатором струму для внутрішньої установки, який виробник позиціонує під приєднання середньої напруги з великими робочими струмами. Серія виконується на класи 12, 17,5 і 24 кВ. Типове місце такого апарата в КРУ займають генераторні та трансформаторні вводи, тобто ті комірки, через які проходить повна потужність генератора або силового трансформатора.

Як і інші вимірювальні трансформатори RITZ, GSSO пропорційно і з точним збереженням фази перетворює первинний струм у стандартизований вторинний. Від вторинних обмоток живляться вимірювальні прилади, лічильники та реле захисту. Водночас трансформатор електрично ізолює ці кола від частин установки під напругою, тому прилади й персонал у вторинних колах відокремлені від первинної мережі.

Опорна конструкція означає, що трансформатор кріпиться до каркаса комірки і сам служить опорою для первинної шини. Для великих струмів це зручно, адже масивна шина ввідної комірки спирається безпосередньо на трансформатор, і окремий опорний ізолятор у цьому місці не потрібен. Первинне коло розраховане на великий робочий струм, що відрізняє GSSO від звичайних опорних ТС для відхідних ліній. Лита ізоляція не містить рідкого діелектрика, тому під час експлуатації немає контролю рівня чи стану масла.

На ввідних приєднаннях трансформатор струму зазвичай працює одночасно на облік і на захист. Тут важливі точність вимірювального сердечника при номінальному навантаженні та поведінка захисного сердечника при струмах короткого замикання, які на вводах генератора й силового трансформатора найбільші в усій схемі. Ці параметри визначаються під конкретне приєднання і зазначаються в замовленні.

Для підбору GSSO потрібні клас напруги з ряду 12, 17,5 або 24 кВ, номінальний первинний струм вводу, вторинний струм, кількість і класи точності сердечників, навантаження, а також струми термічної та динамічної стійкості. За цими даними ми звіряємо виконання з технічними листами RITZ і з приєднувальними розмірами вашої комірки. Якщо GSSO ставиться замість старого трансформатора, окремо перевіряються міжосьові відстані кріплення та положення виводів шини, щоб апарат став на місце без переробки каркаса.

Варто розуміти і межі застосування. GSSO виконаний для внутрішньої установки, тому його ставлять у КРУ та закриті розподільні пристрої, а не на відкритих підстанціях. Ряд класів напруги обмежений 24 кВ, для мереж 36 кВ у RITZ є інші типи опорних ТС. Для приєднань із помірними струмами, наприклад відхідних ліній розподільної мережі, зазвичай достатньо стандартних опорних трансформаторів, і GSSO там не потрібен. Його ніша припадає на ввідні комірки генераторів, силових трансформаторів власних потреб і великих споживачів, де робочий струм виходить за межі звичайних типорозмірів. Технічний лист на конкретне виконання ми надаємо за запитом.

Технічні характеристики

Коди для митного оформлення

Коди довідкові: остаточний код визначається під час декларування за конкретною моделлю.
