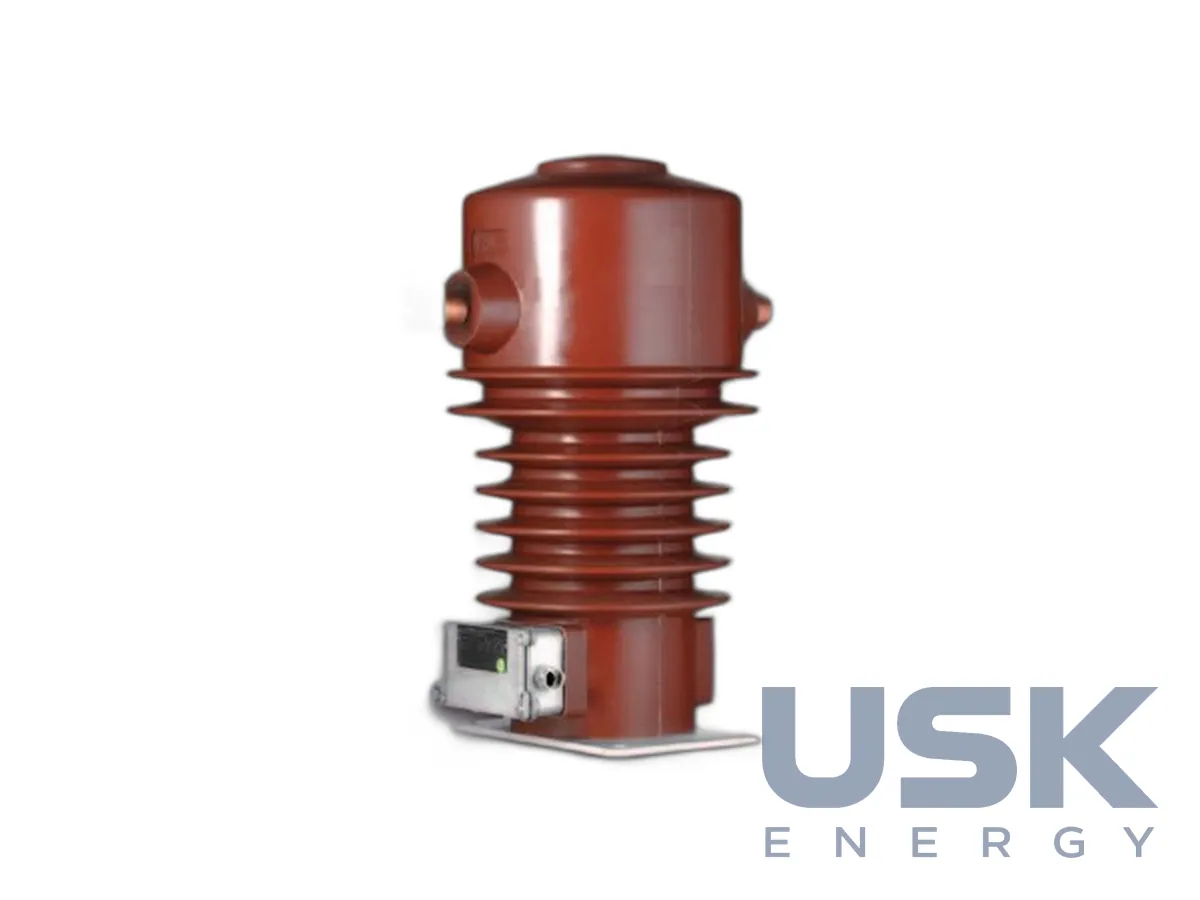

RITZ GIFK / GIFS / GIF — трансформатори струму литі зовнішнього встановлення 10–72,5 кВ

Опис

Литі трансформатори струму зовнішнього встановлення RITZ ставлять на ВРП і підстанціях 10–72,5 кВ там, де оливонаповнений апарат зайвий, а внутрішнього приміщення немає. Як і всі вимірювальні трансформатори, вони перетворюють первинний струм пропорційно і з правильною фазою в нормований вторинний, живлять прилади, лічильники та реле захисту і ізолюють ці кола від частин під напругою. Ізоляція лита, розрахована на роботу просто неба, без оливи і без потреби її обслуговувати.

Лінійка складається з трьох серій. GIFK є компактним опорним трансформатором, GIFS стандартним опорним, обидва в каталозі виробника представлені класами 12, 17,5, 24 і 36 кВ. GIF має головну конструкцію, у якій обмотки розміщено у верхній частині апарата, а нижня частина служить ізоляційною опорою. GIF охоплює діапазон від 10 до 72,5 кВ, і для нього можливе виконання за ГОСТ, що зручно для об'єктів, спроєктованих за пострадянськими нормами.

Опорні GIFK і GIFS зазвичай ставлять на нижчі класи напруги, де важливі невеликі розміри і проста установка на конструкцію. Компактний GIFK займає менше місця, стандартний GIFS має більший запас за габаритами. Головна конструкція GIF краще підходить для вищих класів, бо висока ізоляційна частина віддаляє обмотки від заземленої основи, а сам апарат можна встановити на звичайну опорну конструкцію ВРП.

Каталог RITZ описує вибір номінального навантаження, обмотки для вимірювань і для захисту, перемикання коефіцієнтів, поведінку в зоні надструмів, а також правила заземлення вторинних кіл. Для зовнішнього встановлення окремо важливі умови роботи на висоті, бо зі зменшенням густини повітря потрібен вищий рівень ізоляції, а також рівні випробувальних напруг, клас ізоляції і випробування на часткові розряди.

Литі ТС зовнішнього встановлення часто замінюють старі оливонаповнені трансформатори на ВРП середньої напруги. Вони не вимагають контролю оливи і не несуть ризику її витоку, а за розмірами підбираються під наявні конструкції. Для приєднань з кабельним виводом у тій самій програмі RITZ є прохідні ТС GDS з жорсткою шиною.

Для підбору потрібні клас напруги, серія та тип конструкції, первинний струм, кількість обмоток з класами точності та навантаженнями, струми термічної та динамічної стійкості, а також висота встановлення над рівнем моря і ступінь забруднення району.

Під час монтажу на ВРП трансформатор кріплять до опорної конструкції, заземлюють основу і одну точку кожного вторинного кола, як вимагає розділ каталогу про заземлення. Вторинні проводи прокладають у захищених кабельних каналах до клемної шафи. Перед введенням у роботу перевіряють полярність і коефіцієнт, а невикористані вторинні обмотки закорочують, бо розімкнена обмотка ТС під струмом небезпечна.
