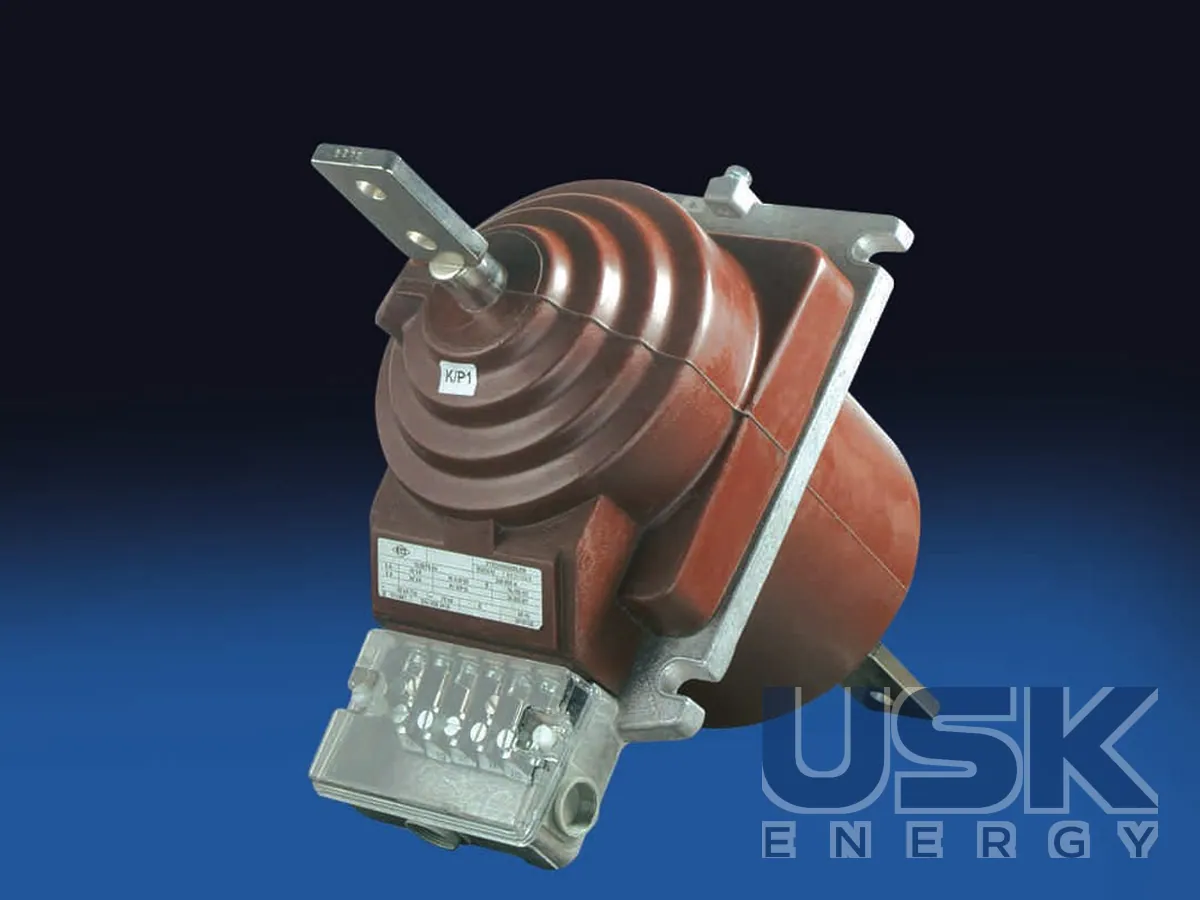

RITZ GDS — прохідний трансформатор струму з жорстким первинним провідником 12–36 кВ

Опис

RITZ GDS належить до прохідних, або втулкових, трансформаторів струму з литою ізоляцією та жорстким первинним провідником (Festleiter). Серія випускається на класи 12, 17,5, 24 і 36 кВ і ставиться в КРУ середньої напруги. На сторінці виробника вона значиться як GDS 12|17,5|24|36, тобто один типорозмірний ряд закриває весь діапазон розподільних мереж від 12 до 36 кВ.

Призначення в нього таке ж, як у будь-якого вимірювального трансформатора. Він пропорційно і з точним збереженням фази перетворює первинний струм у стандартизований вторинний, придатний для живлення вимірювальних приладів, лічильників і реле захисту. Друге завдання не менш важливе: трансформатор електрично відокремлює підключені кола вимірювання та захисту від частин установки під напругою. Для персоналу, який працює у вторинних колах, це основна умова безпеки.

Особливість GDS у тому, що первинне коло вже входить до складу апарата. Жорсткий провідник проходить крізь литий корпус і з обох боків має виводи для підключення до шин або струмопровідних частин комірки. Монтажнику не потрібно протягувати шину чи кабель через вікно трансформатора, як у шинних або кабельних ТС. Корпус прохідного типу одночасно виконує роль ізоляційного вводу між відсіками або крізь стінку, тому конструкція виходить компактною і не потребує окремого прохідного ізолятора.

Лита ізоляція не містить рідкого діелектрика, тому під час експлуатації немає контролю рівня чи стану масла. Геометрія литого корпусу фіксує положення провідника відносно вторинних обмоток, тому характеристики точності не залежать від того, як змонтовано первинне коло. Це спрощує заміну трансформатора в існуючих КРУ, коли потрібно підібрати апарат із тим самим класом напруги, але іншими вторинними параметрами.

При замовленні вказуються клас напруги з ряду 12, 17,5, 24 або 36 кВ, номінальний первинний і вторинний струм, кількість сердечників, класи точності та навантаження. Подробиці конкретних виконань RITZ наводить у технічних листах на серію GDS, і ми підбираємо тип за цими даними під вашу комірку. Окремо варто звірити приєднувальні розміри виводів жорсткого провідника з шинною системою КРУ, адже саме вони визначають, чи стане трансформатор на місце старого без переробки.

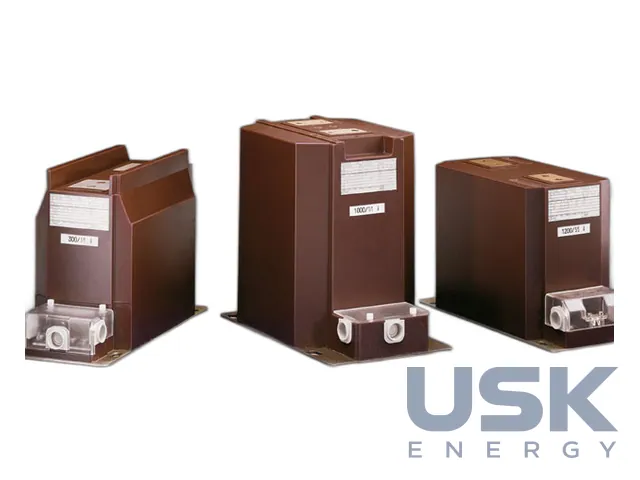

У виробничій програмі RITZ серія GDS стоїть поруч з опорними та металокапсульованими трансформаторами для внутрішньої установки. Вибір між ними залежить від компоновки комірки. Прохідний апарат з жорстким провідником доречний там, де первинне коло проходить крізь перегородку і де важливо скоротити кількість окремих ізоляторів і з'єднань. Опорний ТС ставлять, коли шина спирається на трансформатор, а кабельний чи металокапсульований, коли облік організовують на кабельному приєднанні. Якщо ви модернізуєте КРУ і не впевнені, який тип підходить, надішліть креслення комірки та однолінійну схему, і ми підберемо відповідне виконання з лінійки RITZ.

Технічні характеристики

Коди для митного оформлення

Коди довідкові: остаточний код визначається під час декларування за конкретною моделлю.

Питання та відповіді
