TBEA — конденсаторні вводи 126–1100 кВ змінного струму й вводи постійного струму ±320…±800 кВ (OIP, RIP)
TBEA випускає конденсаторні вводи для трансформаторів і реакторів класів 126–1100 кВ змінного струму та вентильні вводи ±320…±800 кВ для перетворювальних трансформаторів. Є паперово-оливні (OIP), RIP і сухі виконання на струми до 7000 А.
- AC паперово-оливні (OIP)
- 126 кВ (≤6300 А), 550 кВ (≤7000 А), 800 кВ (≤4000 А), 1100 кВ (3150 А)
- AC RIP
- 800 кВ, ≤4000 А, LI 2100 / SI 1550 кВ
- 1100 кВ OIP
- LI 2400, SI 1950, AC 1200 кВ (5 хв), консольне навантаження 11 000 Н
- DC вентильні (RIP)
- ±800 кВ / 5766 А, ±600 кВ / 3900 А, ±320 кВ / 2000 А
Ціна, наявність і строк постачання — за запитом. Допоможемо з підбором аналога, митним оформленням і доставкою.
Опис

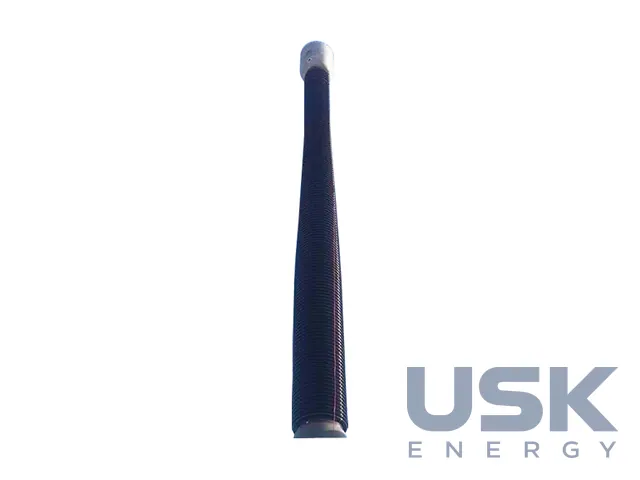

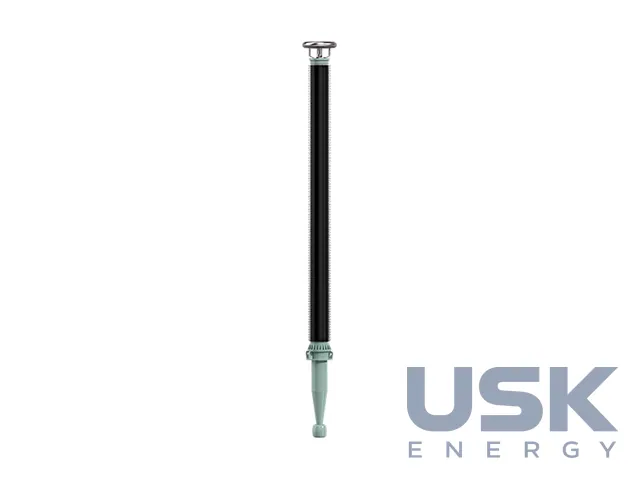

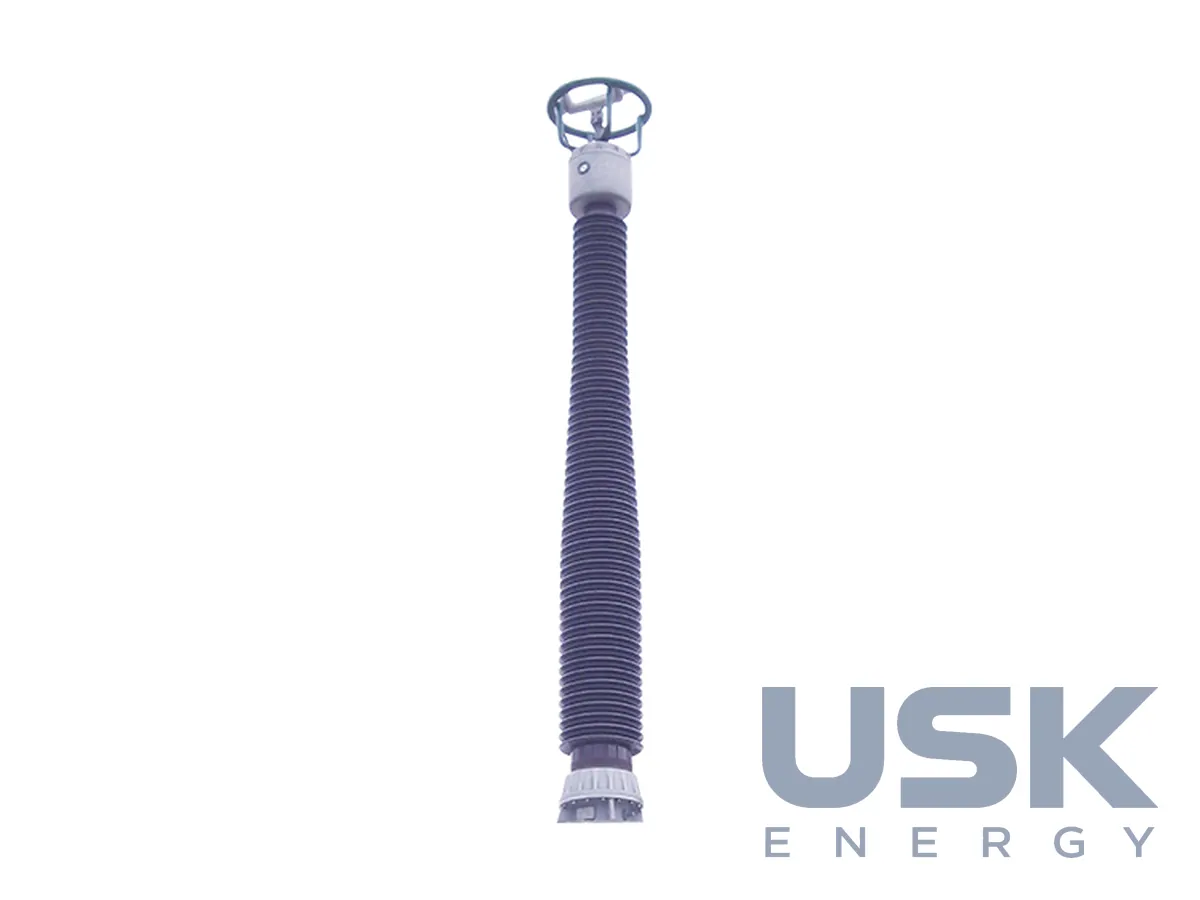

Конденсаторні вводи TBEA ставлять на силові трансформатори, реактори й перетворювальні трансформатори, класи від 126 до 1100 кВ змінного струму й до ±800 кВ постійного. Ввід виводить відводи обмоток із бака назовні, ізолює їх від заземленого бака й механічно закріплює. За призначенням це аналоги вводів ГМЛБ/БМТП і вводів з RIP-ізоляцією 110–1150 кВ.
Паперово-оливні (OIP) вводи змінного струму для трансформаторів і реакторів 110–1000 кВ випускаються на 126 кВ (струм до 6300 А, LI 550 кВ), 550 кВ (до 7000 А, LI 1675 кВ, SI 1175 кВ, консольне навантаження 4000 Н) і 800 кВ (до 4000 А, LI 2100 кВ, SI 1550 кВ). Найвищий клас 1100 кВ розраховано на 3150 А, LI 2400 кВ і SI 1950 кВ, випробування змінною напругою 1200 кВ протягом 5 хв і консольне навантаження 11 000 Н, сейсмічна вимога за даними виробника 0,3 g. Його ставлять на виводи ВН головних трансформаторів і реакторів 1000 кВ.
Обкладки розподілено рівномірно, тому електричні характеристики стабільні, вихрових втрат немає, а вага мала. Основна ізоляція проходить триступеневе сушіння, порцелянові покришки відповідають вимогам до зовнішньої ізоляції та забруднення. Діелектричні втрати не більше 0,4 % за 20 °C, часткові розряди до 5 пКл. Вводи 550 кВ розраховано на сейсмічність 9 балів, а вводи 126 і 550 кВ пройшли типові випробування з показниками, вищими за національні норми. Ввід 800 кВ з ізоляцією з паперу, просоченого епоксидною смолою (RIP), важкогорючий і вибухобезпечний, має високу механічну міцність і сейсмостійкість.
Вентильні вводи постійного струму з RIP-ізоляцією стоять на перетворювальних трансформаторах ліній ±320…±800 кВ і відповідають вимозі безоливної роботи у вентильному залі. Ввід ±800 кВ розраховано на 5766 А, випробування нагріванням проводять за 6736 А, запас за найбільш нагрітою точкою сягає 7400 А. Його грозовий імпульс 2151 кВ, комутаційний 1843 кВ, випробування постійною напругою 1500 кВ триває 2 год. Ввід ±600 кВ на 3900 А з грозовим імпульсом 2212 кВ пройшов високогірні випробування. Легкий ввід ±320 кВ на 2000 А для трансформаторів передач VSC монтують під будь-яким кутом, сухий ввід ±400 кВ має 6250 А і грозовий імпульс 1529 кВ.
У вводів постійного струму малі втрати, низький нагрів і часткові розряди, добра навантажувальна здатність, вони витримують випробування зміною полярності.
Технічні характеристики
| AC паперово-оливні (OIP) | 126 кВ (≤6300 А), 550 кВ (≤7000 А), 800 кВ (≤4000 А), 1100 кВ (3150 А) |
|---|---|
| AC RIP | 800 кВ, ≤4000 А, LI 2100 / SI 1550 кВ |
| 1100 кВ OIP | LI 2400, SI 1950, AC 1200 кВ (5 хв), консольне навантаження 11 000 Н |
| DC вентильні (RIP) | ±800 кВ / 5766 А, ±600 кВ / 3900 А, ±320 кВ / 2000 А |
| DC сухий | ±400 кВ / 6250 А |
| Діелектричні втрати | ≤0,4 % (20 °C) |
| Часткові розряди | ≤5 пКл |
| Сейсмостійкість | 9 балів (550 кВ OIP) |
Запит ціни та строку поставки
TBEA — конденсаторні вводи 126–1100 кВ змінного струму й вводи постійного струму ±320…±800 кВ (OIP, RIP), TBEA. Відповідаємо протягом робочого дня.
Або напишіть на sales@usk.ua чи зателефонуйте 044 339-50-20.
Коди для митного оформлення
| УКТ ЗЕД (Україна) | 8546 20 00 00 (з порцеляновою покришкою) 8546 90 90 00 (RIP/композит) |
|---|---|
| HS, 6 знаків | 8546 20 |
| CN (ЄС) | 8546 20 00 8546 90 90 |
| HTSUS (США) | 8546 20 00 60 8546 90 00 00 |
| Митний тариф КНР | 8546 20 10 00 8546 90 00 00 |
Коди довідкові: остаточний код визначається під час декларування за конкретною моделлю.
Питання та відповіді
Які параметри має ввід 1100 кВ?
Струм 3150 А, LI 2400 кВ, SI 1950 кВ, випробування змінною напругою 1200 кВ протягом 5 хв. Консольне навантаження 11 000 Н.
Які вводи TBEA пропонує для перетворювальних трансформаторів?
Вентильні вводи з RIP-ізоляцією на ±800 кВ і 5766 А, ±600 кВ і 3900 А, ±320 кВ і 2000 А. Є також сухий ввід ±400 кВ на 6250 А.
Які діелектричні втрати й часткові розряди у вводів OIP?
Діелектричні втрати не більше 0,4 % за 20 °C, часткові розряди до 5 пКл. Вводи 550 кВ розраховано на сейсмічність 9 балів.
