Ansaldo MT15 / RT30 — парові турбіни з проміжним перегрівом 100–1000 МВт
Парові турбіни Ansaldo Energia з проміжним перегрівом серій MT15 і RT30 потужністю 100–1000 МВт. Їх ставлять на ПГУ з газовими турбінами класів F і H, вугільні блоки із суперкритичними та ультрасуперкритичними параметрами пари, когенераційні й сонячні термальні станції, тобто туди, де потрібна найбільша економічність.
- RT30
- 150–1000 МВт; ПГУ, вугільні блоки, когенерація; до 280 бар, 600/620 °C; 3 і більше циліндрів з двопотоковими ЦНТ
- MT15
- 100–300 МВт; ПГУ, ТЕС, СЕС; до 170 бар, 600/585 °C; 2 циліндри з однопотоковим вихлопом
- Параметри пари
- суперкритичні та ультрасуперкритичні (RT30)
- Облопачування
- 3D реактивні лопатки з прутка, профіль разом із хвостовиком і бандажем
Ціна, наявність і строк постачання — за запитом. Допоможемо з підбором аналога, митним оформленням і доставкою.
Опис
Частково розширена пара повертається в котел, проходить повторний перегрів і знову надходить у турбіну, тому ККД циклу зростає. Парові турбіни стоять біля витоків компанії. Ansaldo заснували в 1853 році, першу парову турбіну на заводі в Генуї збудували в 1912 році, а всього поставлено близько 700 парових машин сумарною потужністю майже 100 ГВт.

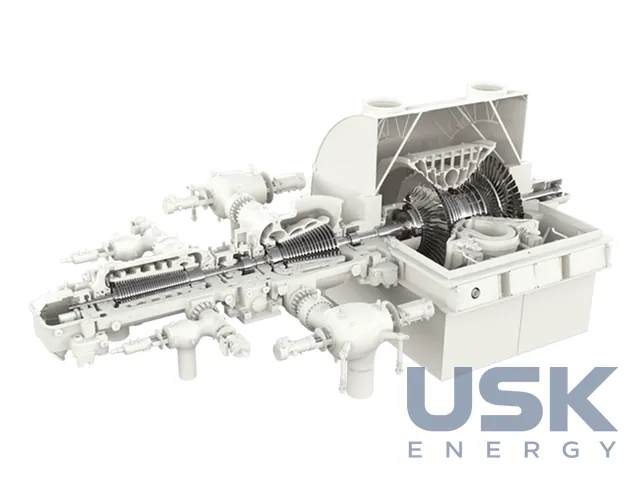

Лінійка охоплює машини від двох до пʼяти циліндрів, обидві серії реактивного типу. Яку схему обрати, визначає потрібна потужність блоку. Для менших потужностей служить двоциліндрова схема MT15 з однопотоковим вихлопом, для великих схема RT30 з окремими циліндрами високого й середнього тиску та одним або кількома двопотоковими циліндрами низького тиску. Серія MT15 має потужність 100–300 МВт і працює на середніх ПГУ, паротурбінних, когенераційних і сонячних станціях, параметри пари до 170 бар і 600/585 °C. Серія RT30 на 150–1000 МВт призначена для великих ПГУ та паросилових блоків, тиск пари до 280 бар, температура 600/620 °C, циліндрів три й більше.

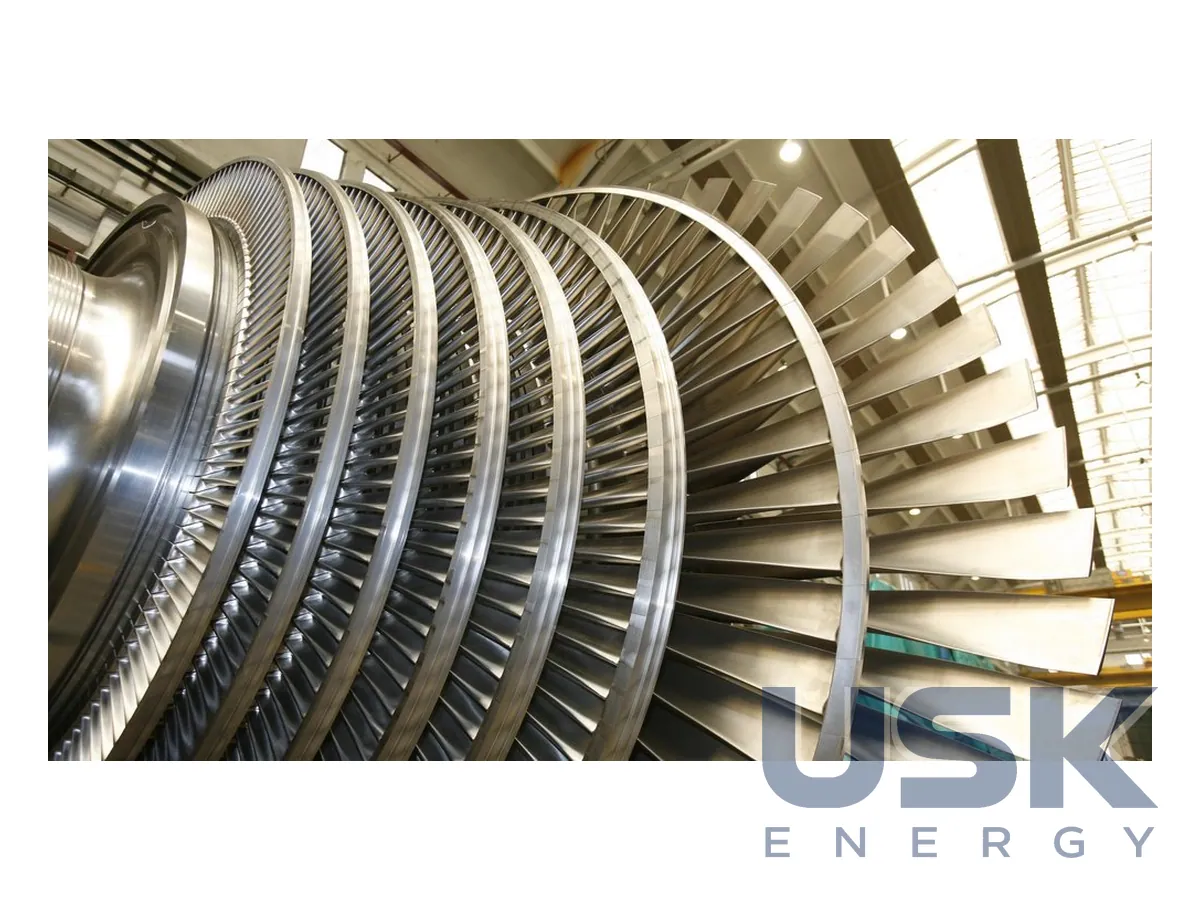

Кожну модель компонують із заздалегідь спроєктованих і перевірених модулів різних розмірів для ринків 50 і 60 Гц, тому розроблення та виготовлення займають менше часу. Усі моделі, крім великих циліндрів низького тиску, збирають на заводі, а найбільші циліндри низького тиску везуть на майданчик окремо й збирають там. Робочі та напрямні лопатки тривимірні, реактивні, їх виготовляють із прутка, і профіль виходить одним цілим із хвостовиком і бандажем. Бандажні кільця на внутрішньому корпусі ЦВТ дають компактну рівномірну форму, а з нею високу термічну гнучкість і циклічність.
Схема одноопорна, між сусідніми циліндрами стоїть один підшипник, і підшипники спираються безпосередньо на фундамент. Ротор при цьому поводиться стабільно, а машина виходить компактною. Ротори зварні, що дає термічну гнучкість і свободу у виборі матеріалів. Вихлоп за однопотокового виконання осьовий або вниз, за двопотокового боковий або вниз. В одновальних ПГУ турбіну зʼєднують з генератором самосинхронізувальною муфтою SSS, і газову та парову турбіни можна експлуатувати незалежно. Модулі MT/RT застосовують і в паротурбінних установках для малих модульних реакторів потужністю 100–800 МВт.
Технічні характеристики
| RT30 | 150–1000 МВт; ПГУ, вугільні блоки, когенерація; до 280 бар, 600/620 °C; 3 і більше циліндрів з двопотоковими ЦНТ |
|---|---|
| MT15 | 100–300 МВт; ПГУ, ТЕС, СЕС; до 170 бар, 600/585 °C; 2 циліндри з однопотоковим вихлопом |
| Параметри пари | суперкритичні та ультрасуперкритичні (RT30) |
| Облопачування | 3D реактивні лопатки з прутка, профіль разом із хвостовиком і бандажем |
| Ротор | зварний |
| Підшипники | одноопорна схема (один підшипник між циліндрами) на фундаменті |
| Вихлоп | осьовий або вниз (однопотоковий); боковий або вниз (двопотоковий) |
| Зʼєднання з генератором | самосинхронізувальна муфта SSS (одновальні ПГУ) |
Запит ціни та строку поставки
Ansaldo MT15 / RT30 — парові турбіни з проміжним перегрівом 100–1000 МВт, Ansaldo Energia. Відповідаємо протягом робочого дня.
Або напишіть на sales@usk.ua чи зателефонуйте 044 339-50-20.
Коди для митного оформлення
| УКТ ЗЕД (Україна) | 8406 81 00 00 (>40 МВт) 8406 82 00 00 (≤40 МВт) |
|---|---|
| HS, 6 знаків | 8406 81 8406 82 |
| CN (ЄС) | 8406 81 00 (>40 МВт) 8406 82 00 (≤40 МВт) |
| HTSUS (США) | 8406 81 10 00 (>40 МВт) 8406 82 10 00 (≤40 МВт) |
| Митний тариф КНР | 8406 81 00 00 (>40 МВт) 8406 82 00 00 (≤40 МВт) |
Коди довідкові: остаточний код визначається під час декларування за конкретною моделлю.
Питання та відповіді
Чим відрізняються серії MT15 і RT30?
MT15 має два циліндри з однопотоковим вихлопом і потужність 100–300 МВт, пара до 170 бар і 600/585 °C. RT30 має три й більше циліндрів із двопотоковими ЦНТ, 150–1000 МВт, до 280 бар і 600/620 °C.
Для яких станцій підходять парові турбіни Ansaldo з проміжним перегрівом?
Для ПГУ з газовими турбінами класів F і H, вугільних блоків із суперкритичними та ультрасуперкритичними параметрами, когенераційних і сонячних термальних станцій. Модулі MT/RT застосовують і для малих модульних реакторів на 100–800 МВт.
Як парова турбіна зʼєднується з генератором в одновальній ПГУ?
Через самосинхронізувальну муфту SSS. Вона дає змогу експлуатувати газову та парову турбіни незалежно одна від одної.
