TBEA SFP / DSP / SSP 330–1000 кВ — блочні (генераторні) трансформатори ТЕС, АЕС і ГЕС
TBEA SFP, DSP і SSP — блочні генераторні трансформатори класів 330, 500 і 1000 кВ для енергоблоків ТЕС, АЕС і ГЕС потужністю 300–1000 МВт. Однофазні та трифазні моделі мають охолодження ODWF або OFAF. Для ГЕС із важким під'їздом є виконання зі збиранням на майданчику.
- Однофазні 500 кВ
- DSP-375000/500: 375 МВА, (550/√3 −2×2,5 %)/24 кВ, ODWF, втрати ХХ ≤118 / КЗ ≤582 кВт
- Трифазні 500 кВ
- SSP-JT-700000/500 (збирання на майданчику); SSP-H-860000/500 — трифазна група 558 МВА, (550 ±5×2,5 %)/18 кВ
- 330 кВ
- SFP-450000/330: 450 МВА, 363/20 кВ, OFAF, ХХ 203 / КЗ 880 кВт
- 1000 кВ
- однофазні генераторні трансформатори 1000 кВ (ТЕС Пін'юй)
Ціна, наявність і строк постачання — за запитом. Допоможемо з підбором аналога, митним оформленням і доставкою.
Опис
Блочні трансформатори TBEA підвищують напругу генераторів теплових, атомних і гідроелектростанцій до напруги мережі 330, 500 і 1000 кВ. За призначенням вони відповідають трансформаторам ТДЦ, ОДЦ і ТЦ для блоків 300–1000 МВт. Компанія постачала їх для вугільних блоків 660 і 1000 МВт на станціях Сяньтао, Шенлі, Кемень, Саньменься, Пін'юй, для ГЕС Байхетань, Сілоду, Цзіньпін-II і закордонних проєктів.

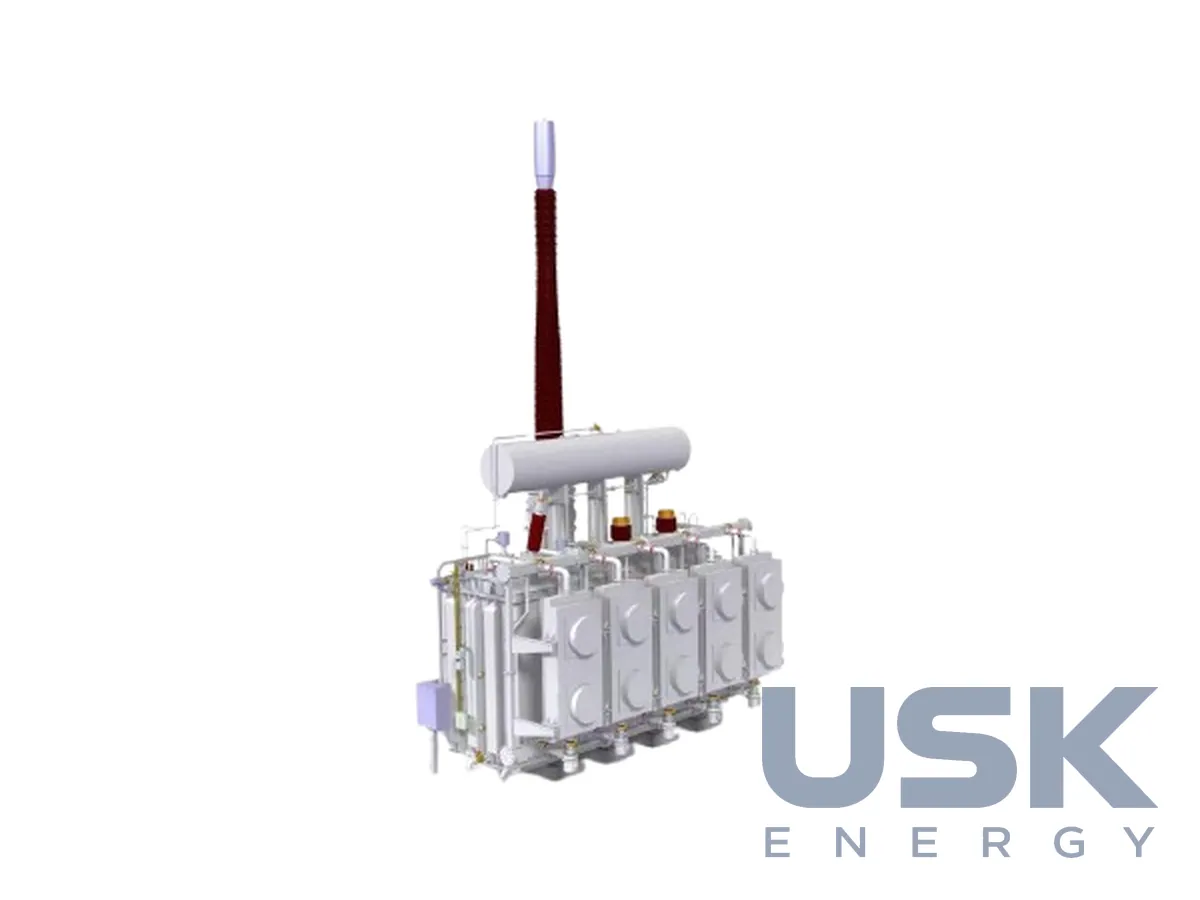

Однофазний DSP-375000/500 на 375 МВА з напругами (550/√3 −2×2,5 %)/24 кВ і групою Ii0 створено для ГЕС Байхетань, де стоять агрегати по 1000 МВт. Охолодження оливно-водяне з примусовою циркуляцією (ODWF), тому нагрів низький, а перевантажувальна здатність висока. Поля розсіювання від великих струмів придушено комплексом заходів, обмотки стиснуто потужною системою пресування, шум не перевищує 72 дБ(А). Втрати холостого ходу до 118 кВт, втрати КЗ до 582 кВт, напруга КЗ 17 %.
Для ГЕС зі складним під'їздом є два варіанти. SSP-JT-700000/500 перевозять у розібраному вигляді й збирають на майданчику із заводською технологією парофазного сушіння. Трифазна група SSP-H-860000/500 на 558 МВА ((550 ±5×2,5 %)/18 кВ, ODWF) складається з трьох однофазних частин, тож транспортні габарити в неї як в однофазного трансформатора. Міжфазні протипожежні стіни не потрібні, обмотки НН з'єднано в трикутник усередині, і струмопроводи під'єднувати простіше. Втрати ХХ 199 кВт, КЗ 970 кВт.
Трифазний SFP-450000/330 на 450 МВА (363/20 кВ, OFAF) зроблено для блока когенераційної станції. Його втрати ХХ 203 кВт, КЗ 880 кВт, напруга КЗ 16 %, конструкція компактна, вібрації малі. Окремо TBEA випустила однофазні генераторні трансформатори 1000 кВ, які працюють на ТЕС Пін'юй.
Спільне для всіх моделей — висока стійкість до КЗ і механічна міцність, контроль полів розсіювання у великогабаритних конструкціях, низький рівень часткових розрядів, стійкість до перезбудження й перевантажень. Трансформатори ставлять у блоках ТЕС, АЕС і ГЕС, а також у пускорезервних схемах станцій.
Технічні характеристики
| Однофазні 500 кВ | DSP-375000/500: 375 МВА, (550/√3 −2×2,5 %)/24 кВ, ODWF, втрати ХХ ≤118 / КЗ ≤582 кВт |
|---|---|
| Трифазні 500 кВ | SSP-JT-700000/500 (збирання на майданчику); SSP-H-860000/500 — трифазна група 558 МВА, (550 ±5×2,5 %)/18 кВ |
| 330 кВ | SFP-450000/330: 450 МВА, 363/20 кВ, OFAF, ХХ 203 / КЗ 880 кВт |
| 1000 кВ | однофазні генераторні трансформатори 1000 кВ (ТЕС Пін'юй) |
| Охолодження | ODWF, OFAF |
| Шум | ≤72–80 дБ(А) |
| Група з'єднання | YNd11, Ii0 |
Запит ціни та строку поставки
TBEA SFP / DSP / SSP 330–1000 кВ — блочні (генераторні) трансформатори ТЕС, АЕС і ГЕС, TBEA. Відповідаємо протягом робочого дня.
Або напишіть на sales@usk.ua чи зателефонуйте 044 339-50-20.
Коди для митного оформлення
| УКТ ЗЕД (Україна) | 8504 23 00 00 |
|---|---|
| HS, 6 знаків | 8504 23 |
| CN (ЄС) | 8504 23 00 |
| HTSUS (США) | 8504 23 00 80 |
| Митний тариф КНР | 8504 23 10 00 (≤400 МВА) 8504 23 20 00 (>400 МВА) |
Коди довідкові: остаточний код визначається під час декларування за конкретною моделлю.
Питання та відповіді
Для яких енергоблоків призначені трансформатори?
Для блоків ТЕС, АЕС і ГЕС потужністю 300–1000 МВт з напругою мережі 330, 500 або 1000 кВ. TBEA постачала їх для вугільних блоків 660 і 1000 МВт і для ГЕС Байхетань.
Які параметри має DSP-375000/500?
Потужність 375 МВА, напруги (550/√3 −2×2,5 %)/24 кВ, охолодження ODWF. Втрати ХХ до 118 кВт, КЗ до 582 кВт, напруга КЗ 17 %, шум до 72 дБ(А).
Як доставити трансформатор на ГЕС із вузьким під'їздом?
SSP-JT-700000/500 перевозять частинами й збирають на майданчику з парофазним сушінням. Група SSP-H-860000/500 складається з трьох однофазних частин, і кожна має габарити однофазного апарата.
