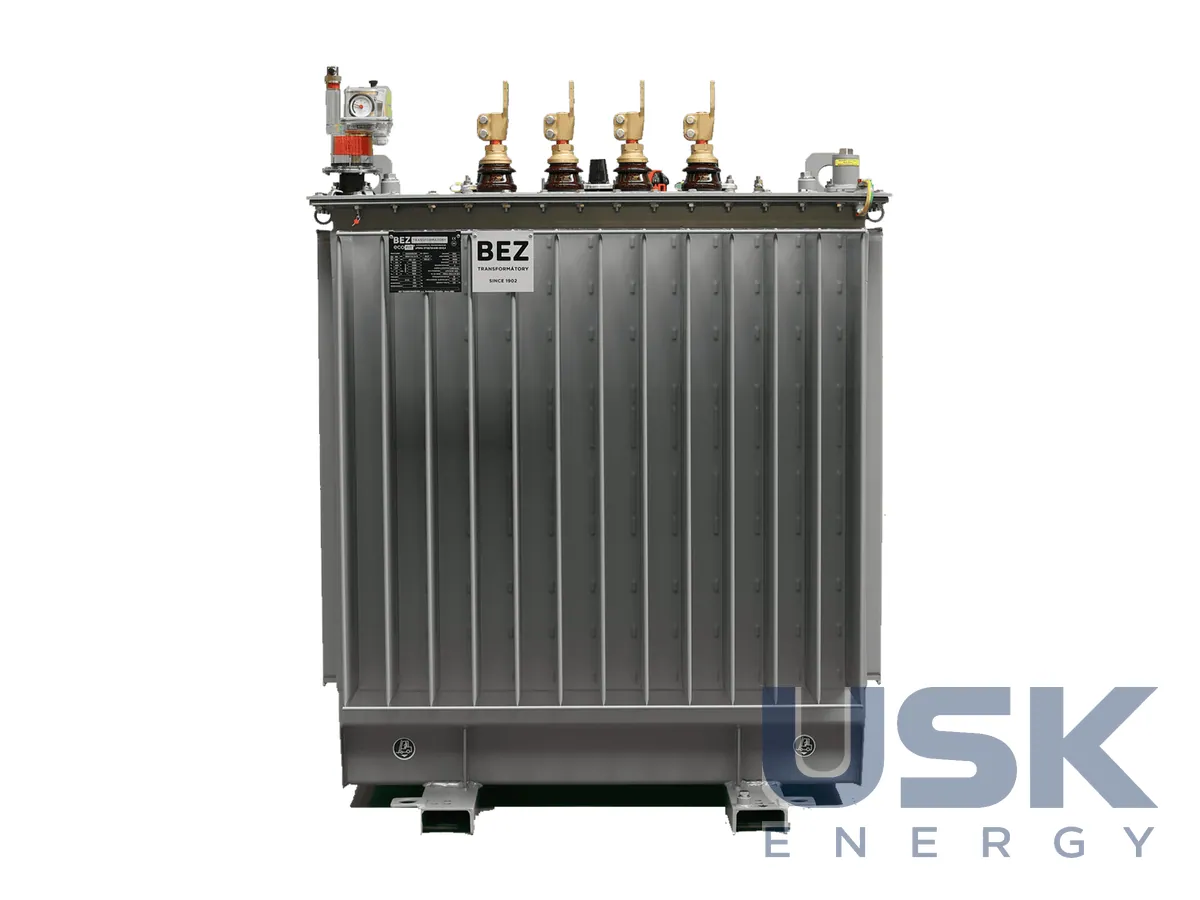

BEZ TOHn — масляні розподільчі та силові трансформатори до 16 МВА, 35 кВ
BEZ TOHn — масляні розподільчі та силові трансформатори потужністю до 16 МВА і напругою ВН до 35 кВ. Типовий діапазон 100–2500 кВА. Застосовуються в розподільчих мережах, промисловості та на електростанціях.
- Потужність
- до 16 МВА (типові 100–2500 кВА)
- Напруга ВН
- до 35 кВ
- Напруга НН
- 400/231; 420/242 В
- Регулювання
- ±2×2,5 % ПБВ; на запит РПН
Ціна, наявність і строк постачання — за запитом. Допоможемо з підбором аналога, митним оформленням і доставкою.
Опис
BEZ TOHn — серія масляних трансформаторів словацького заводу BEZ TRANSFORMÁTORY з Братислави для розподільчих мереж, промисловості та електростанцій. Потужність до 16 МВА, типовий діапазон 100–2500 кВА, напруга ВН до 35 кВ, НН 400/231 або 420/242 В. Завод працює понад 120 років, за останні 50 років випустив понад 250 000 трансформаторів, а проєктний термін служби своїх трансформаторів виробник вказує не менше 30 років. BEZ називає себе єдиним виробником розподільчих трансформаторів у Словаччині. Продукція постачається в Україну з 1970-х років, а у 2025 році за участі посольства України в Словаччині та коштом уряду Словаччини виконано комплексне постачання сухих і масляних трансформаторів для українських обленерго.
Вимоги екодизайну Директиви 2009/125/ЄС реалізуються Регламентом (ЄС) 2019/1783, який змінив і замінив Регламент 548/2014. Другий етап, Екодизайн 2021, діє з 1 липня 2021 року. Масляні трансформатори BEZ за каталогом виготовляються до максимальної робочої напруги обладнання Um 38,5 кВ з втратами холостого ходу та короткого замикання за 2-м етапом Регламенту та комплексом норм EN 50708. У каталозі наведено ряди Um ≤ 24 (25) кВ на 50–3150 кВА з алюмінієвими та мідними обмотками і Um 36 (38,5) кВ на 100–3150 кВА з алюмінієвими обмотками.
Ізоляційним і охолоджувальним середовищем служить мінеральна олива за EN IEC 60296, на замовлення біологічно розкладна рідина за EN 61099 або EN 62770. Охолодження ONAN, ONAF, KNAN або KNAF, у виконанні KNAN застосовують рідину з температурою займання понад 300 °C. Регулювання ±2×2,5 % ПБВ у знеструмленому стані, на запит з РПН. У каталозі є виконання з регулюванням під навантаженням для Um 24 (25) кВ потужністю 250–1600 кВА, приклад такого рішення постачання трансформатора 630 кВА з РПН для EAM Netz. Для промислових споживачів виготовлялися трансформатори 12,5 МВА 22 кВ. Для мереж, які переводять на іншу напругу, є перемикні трансформатори 20/15, 20/10, 20/11 і 22/10 кВ потужністю 100–1000 кВА. Клас ізоляції 105 °C (A), перевищення температури обмотки й оливи 65/60 K, перевантажувальна здатність за IEC 60076-7.
Захисний пристрій поєднує функції кількох приладів і контролює тиск, температуру, рівень оливи та утворення газів у трансформаторі, його висота над кришкою 300 мм. Стрілочний термометр показує температуру всередині трансформатора і додає 160 мм над кришкою. Штекерні вводи дають швидке підключення кабелю та закривають струмоведучі частини, їхня висота 90 мм над кришкою. Захисний кожух для вводів ВН/НН виконується зі ступенем захисту до IP54. Покриття класу C3 за EN ISO 12944-5, стандартний колір RAL 7033. Схеми з'єднання Dyn1, Dyn5 і Dyn11, стандарти STN EN 60076 та EN 50708.
Технічний опис BEZ охоплює транспортування та зберігання, встановлення, введення в роботу, перевірки та ревізії, а також доливання оливи, встановлення напруги перемикачем відгалужень і моменти затягування. Усі роботи з трансформатором виконують за п'ятьма правилами безпеки, тобто вимкнути, убезпечити від повторного ввімкнення, перевірити відсутність напруги, заземлити й закоротити, відгородити сусідні частини під напругою. Під час запиту вказують потужність, напруги ВН і НН, схему з'єднання, тип регулювання, охолодження та ізоляційну рідину.
Технічні характеристики
| Потужність | до 16 МВА (типові 100–2500 кВА) |
|---|---|
| Напруга ВН | до 35 кВ |
| Напруга НН | 400/231; 420/242 В |
| Регулювання | ±2×2,5 % ПБВ; на запит РПН |
| Охолодження | ONAN, ONAF, KNAN, KNAF |
| Схеми з'єднання | Dyn1, Dyn5, Dyn11 |
| Стандарти | STN EN 60076, EN 50708 |
Запит ціни та строку поставки
BEZ TOHn — масляні розподільчі та силові трансформатори до 16 МВА, 35 кВ, BEZ. Відповідаємо протягом робочого дня.
Або напишіть на sales@usk.ua чи зателефонуйте 044 339-50-20.
Коди для митного оформлення
| УКТ ЗЕД (Україна) | 8504 21 00 00 (масляні, ≤650 кВА) 8504 22 10 00 (масляні, 650–1600 кВА) 8504 22 90 00 (масляні, 1600–10000 кВА) 8504 23 00 00 (масляні, >10 МВА) |
|---|---|
| HS, 6 знаків | 8504 22 |
| CN (ЄС) | 8504 21 00 (масляні, ≤650 кВА) 8504 22 10 (масляні, 650–1600 кВА) 8504 22 90 (масляні, 1600–10000 кВА) 8504 23 00 (масляні, >10 МВА) |
| HTSUS (США) | 8504 21 00 40 (масляні, 50–100 кВА) 8504 21 00 60 (масляні, 100–500 кВА) 8504 21 00 80 (масляні, 500–650 кВА) 8504 22 00 40 (масляні, 650–2500 кВА) 8504 22 00 80 (масляні, 2500–10000 кВА) 8504 23 00 41 (масляні, 10–60 МВА) |
| Митний тариф КНР | 8504 21 00 00 (масляні, ≤650 кВА) 8504 22 00 00 (масляні, 650–10000 кВА) 8504 23 11 00 (масляні, 10–220 МВА) |
Коди довідкові: остаточний код визначається під час декларування за конкретною моделлю.
Питання та відповіді
Яка потужність і напруга трансформаторів TOHn?
До 16 МВА при напрузі ВН до 35 кВ, типовий ряд 100–2500 кВА.
Чи можна замовити TOHn з РПН?
Так, стандартно ПБВ ±2×2,5 %, на запит РПН. Наприклад, трансформатор 630 кВА з РПН постачався для EAM Netz.
Які види охолодження доступні?
ONAN, ONAF, KNAN і KNAF.
