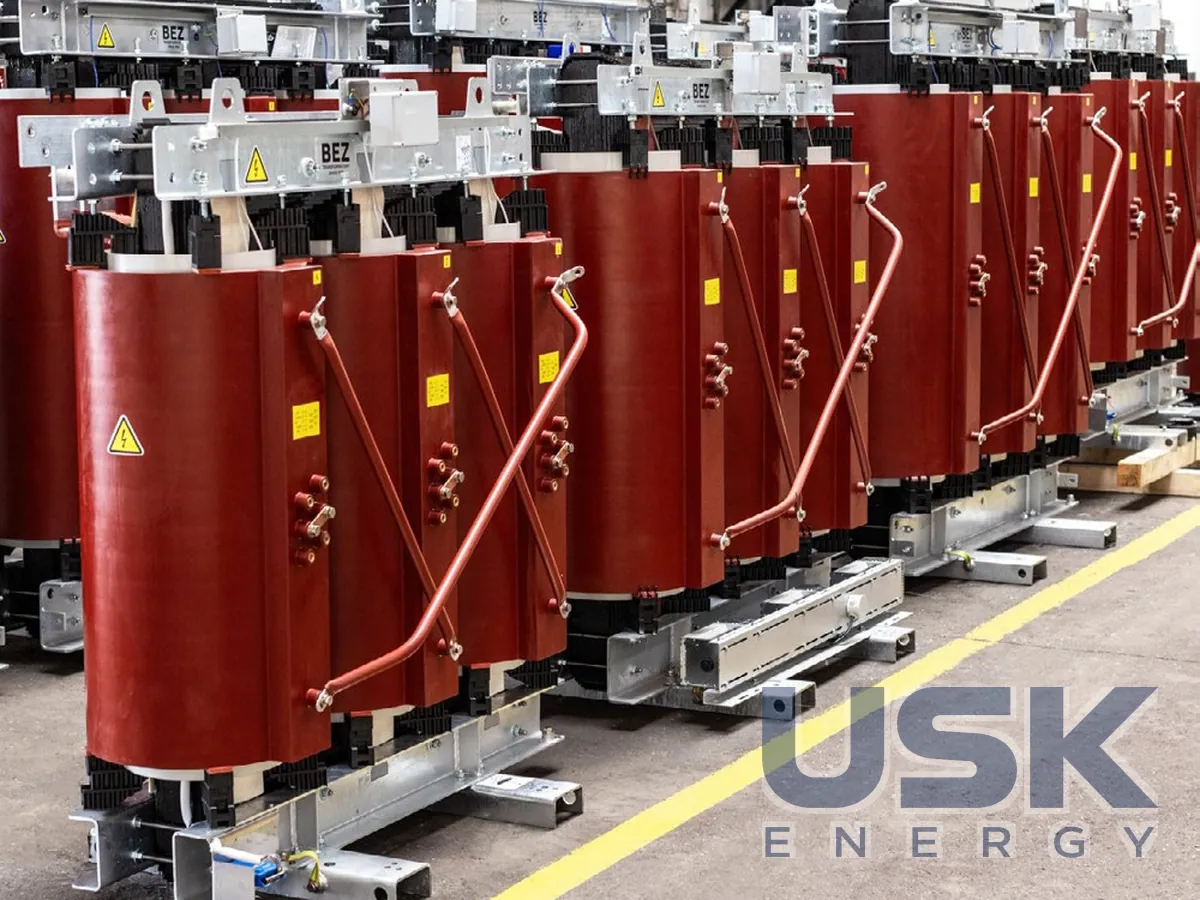

BEZ TSE / TUSE — сухі трансформатори з литою ізоляцією до 6300 кВА, 35 кВ
BEZ TSE і TUSE — сухі трансформатори з епоксидною литою ізоляцією потужністю до 6300 кВА і напругою ВН до 35 кВ. Для класів до 22 кВ доступні 100–6300 кВА, для 35 кВ 100–4000 кВА. Виконання TUSE постачається з екрануванням.
- Потужність
- 100–6300 кВА (до 22 кВ); 100–4000 кВА (до 35 кВ)
- Напруга ВН
- до 35 кВ
- Напруга НН
- 400/231; 420/242 В
- Регулювання
- ±2×2,5 % ПБВ
Ціна, наявність і строк постачання — за запитом. Допоможемо з підбором аналога, митним оформленням і доставкою.
Опис
BEZ TSE і TUSE — сухі трансформатори з епоксидною литою ізоляцією словацького заводу BEZ TRANSFORMÁTORY для внутрішнього встановлення в будівлях, ТП і на промислових об'єктах. Виконання TUSE має екранування. Потужність 100–6300 кВА для класів до 22 кВ і 100–4000 кВА для класу 35 кВ, напруга НН 400/231 або 420/242 В. Виробництво в Братиславі має понад 120 років досвіду, за останні 50 років завод випустив понад 250 000 трансформаторів, а проєктний термін служби становить не менше 30 років. Продукцію BEZ постачають в Україну з 1970-х років, у 2025 році за участі посольства України в Словаччині та коштом уряду Словаччини виконано комплексне постачання сухих і масляних трансформаторів для українських обленерго.
Сухі трансформатори з литою ізоляцією виготовляються відповідно до Регламенту Комісії (ЄС) 2019/1783, який змінює Регламент 548/2014 щодо виконання Директиви 2009/125/ЄС, а також за STN EN IEC 60076-11 і комплексом норм EN 50708. Втрати холостого ходу та короткого замикання відповідають 2-му етапу Регламенту, Екодизайну 2021, що діє з 1 липня 2021 року. Для власника це менше енергії, яка витрачається на нагрівання трансформатора та приміщення протягом усього терміну служби.
Клас нагрівостійкості ізоляції 155 °C (F), середнє перевищення температури обмотки 100 K. Охолодження природне AN, з вентиляторами AN/AF номінальна потужність короткочасно зростає на 40 %. Такий запас зручний для пікових навантажень у будівлях і на виробництві, коли вентилятори вмикаються лише на час піку. В обмотку НН вбудовано датчики температури, 2 терморезистори PTC або один датчик PT100 на фазу. Сигнали датчиків обробляє тепловий захист, у технічному описі наведено схеми підключення PTC-реле MSF 220V та MSF 220VU, приладу T154 і PTC-реле MSF 220K.
Регулювання напруги ±2×2,5 % ПБВ у знеструмленому стані, схеми з'єднання Dyn1, Dyn5 і Dyn11, інші параметри на запит. Розміри виводів НН у каталозі наведено для напруг 400 і 420 В. Технічний опис містить вимоги до місця встановлення, мінімальних ізоляційних відстаней, природного охолодження циркуляцією повітря та підключення до виводів, а також до регулярних ревізій. Трансформатор можна постачати в захисній шафі, що закриває струмоведучі частини.
Сухе виконання з литою ізоляцією обирають там, де олива в приміщенні небажана, тобто у вбудованих ТП громадських і житлових будівель, на промислових об'єктах і в місцях з підвищеними вимогами до пожежної безпеки. Відсутність рідини знімає питання маслоприймачів і контролю оливи, а обслуговування зводиться до оглядів, очищення від пилу та перевірки теплового захисту. Під час запиту вказують потужність, напругу ВН і НН, схему з'єднання, потрібність екранування TUSE, захисної шафи та вентиляторів AN/AF.
Технічні характеристики
| Потужність | 100–6300 кВА (до 22 кВ); 100–4000 кВА (до 35 кВ) |
|---|---|
| Напруга ВН | до 35 кВ |
| Напруга НН | 400/231; 420/242 В |
| Регулювання | ±2×2,5 % ПБВ |
| Охолодження | AN; AN/AF (+40 % короткочасно з вентиляторами) |
| Схеми з'єднання | Dyn1, Dyn5, Dyn11 |
| Стандарти | IEC 60076-11, EN 50708 |
Запит ціни та строку поставки
BEZ TSE / TUSE — сухі трансформатори з литою ізоляцією до 6300 кВА, 35 кВ, BEZ. Відповідаємо протягом робочого дня.
Або напишіть на sales@usk.ua чи зателефонуйте 044 339-50-20.
Коди для митного оформлення
| УКТ ЗЕД (Україна) | 8504 33 00 90 (сухі, 16–500 кВА) 8504 34 00 00 (сухі, >500 кВА) |
|---|---|
| HS, 6 знаків | 8504 34 |
| CN (ЄС) | 8504 33 00 (сухі, 16–500 кВА) 8504 34 00 (сухі, >500 кВА) |
| HTSUS (США) | 8504 33 00 40 (сухі, 50–500 кВА) 8504 34 00 00 (сухі, >500 кВА) |
| Митний тариф КНР | 8504 33 90 00 (сухі, 16–500 кВА) 8504 34 90 00 (сухі, >500 кВА) |
Коди довідкові: остаточний код визначається під час декларування за конкретною моделлю.
Питання та відповіді
Яка максимальна потужність при 35 кВ?
Для класу 35 кВ доступні 100–4000 кВА, до 6300 кВА виготовляються трансформатори класів до 22 кВ.
Чим TUSE відрізняється від TSE?
Виконання TUSE має екранування, ізоляція в обох епоксидна лита.
Наскільки можна підвищити потужність вентиляторами?
У режимі AN/AF потужність короткочасно зростає на 40 %.
