TBEA ODFS / ODFPSZ / OSFSZ 330–750 кВ — автотрансформатори й трансформатори зв'язку мереж
TBEA ODFS, ODFPSZ і OSFSZ — автотрансформатори й трансформатори зв'язку потужністю 180–1000 МВА для підстанцій 330, 500 і 750 кВ. Однофазні та трифазні моделі мають ПБЗ або РПН, охолодження ONAN/ONAF чи ODAF. Трифазний апарат на 1000 МВА збирають на майданчику.
- 750 кВ
- ODFPSZ-700000/750: 700 МВА, (765/√3)/(530/√3 ±8×0,625 %)/63 кВ, РПН у нейтралі
- 500 кВ однофазні
- ODFS-334000/500, ODFSZ-250000/500: (525/√3)/(230/√3)/36 кВ, ПБЗ або РПН
- 500 кВ трифазний, збирання на майданчику
- OSFPS-JT-1000000/500: 1000 МВА, 525/230/35 кВ, ODAF
- 330 кВ
- OSFSZ-360000/330: 360 МВА, (345 ±8×1,25 %)/121/35 кВ, ONAF
Ціна, наявність і строк постачання — за запитом. Допоможемо з підбором аналога, митним оформленням і доставкою.
Опис
Лінійка TBEA для підстанцій 330–750 кВ об'єднує однофазні й трифазні автотрансформатори та трансформатори зв'язку. Вони з'єднують мережі суміжних класів напруги, а знижувальні трансформатори живлять власні потреби великих підстанцій. Апарати працюють на підстанціях 330, 500 і 750 кВ, у міжсистемних зв'язках і на перетворювальних підстанціях постійного струму.

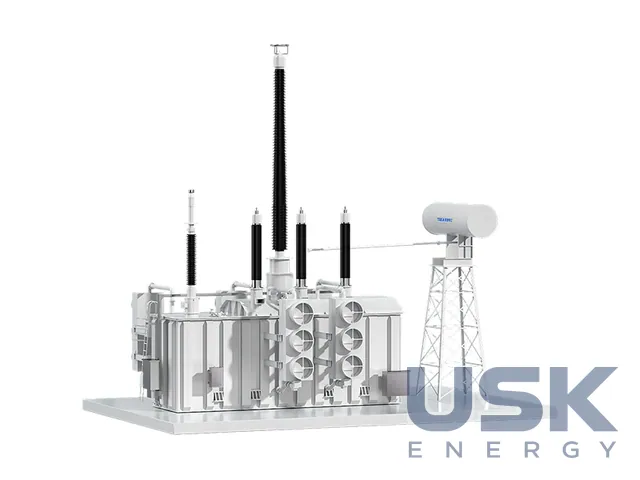

Найбільший у ряду однофазний ODFPSZ-700000/750 має потужність 700 МВА і напруги (765/√3)/(530/√3 ±8×0,625 %)/63 кВ. Регулювання під навантаженням виконано в нейтралі за схемою змінного потоку. Апарат складається з основного й регулювально-компенсаційного трансформаторів, з'єднаних через вводи, причому основний може працювати окремо. Однофазна конструкція полегшує транспортування й такелаж, тому модель ставлять на великих перетворювальних підстанціях і в мережах 750 кВ.

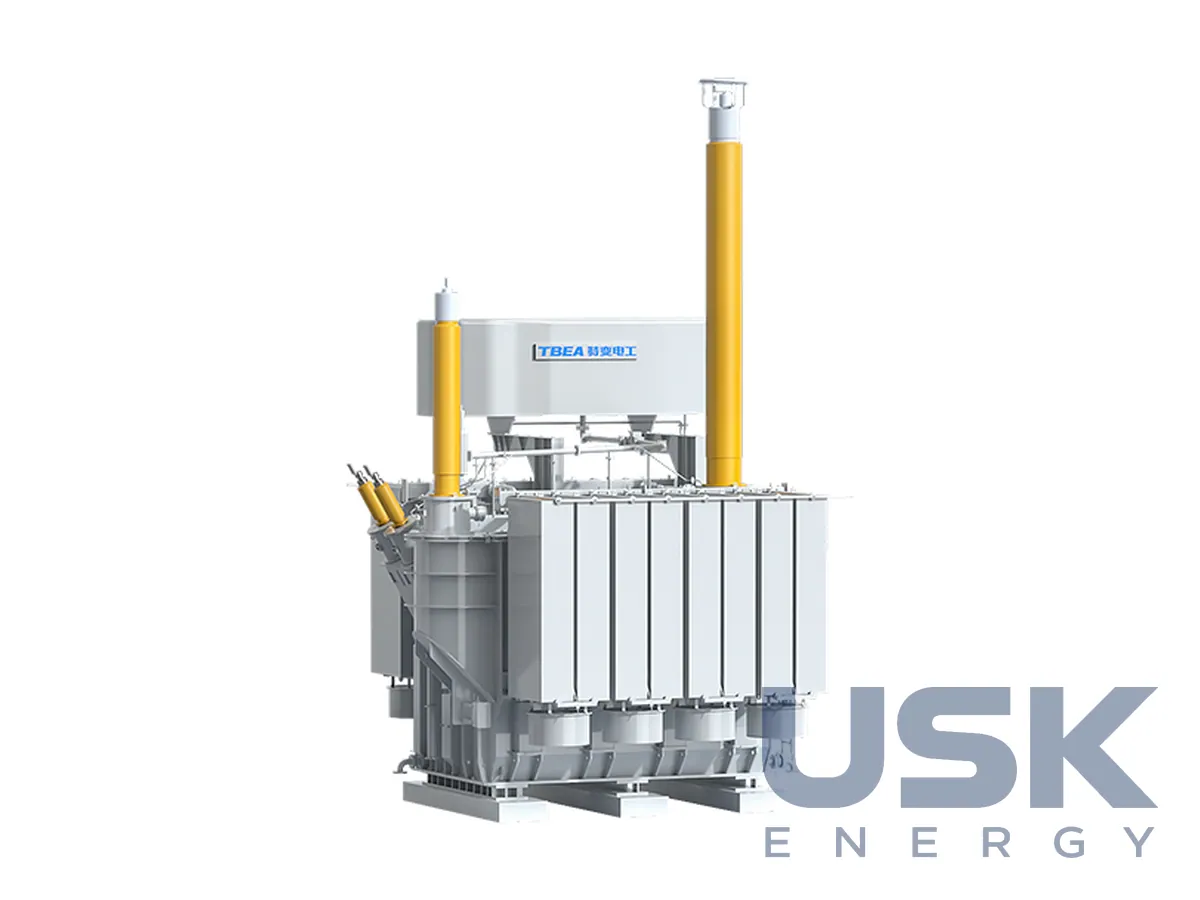

Для мереж 500 кВ випускаються однофазні автотрансформатори зв'язку ODFS-334000/500 на 334 МВА з ПБЗ і регулюванням на головному стрижні та ODFSZ-250000/500 на 250 МВА з РПН на бічному стрижні. Напруги обох (525/√3)/(230/√3)/36 кВ. У ODFSZ-250000/500 потужності обмоток 250/250/80 МВА, втрати холостого ходу 67,8 кВт, втрати КЗ 349,5 кВт. Напруги КЗ становлять 14 % для ВН-СН, 50 % для ВН-НН і 35 % для СН-НН, охолодження ONAN/ONAF (70/100 %), шум 70 дБ(А). За даними виробника рівні ізоляції SI1175 LI1550 AC680 з боку ВН, LI950 AC395 з боку СН і LI200 AC85 для обмотки НН, нейтраль LI325 AC140.

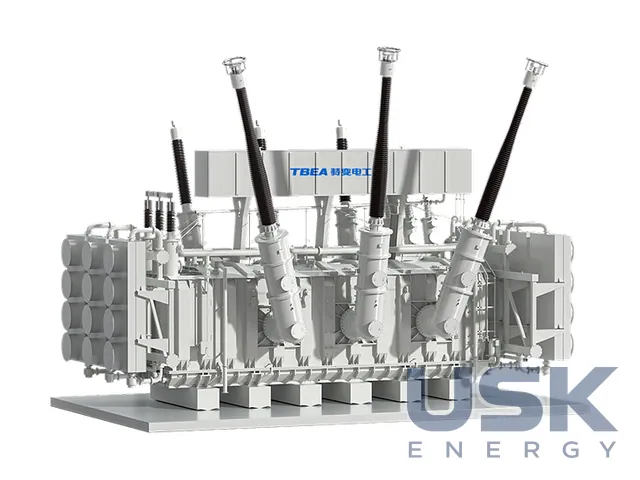

Трифазний OSFPS-JT-1000000/500 на 1000 МВА (525/230/35 кВ, ODAF) приходить на об'єкт у розібраному вигляді. На майданчику його збирають і сушать такою самою установкою парофазного сушіння, як на заводі, тож транспортних обмежень немає. Трифазний OSFSZ-360000/330 на 360 МВА має напруги (345 ±8×1,25 %)/121/35 кВ, охолодження ONAF, компактну конструкцію й навісні радіатори. Його втрати ХХ до 87 кВт, КЗ до 705 кВт, шум до 67 дБ(А). Знижувальний SF-180000/500 (180 МВА, 525/36 кВ, YNd11) живить власні потреби підстанцій надвисокої напруги.
Спільне для серії — посилена ізоляція з оптимізацією поля в критичних зонах і низьким рівнем часткових розрядів. Стійкість до КЗ перевіряють розрахунковим моделюванням, поля розсіювання придушують, щоб зменшити додаткові втрати й місцеві перегріви. Температурні характеристики добрі, строк служби збільшений.
Технічні характеристики
| 750 кВ | ODFPSZ-700000/750: 700 МВА, (765/√3)/(530/√3 ±8×0,625 %)/63 кВ, РПН у нейтралі |
|---|---|
| 500 кВ однофазні | ODFS-334000/500, ODFSZ-250000/500: (525/√3)/(230/√3)/36 кВ, ПБЗ або РПН |
| 500 кВ трифазний, збирання на майданчику | OSFPS-JT-1000000/500: 1000 МВА, 525/230/35 кВ, ODAF |
| 330 кВ | OSFSZ-360000/330: 360 МВА, (345 ±8×1,25 %)/121/35 кВ, ONAF |
| Трансформатор ВП ПС | SF-180000/500: 180 МВА, 525/36 кВ |
| Охолодження | ONAN/ONAF (70/100 %), ONAF, ODAF |
| Втрати (приклад) | ODFSZ-250000/500: ХХ 67,8 кВт, КЗ 349,5 кВт |
| Шум | 67–70 дБ(А) (залежно від потужності) |
Запит ціни та строку поставки
TBEA ODFS / ODFPSZ / OSFSZ 330–750 кВ — автотрансформатори й трансформатори зв'язку мереж, TBEA. Відповідаємо протягом робочого дня.
Або напишіть на sales@usk.ua чи зателефонуйте 044 339-50-20.
Коди для митного оформлення
| УКТ ЗЕД (Україна) | 8504 23 00 00 |
|---|---|
| HS, 6 знаків | 8504 23 |
| CN (ЄС) | 8504 23 00 |
| HTSUS (США) | 8504 23 00 80 |
| Митний тариф КНР | 8504 23 10 00 (≤400 МВА) 8504 23 20 00 (>400 МВА) |
Коди довідкові: остаточний код визначається під час декларування за конкретною моделлю.
Питання та відповіді
Яке регулювання напруги має ODFPSZ-700000/750?
РПН у нейтралі за схемою змінного потоку з діапазоном ±8×0,625 %. Основний і регулювально-компенсаційний трансформатори з'єднуються через вводи.
Які втрати в автотрансформатора ODFSZ-250000/500?
Втрати холостого ходу 67,8 кВт, втрати КЗ 349,5 кВт. Напруги КЗ 14 % ВН-СН, 50 % ВН-НН і 35 % СН-НН.
Для яких об'єктів призначена лінійка?
Для підстанцій 330, 500 і 750 кВ, міжсистемних зв'язків і перетворювальних підстанцій постійного струму. Трансформатор SF-180000/500 на 180 МВА живить власні потреби підстанцій надвисокої напруги.
