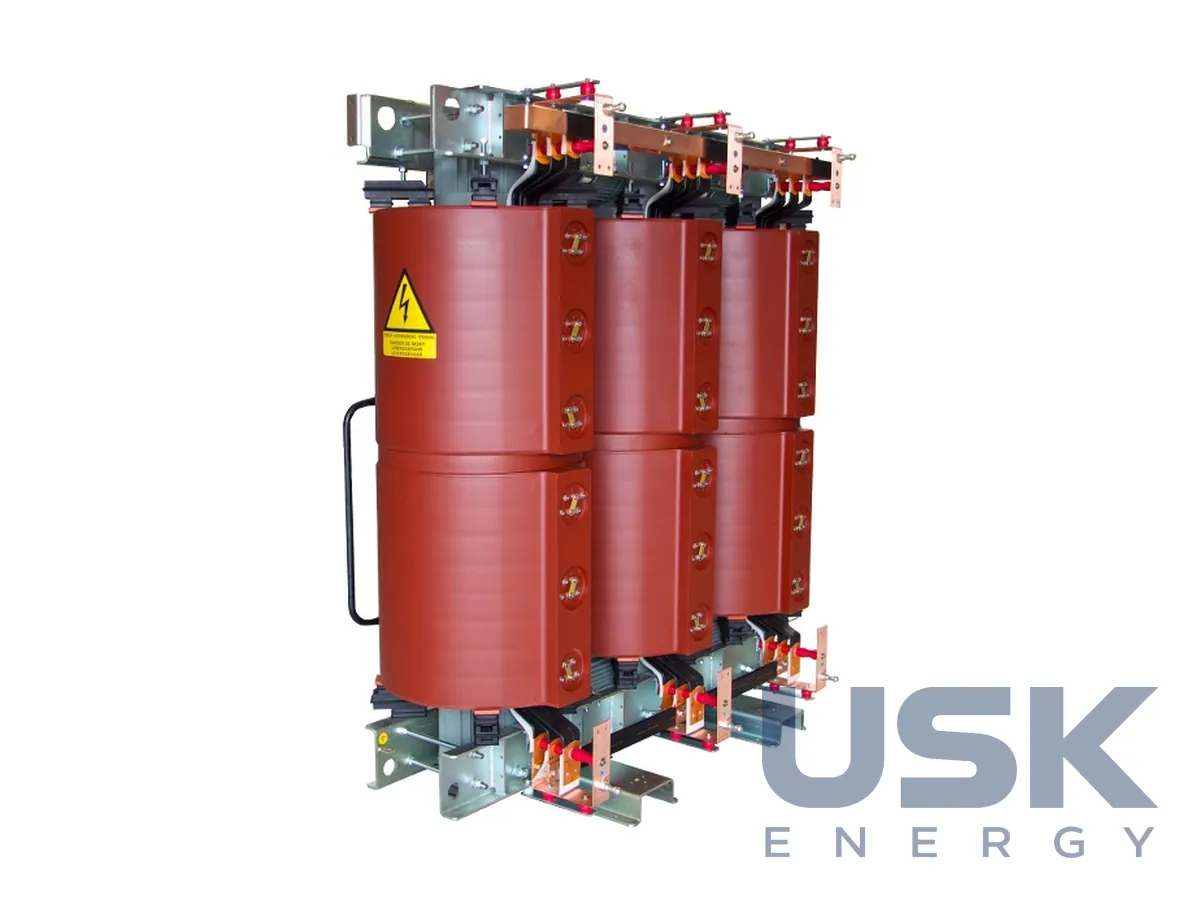

SEA TTR — сухий трансформатор із литою ізоляцією до 30 МВА
SEA TTR, сухий трансформатор із литою ізоляцією потужністю до 30 МВА і рівнем ізоляції до LI 200 кВ. Серія охоплює розподільчі, промислові та силові трансформатори для внутрішнього й зовнішнього встановлення.
- Потужність
- до 30 МВА
- Рівень ізоляції
- до LI 200 кВ
- Ізоляція
- обмотки СН залиті епоксидною смолою у вакуумі
- Класи за IEC 60076-11
- E4, C5 (робота до −50 °C), F1
Ціна, наявність і строк постачання — за запитом. Допоможемо з підбором аналога, митним оформленням і доставкою.
Опис
SEA TTR, це розподільчі, промислові та силові сухі трансформатори з литою ізоляцією для внутрішнього й зовнішнього встановлення. Обмотки СН заливаються епоксидною смолою у вакуумі, межі серії становлять 30 МВА за потужністю та LI 200 кВ за рівнем ізоляції. Трансформатори встановлюють у будівлях, лікарнях, тунелях, на суднах, ВЕС і офшорних платформах. Виробник також називає аеропорти, крани, зони водозаборів і харчові виробництва, тобто всі місця, де масляний трансформатор обмежений через пожежний ризик чи загрозу забруднення.
Конструкція активної частини буває простою концентричною або багатоконцентричною, ярусною, з проміжним ярмом або без нього. Опційно ставляться РПН (OLTC), дво- і багатоярусне виконання, кілька вторинних обмоток. Охолодження AN, AF або AFWF. За даними SEA литий трансформатор добре переносить перевантаження та збурення в мережі, сейсмічні впливи й вібрацію, а матеріали та геометрію магнітопроводу підбирають так, щоб знизити шум у будівлях. Компактні габарити й гнучке розташування виводів спрощують розміщення в тісних приміщеннях і готових кіосках.
За IEC 60076-11 серія має класи E4, C5 з роботою до −50 °C і F1. Розшифровка проста. Трансформатор придатний для зон із сильним забрудненням і частою конденсацією, де відносна вологість перевищує 95%. Найнижча температура експлуатації становить −50 °C, а зберігання й транспортування допускаються при −60 °C. За пожежним класом матеріали не містять галогенів, димоутворення обмежене, трансформатор самозгасає і мало додає теплової енергії до зовнішнього джерела вогню.
Для зовнішнього встановлення доступний набір кожухів IP20, IP21, IP31, IP23 і IP33. Для менших потужностей SEA пропонує тип TTR IP00 без кожуха, валідований за вимогами ENEL. Технічні каталоги наводять дані для трифазних розподільчих трансформаторів 50 Гц при температурі навколишнього повітря 40 °C, вторинна напруга холостого ходу становить 400 В або 415÷433 В. У каталогах ECO+P вона вказана як 410÷433 В, а самі трансформатори ECO+P виконані за регламентом ЄС № 548/2014 на рівні Tier I і Tier II. Виготовлення за Ecodesign, IEC/CENELEC, ANSI/IEEE, NEMA, BS, DIN і ГОСТ.
Програма випробувань ширша за мінімальну. Крім типових, SEA проводить спеціальні випробування, наприклад на нагрів із послідовними циклами перевантажень. Нижня межа температури середовища в розрахунку становить мінус 50 °C, верхню задає замовник. Обслуговування литого трансформатора невелике, зводиться до періодичного огляду, очищення поверхні обмоток від пилу та перевірки затягування контактів. Для запиту варто вказати потужність, напруги, групу з'єднання, тип регулювання (ПБВ чи РПН), клас Tier, ступінь захисту кожуха та місце встановлення. Для суден, офшору й ВЕС окремо описують вібрацію, вологість і простір під трансформатор, бо від цього залежать кріплення та тип кожуха.
Технічні характеристики
| Потужність | до 30 МВА |
|---|---|
| Рівень ізоляції | до LI 200 кВ |
| Ізоляція | обмотки СН залиті епоксидною смолою у вакуумі |
| Класи за IEC 60076-11 | E4, C5 (робота до −50 °C), F1 |
| Охолодження | AN, AF, AFWF |
| Опції | РПН (OLTC), дво- і багатоярусне виконання, кілька вторинних обмоток, виконання IP00 |
| Стандарти | Ecodesign, IEC/CENELEC, ANSI/IEEE, NEMA, BS, DIN, ГОСТ |
Запит ціни та строку поставки
SEA TTR — сухий трансформатор із литою ізоляцією до 30 МВА, SEA Trasformatori. Відповідаємо протягом робочого дня.
Або напишіть на sales@usk.ua чи зателефонуйте 044 339-50-20.
Коди для митного оформлення
| УКТ ЗЕД (Україна) | 8504 33 00 90 (сухі, 16–500 кВА) 8504 34 00 00 (сухі, >500 кВА) |
|---|---|
| HS, 6 знаків | 8504 34 |
| CN (ЄС) | 8504 33 00 (сухі, 16–500 кВА) 8504 34 00 (сухі, >500 кВА) |
| HTSUS (США) | 8504 33 00 20 (сухі, 16–50 кВА) 8504 33 00 40 (сухі, 50–500 кВА) 8504 34 00 00 (сухі, >500 кВА) |
| Митний тариф КНР | 8504 33 90 00 (сухі, 16–500 кВА) 8504 34 90 00 (сухі, >500 кВА) |
Коди довідкові: остаточний код визначається під час декларування за конкретною моделлю.
Питання та відповіді
Які кліматичні та пожежні класи в SEA TTR?
За IEC 60076-11 класи E4, C5 і F1, клас C5 допускає роботу до −50 °C.
Чи можна встановлювати SEA TTR зовні або на судні?
Так, серія випускається для внутрішнього й зовнішнього встановлення та застосовується на суднах, ВЕС і офшорних платформах.
Чи є в SEA TTR регулювання під навантаженням?
Так, опційно встановлюється РПН (OLTC). Потужність серії до 30 МВА, охолодження AN, AF або AFWF.
