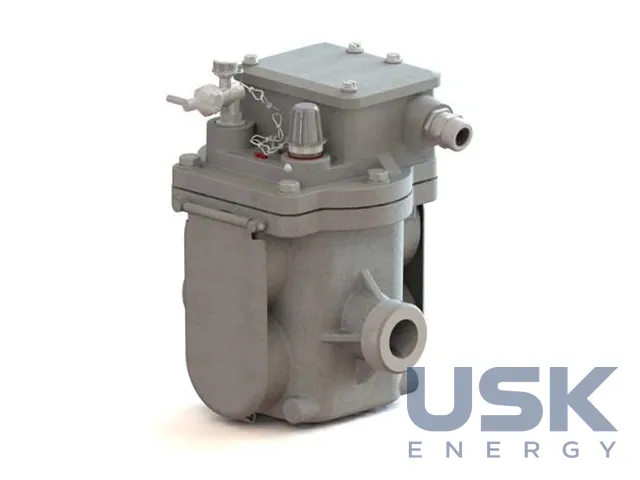

EMB — двопоплавкове газове реле Бухгольца DN25/50/80 для силових трансформаторів і реакторів
Двопоплавкове реле Бухгольца — основне газове реле EMB для силових масляних трансформаторів із розширювачем і дугогасних реакторів будь-якої потужності. Воно розрізняє виділення газу, витік оливи й раптове пошкодження з кидком тиску та подає окремі сигнали на попередження і відключення. Типоряд охоплює приєднання DN 25, DN 50 і DN 80, маса 3,6–6,2 кг.
- Умовний прохід
- DN 25, DN 50, DN 80
- Потужність трансформатора
- DN25 — ≤5000 кВА; DN50 — 5000–10 000 кВА; DN80 — ≥10 000 кВА
- Типи
- 04, 21 (різьба); 05–09, 23, 24, 26 (фланець круглий); 27, 28, 31 (гладкий фланець); 10 (квадратний); 62, 63 (GB); 41–43 (NF); 51–53 (BS)
- Контакти
- AC/DC 5–250 В, 0,01–6 А; AC 1500 ВА / DC 1250 Вт
Ціна, наявність і строк постачання — за запитом. Допоможемо з підбором аналога, митним оформленням і доставкою.
Опис
Реле винайшов Макс Бухгольц 1921 року, у Барлебені його випускають з 1951 року, і за 70 років EMB продала понад 1,7 млн таких апаратів. Реле вбудовують у трубопровід між баком і розширювачем, умовний прохід труби і реле має збігатися. Ухил труби до розширювача від 0° до 5°, коліна не допускаються, згини роблять з внутрішнім радіусом понад 50 мм. У трансформаторах з еластичною діафрагмою в розширювачі те саме реле слугує сигналізатором розриву діафрагми.
Під час часткових розрядів, перегрівання чи розкладання ізоляції газ піднімається в корпус реле і витісняє оливу. Верхній поплавець опускається, замикає геркон сигнального кола, і черговий персонал отримує попередження. Якщо тече олива, спершу спрацьовує верхній поплавець, потім нижній, який дає команду на відключення. Раптове пошкодження з кидком тиску жене потік оливи до розширювача, той відхиляє струминну заслінку, утримувану постійним магнітом, і реле відключає трансформатор менш ніж за 0,1 с. Уставку за потоком обирають із ряду 0,65–3,00 м/с, за газом реле спрацьовує при 200–300 см³.
Типорозмір вибирають за потужністю. DN 25 ставлять на трансформатори до 5000 кВА, DN 50 на 5000–10 000 кВА, DN 80 на машини понад 10 000 кВА. Є різьбові типи 04 і 21, фланцеві з круглим фланцем (05–09, 23, 24, 26), з гладким фланцем (27, 28, 31) та з квадратним фланцем (10). Під трубопроводи інших стандартів випускають виконання з приєднувальними розмірами за китайським стандартом (62, 63), колишніми французьким (41–43) і британським (51–53) стандартами.

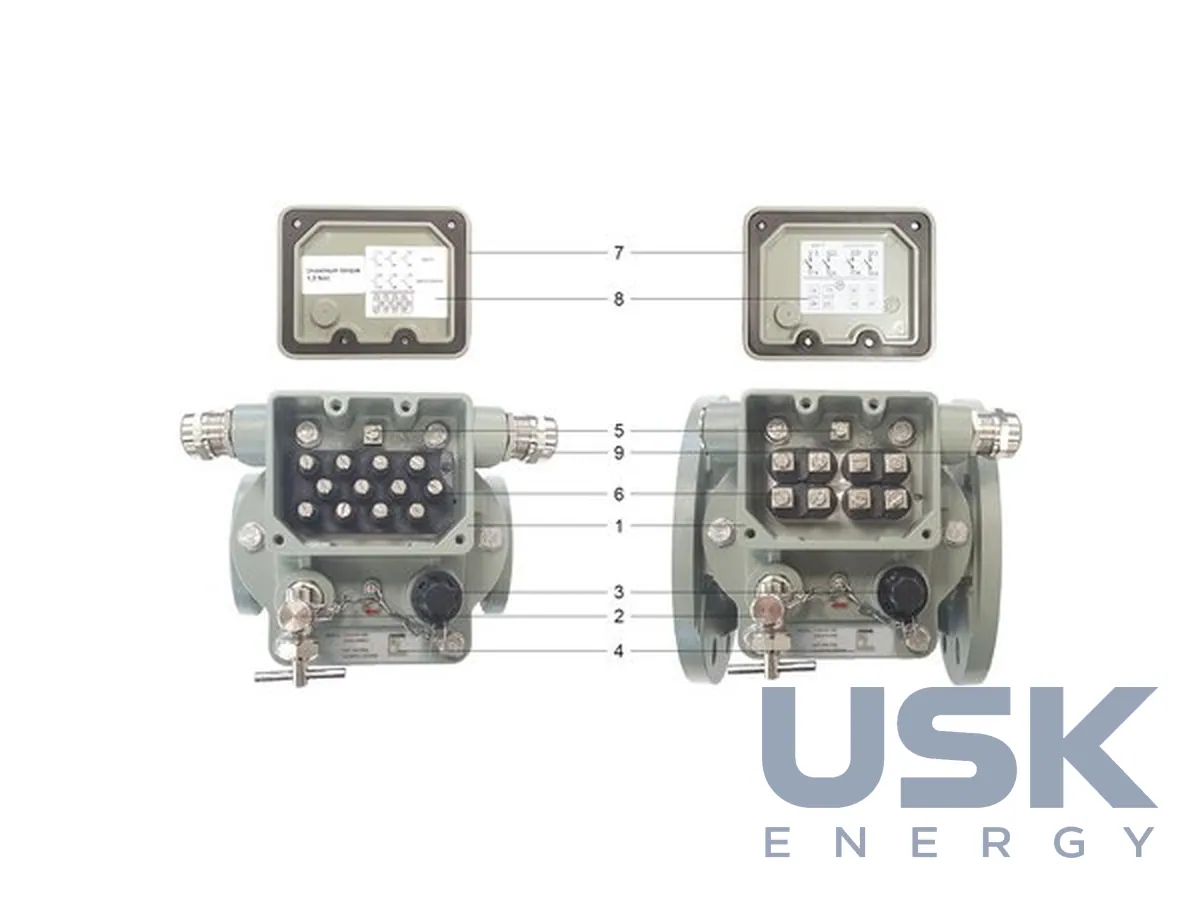

Корпус відлито з алюмінієвого сплаву, оглядові вікна мають шкалу об'єму газу, ступінь захисту IP56. Кабель заводять через вводи M20/M25 або 1/2″ NPT, колір RAL і набір контактів (замикальні, розмикальні, перемикальні) задають у замовленні. Контакти розраховані на AC/DC 5–250 В і 0,01–6 А, електрична міцність 2500 В. Реле працює за температури середовища −40…+55 °C і оливи −40…+115 °C, у спецвиконанні до +135 °C, за в'язкості рідини 1–1100 мм²/с. Воно витримує вібрацію та удари класу 4M6, тиск 0,25 МПа, вакуум і магнітні поля 25 мТл. Реле відповідають EN 50216-2 та IEC 60076-22-1.
Технічні характеристики
| Умовний прохід | DN 25, DN 50, DN 80 |
|---|---|
| Потужність трансформатора | DN25 — ≤5000 кВА; DN50 — 5000–10 000 кВА; DN80 — ≥10 000 кВА |
| Типи | 04, 21 (різьба); 05–09, 23, 24, 26 (фланець круглий); 27, 28, 31 (гладкий фланець); 10 (квадратний); 62, 63 (GB); 41–43 (NF); 51–53 (BS) |
| Контакти | AC/DC 5–250 В, 0,01–6 А; AC 1500 ВА / DC 1250 Вт |
| Спрацювання за газом | 200–300 см³ |
| Спрацювання за потоком | 0,65–3,00 м/с ±15 % |
| Час спрацювання заслінки | < 0,1 с |
| Температура рідини | −40…+115 °C |
| Вібростійкість | 2–200 Гц, 2 g; удар 25 g, 6 мс (4M6) |
| Ступінь захисту | IP56 |
| Маса | 3,6–6,2 кг |
| Стандарти | EN 50216-2, IEC 60076-22-1 |
Заміна для
реле захисту трансформатора РЗТ-25, РЗТ-50, РЗТ-80 (двопоплавкові газові реле DN25/DN50/DN80), РГЧЗ-66, BF-80/Q
підбір за призначенням і основними параметрами, уточнюйте у менеджера
Запит ціни та строку поставки
EMB — двопоплавкове газове реле Бухгольца DN25/50/80 для силових трансформаторів і реакторів, EMB. Відповідаємо протягом робочого дня.
Або напишіть на sales@usk.ua чи зателефонуйте 044 339-50-20.
Коди для митного оформлення
| УКТ ЗЕД (Україна) | 8536 49 00 00 |
|---|---|
| HS, 6 знаків | 8536 49 |
| CN (ЄС) | 8536 49 00 |
| HTSUS (США) | 8536 49 00 85 |
| Митний тариф КНР | 8536 49 00 00 |
Коди довідкові: остаточний код визначається під час декларування за конкретною моделлю.
Питання та відповіді
Як вибрати умовний прохід реле за потужністю трансформатора?
DN 25 застосовують для трансформаторів до 5000 кВА, DN 50 для 5000–10 000 кВА, DN 80 для потужностей понад 10 000 кВА.
За яких уставок спрацьовує реле?
За газом реле спрацьовує при накопиченні 200–300 см³, уставку за потоком оливи обирають у межах 0,65–3,00 м/с з допуском ±15 %. Заслінка спрацьовує менш ніж за 0,1 с.
Чи підходить це реле як заміна РЗТ-80?
Для трансформаторів понад 10 000 кВА EMB випускає двопоплавкові реле на DN 80 з сигналізацією і відключенням. Конкретний тип підбирають за призначенням і розмірами фланця, остаточно разом з менеджером.
