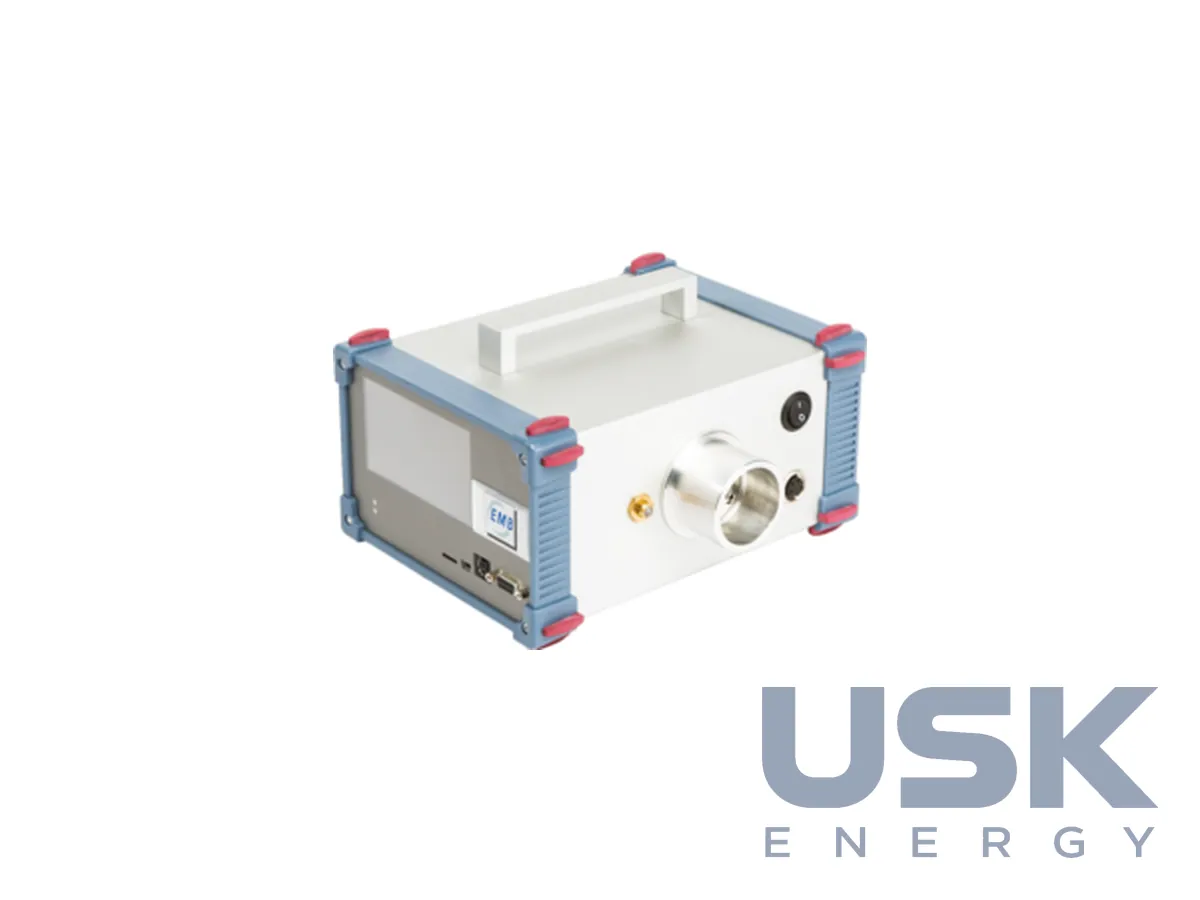

EMB BGT 4.1 / BGT 4.2 з пробовідбірником BGS — переносний аналізатор газу з реле Бухгольца
Buchholz Gas Tester BGT — переносні аналізатори EMB, якими газ із реле Бухгольца аналізують прямо біля трансформатора. За результатом швидко видно, чи спричинене спрацювання реле реальним пошкодженням чи потраплянням повітря, і можна вирішувати, вмикати трансформатор повторно чи ні.
- BGT 4.1
- концентрація водню H2 (критерій «газ пошкодження чи повітря»)
- BGT 4.2
- H2, CO2, CO, C2H2 і сума вуглеводнів
- Пробовідбірник BGS
- до 100 мл, зберігання проби до 5 діб; для аналізу ≈ 65 мл
- Живлення
- 100–230 В AC через адаптер; 12 В DC через інвертор
Ціна, наявність і строк постачання — за запитом. Допоможемо з підбором аналога, митним оформленням і доставкою.
Опис
Гази в оливонаповненому обладнанні з'являються і під час природного старіння оливи, але за серйозного дефекту їх стає значно більше. Вільний газ піднімається і збирається в реле Бухгольца. Пробу краще відбирати одразу, бо частина компонентів з часом розчиняється в оливі, і характерна картина газів пошкодження зникає.
BGT 4.1 вимірює концентрацію водню у відібраному газі. Водень утворюється за всіх видів пошкоджень, тому цього вистачає для висновку «газ пошкодження чи повітря». BGT 4.2 додатково визначає діоксид і оксид вуглецю, ацетилен і суму вуглеводнів. За цим набором можна судити про характер дефекту, тобто дуговий розряд, розряди низької енергії, термічний дефект або участь твердої целюлозної ізоляції. Другий датчик вимірює вологість газу і компенсує похибку. Калібрування одноточкове за повітрям, калібрування за воднем користувач виконує сам.
Газ подають у прилад пробовідбірником Buchholz Gas Sampler BGS, який входить до комплекту. Це циліндр із поршнем і зворотним клапаном, що герметично відокремлює пробу від атмосфери. Оливоуловлювач на патрубку не пускає залишки оливи в циліндр. Місткість до 100 мл, для аналізу на місці потрібно близько 65 мл, решту можна відправити в лабораторію на хроматографічний аналіз. Склад проби зберігається до п'яти діб. Тим самим пробовідбірником калібрують аналізатор за повітрям і відбирають газ із накопичувача монітора TGM. Пробовідбірник через оливоуловлювач накручують на випробувальний клапан реле. Після відкриття клапана поршень висувається тиском стовпа оливи в трансформаторі або його витягують рукою, і газ через зворотний клапан заходить у циліндр. Після закриття клапана спершу відкручують пробовідбірник, а вже потім знімають оливоуловлювач. Поділки на штоку ділять об'єм на 6 частин по 15 мл і залишок 10 мл.
Аналізатор має сенсорний екран, роз'єм microSD, порт mini-USB і програму BGT Logger для Windows. Живлення від мережі 100–230 В через адаптер або від бортової мережі 12 В через інвертор, датчики прогріваються близько 30 хвилин. EMB розробила прилади разом з партнером, що спеціалізується на трансформаторних газах. Ними користуються служби експлуатації підстанцій, сервісні та діагностичні організації.
Технічні характеристики
| BGT 4.1 | концентрація водню H2 (критерій «газ пошкодження чи повітря») |
|---|---|
| BGT 4.2 | H2, CO2, CO, C2H2 і сума вуглеводнів |
| Пробовідбірник BGS | до 100 мл, зберігання проби до 5 діб; для аналізу ≈ 65 мл |
| Живлення | 100–230 В AC через адаптер; 12 В DC через інвертор |
| Прогрівання | ≈ 30 хв |
| Інтерфейси | mini-USB, microSD, сенсорний екран; ПЗ BGT Logger |
| Калібрування | одноточкове за повітрям, H2 — користувачем |
Запит ціни та строку поставки
EMB BGT 4.1 / BGT 4.2 з пробовідбірником BGS — переносний аналізатор газу з реле Бухгольца, EMB. Відповідаємо протягом робочого дня.
Або напишіть на sales@usk.ua чи зателефонуйте 044 339-50-20.
Коди для митного оформлення
| УКТ ЗЕД (Україна) | 9027 10 10 00 |
|---|---|
| HS, 6 знаків | 9027 10 |
| CN (ЄС) | 9027 10 10 |
| HTSUS (США) | 9027 10 20 00 |
| Митний тариф КНР | 9027 10 00 90 |
Коди довідкові: остаточний код визначається під час декларування за конкретною моделлю.
Питання та відповіді
Чим BGT 4.1 відрізняється від BGT 4.2?
BGT 4.1 вимірює лише водень H2 і показує, газ пошкодження в реле чи повітря. BGT 4.2 додатково визначає CO2, CO, C2H2 і суму вуглеводнів, що вказує на характер дефекту.
Скільки газу потрібно для аналізу і скільки зберігається проба?
Пробовідбірник BGS вміщує до 100 мл, для вимірювання на місці потрібно близько 65 мл. Проба зберігає склад до 5 діб.
Як живиться аналізатор на підстанції?
Від мережі 100–230 В через адаптер або від бортової мережі 12 В через інвертор. Прогрівання датчиків триває близько 30 хвилин.
