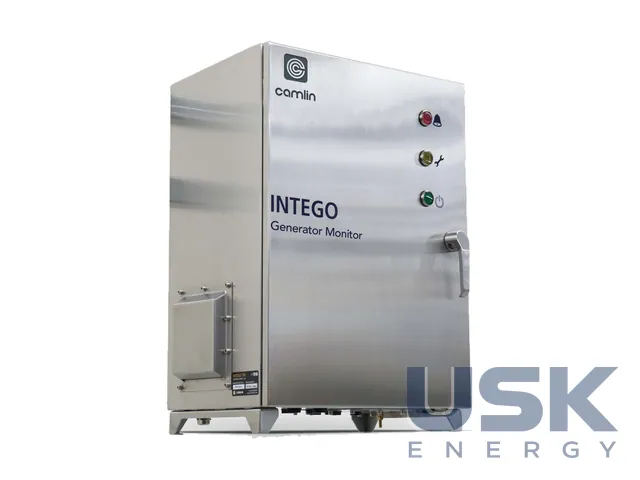

Camlin INTEGO GM — онлайн-монітор часткових розрядів ізоляції статора генераторів
INTEGO GM — онлайн-монітор часткових розрядів ізоляції статора генераторів із 4 каналами і частотою вибірки 100 МГц. Він зіставляє ЧР із навантаженням і температурою обмотки, тому тренди зберігають сенс навіть за частих пусків і змінного режиму.
- Канали
- 4 одночасні (3 фази + 1)
- Датчики
- наявні ємнісні датчики
- Вхідний діапазон
- > 20 В (розмах)
- Розрядність / роздільна здатність
- 12 біт (500 мкВ); амплітуда < 5 %, час 10 нс
Ціна, наявність і строк постачання — за запитом. Допоможемо з підбором аналога, митним оформленням і доставкою.
Опис

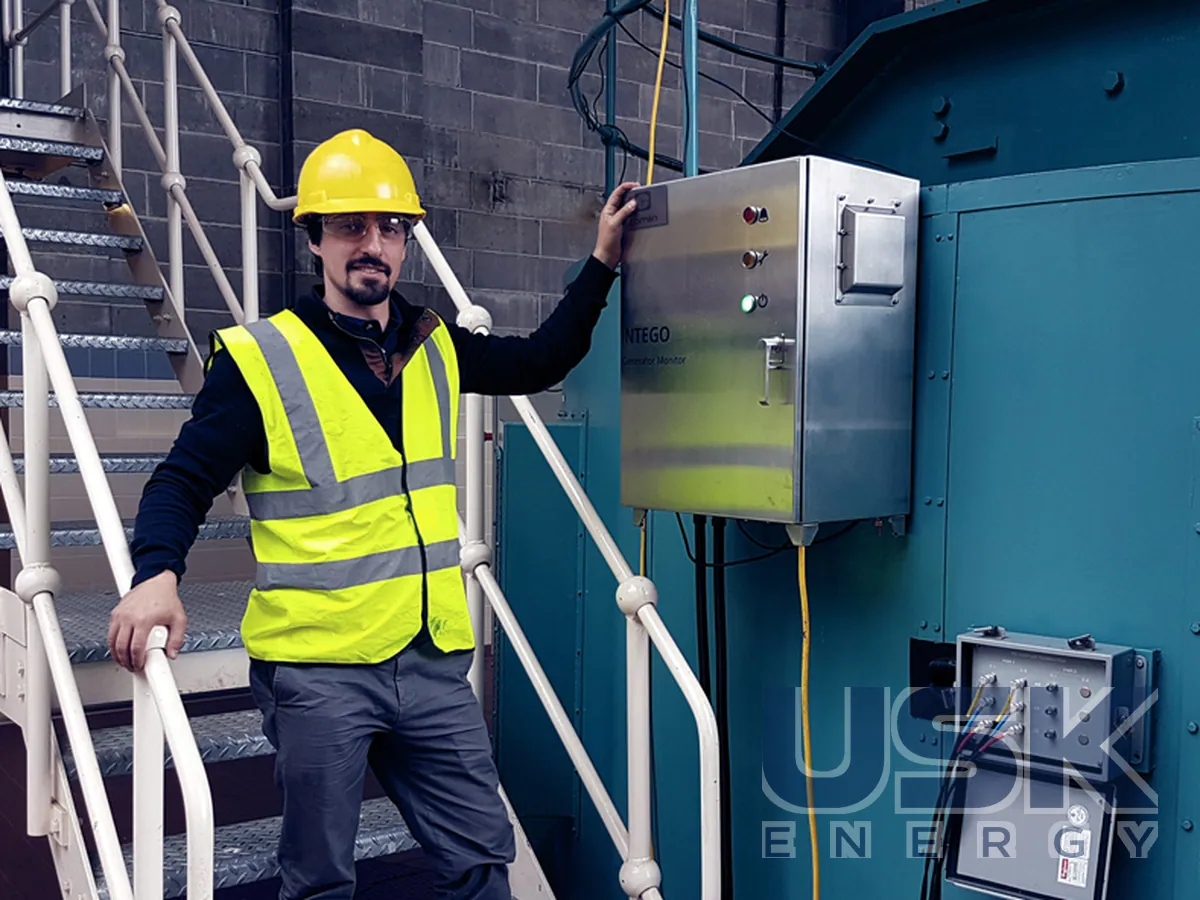

INTEGO GM ставлять на генератори електростанцій для безперервного контролю ізоляції статорної обмотки за частковими розрядами. Тренд ЧР у часі показує, як швидко старіє ізоляція, але порівнювати виміри коректно лише за однакових навантаження, температури і напруги. Стандарти IEC 60034-27-2 та IEEE 1434 рекомендують змінювати режим під час онлайн-вимірювань, що на діючій станції роблять рідко. Монітор підходить до задачі інакше. Він корелює кожну подію ЧР із режимом машини і сортує дані за умовами роботи.
Щотижня формується зведення енергії розрядів, карта PDE (PD Energy), для різних режимів, зокрема пуску й зупину. Монітор рахує пуски і години роботи, тому підходить для генераторів у маневреному режимі та зі змінним навантаженням. У білій книзі Camlin наведено карту PDE турбогенератора 300 МВА, де активність зосереджувалась у зоні високої температури за потужності 140–300 МВт. Дані подано на трьох рівнях. Базовий дає миттєву картину стану без експертної інтерпретації, розширений містить параметри для трендів (Qmax, Qm+, Qm−, NQN, частота повторення) у мВ і нКл, дослідницький відкриває PRPD-образи, кореляційні карти та аналіз амплітуд імпульсів за IEEE 1434-2014 (дод. C).
Апаратна частина має 4 одночасні канали, три фази й додатковий, і працює з наявними ємнісними датчиками. Вхідний діапазон понад 20 В розмаху, розрядність 12 біт (500 мкВ), частота вибірки 100 МГц. Смуг дві, надширока до 50 МГц і широка за IEC 60270. Динамічне придушення завад працює автоматично, тож тривоги доступні з першого дня після монтажу. Архів на SSD 32 ГБ розрахований більш ніж на 5 років.
Зв'язок іде за Modbus, опційно DNP3 та IEC 61850, через USB, RS-232, RS-485, Ethernet, 3G, оптику або модем. Є 4 реле тривоги, входи 4×PT100, 3×4–20 мА та 6 дискретних. Живлення 90–250 В AC, споживання 100 Вт. Корпус IP56 працює за температури −45…+55 °C і вологості 0–100 %, монтаж можливий на діючій машині. Вбудований вебсервер обходиться без спеціального ПЗ, а офлайн-програма порівнює кілька генераторів між собою.
Технічні характеристики
| Канали | 4 одночасні (3 фази + 1) |
|---|---|
| Датчики | наявні ємнісні датчики |
| Вхідний діапазон | > 20 В (розмах) |
| Розрядність / роздільна здатність | 12 біт (500 мкВ); амплітуда < 5 %, час 10 нс |
| Частота вибірки | 100 МГц |
| Смуга | надширока (< 50 МГц) і широка за IEC 60270 |
| Зберігання | SSD 32 ГБ, > 5 років |
| Зв'язок | Modbus; опц. DNP3, IEC 61850; USB, RS-232, RS-485, Ethernet, 3G |
| Входи/виходи | 4 реле, 4×PT100, 3×4–20 мА, 1×AC, 6 дискретних 24 В |
| Живлення | 90–250 В AC, 47–63 Гц, 100 Вт |
| Умови | −45…+55 °C, 0–100 % RH, IP56 |
| Стандарт аналізу | IEEE 1434-2014, дод. C |
Запит ціни та строку поставки
Camlin INTEGO GM — онлайн-монітор часткових розрядів ізоляції статора генераторів, Camlin. Відповідаємо протягом робочого дня.
Або напишіть на sales@usk.ua чи зателефонуйте 044 339-50-20.
Коди для митного оформлення
| УКТ ЗЕД (Україна) | 9030 89 00 00 |
|---|---|
| HS, 6 знаків | 9030 89 |
| CN (ЄС) | 9030 89 00 |
| HTSUS (США) | 9030 89 01 00 |
| Митний тариф КНР | 9030 89 90 00 |
Коди довідкові: остаточний код визначається під час декларування за конкретною моделлю.
Питання та відповіді
Які датчики потрібні для INTEGO GM?
Монітор приєднується до наявних ємнісних датчиків генератора. Він має 4 одночасні канали, три фазні й один додатковий.
Яка частота вибірки і смуга вимірювання?
Частота вибірки 100 МГц, розрядність 12 біт. Смуга надширока до 50 МГц, є також широка смуга за IEC 60270.
За якими протоколами монітор передає дані?
Базовий протокол Modbus, опційно DNP3 та IEC 61850. Фізично зв'язок іде через USB, RS-232, RS-485, Ethernet або 3G.
