COMEM Optocon TS2P / TS3 / TS4 / TS5 / TST — волоконно-оптичні датчики температури на GaAs
COMEM Optocon TS2P, TS3, TS4, TS5 і TST — волоконно-оптичні датчики температури з кристалом арсеніду галію на торці волокна для роботи з приладами FOTEMP. Тривалий діапазон від −200 до +260 °C, точність ±0,2 K, датчики повністю діелектричні й ставляться на струмоведучі частини під високою напругою.
- Типи
- TS2P (найменший), TS3 (загального призначення), TS4 (агресивні середовища, PTFE), TS5 (медицина), TST (трансформатори)
- Чутливий елемент
- кристал GaAs на торці волокна
- Тривалий діапазон
- −200…+260 °C
- Короткочасно
- +260…+300 °C
Ціна, наявність і строк постачання — за запитом. Допоможемо з підбором аналога, митним оформленням і доставкою.
Опис
Чутливим елементом слугує кристал GaAs на кінці оптичного волокна. Спектр пропускання кристала зміщується з температурою, і прилад FOTEMP визначає температуру за положенням краю поглинання. У датчику немає металу, тому електромагнітні й радіочастотні завади та НВЧ-випромінювання на показ не впливають. Термоопір чи термопару на провідник під високою напругою не закладеш, а оптичний зонд ставлять просто на струмоведучі частини.

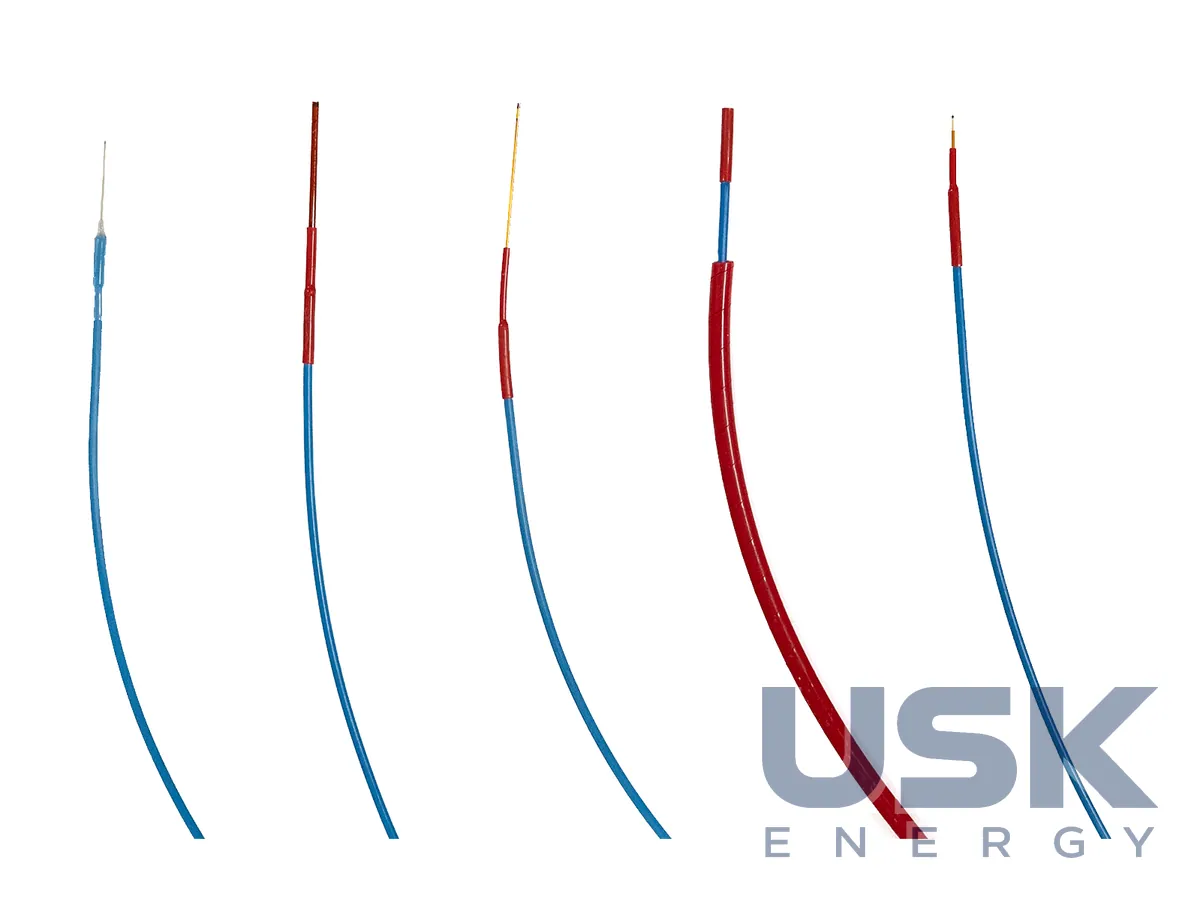

Серія має п'ять типів. TS2P найменший, з відкритим кристалом 300 × 300 мкм для прямого контакту з дуже малими поверхнями й максимальної швидкодії, його застосовують для напівпровідників і мікропробірок. TS3 універсальний, з напівжорстким настроюваним зондом для ВЧ-середовищ, високовольтних установок і випробувань. TS4 в оболонці PTFE стійкий до корозії, точний і підходить для хімічно агресивних середовищ і занурення в рідини. TS5 має малий форм-фактор для медицини й катетерної техніки.
TST зроблено спеціально для масляних і сухих трансформаторів. Конструкція не має повітряних включень, датчик закладають в обмотки під час виготовлення, ставлять на шини та в КРП, опційно з прокладками Nomex® J-Spacer або Disk-Spacer. Так температуру найбільш нагрітої точки обмотки вимірюють безпосередньо. Калібрування датчиків разом з приладами FOTEMP можливе в діапазоні від −200 до +300 °C. Кожен канал виводять з бака через герметичний прохідний ввід зі стандартним ST-роз'ємом, і масло крізь оптичний тракт не витікає.
Тривалий робочий діапазон усіх типів від −200 до +260 °C, короткочасно до +300 °C, точність ±0,2 K. Тепловий відгук від 3 K/с у TST до 20 K/с у TS2P. Діаметр зонда від 0,45 мм (TS2P) до 1,3 мм (TST), довжина кабелю 2–20 м, для TST 3–20 м. Оболонка з полііміду або PTFE, оптичний роз'єм ST. Датчики стабільні й відтворювані, допускають малі радіуси згину та працюють з усіма приладами FOTEMP. Поза трансформаторами їх застосовують у КРП і шинопроводах, високовольтних установках, атомній енергетиці, агресивних середовищах, аерокосмічній техніці, лабораторіях і медицині.
Технічні характеристики
| Типи | TS2P (найменший), TS3 (загального призначення), TS4 (агресивні середовища, PTFE), TS5 (медицина), TST (трансформатори) |
|---|---|
| Чутливий елемент | кристал GaAs на торці волокна |
| Тривалий діапазон | −200…+260 °C |
| Короткочасно | +260…+300 °C |
| Точність | ±0,2 K |
| Тепловий відгук | 3–20 K/с |
| Довжина кабелю | 2–20 м (TST — 3–20 м) |
| Оболонка | поліімід / PTFE |
| Роз'єм | ST |
| Опції для TST | прокладки Nomex® J-Spacer, Disk-Spacer |
Запит ціни та строку поставки
COMEM Optocon TS2P / TS3 / TS4 / TS5 / TST — волоконно-оптичні датчики температури на GaAs, COMEM. Відповідаємо протягом робочого дня.
Або напишіть на sales@usk.ua чи зателефонуйте 044 339-50-20.
Коди для митного оформлення
| УКТ ЗЕД (Україна) | 9025 90 00 00 |
|---|---|
| HS, 6 знаків | 9025 90 |
| CN (ЄС) | 9025 90 00 |
| HTSUS (США) | 9025 90 06 00 |
| Митний тариф КНР | 9025 90 00 00 |
Коди довідкові: остаточний код визначається під час декларування за конкретною моделлю.
Питання та відповіді
Який датчик Optocon обрати для обмоток силового трансформатора?
Для масляних і сухих трансформаторів призначений TST без повітряних включень, його закладають в обмотку під час виготовлення. Тепловий відгук TST 3 K/с, довжина кабелю 3–20 м.
Який діапазон температур витримують датчики?
Тривалий робочий діапазон від −200 до +260 °C, короткочасно до +300 °C. Точність ±0,2 K.
Чи можна ставити датчик на струмоведучі частини під напругою?
Так, датчик повністю неметалевий і діелектричний, тому його монтують безпосередньо на провідники високої напруги. Завади й НВЧ-випромінювання на вимірювання не впливають.
