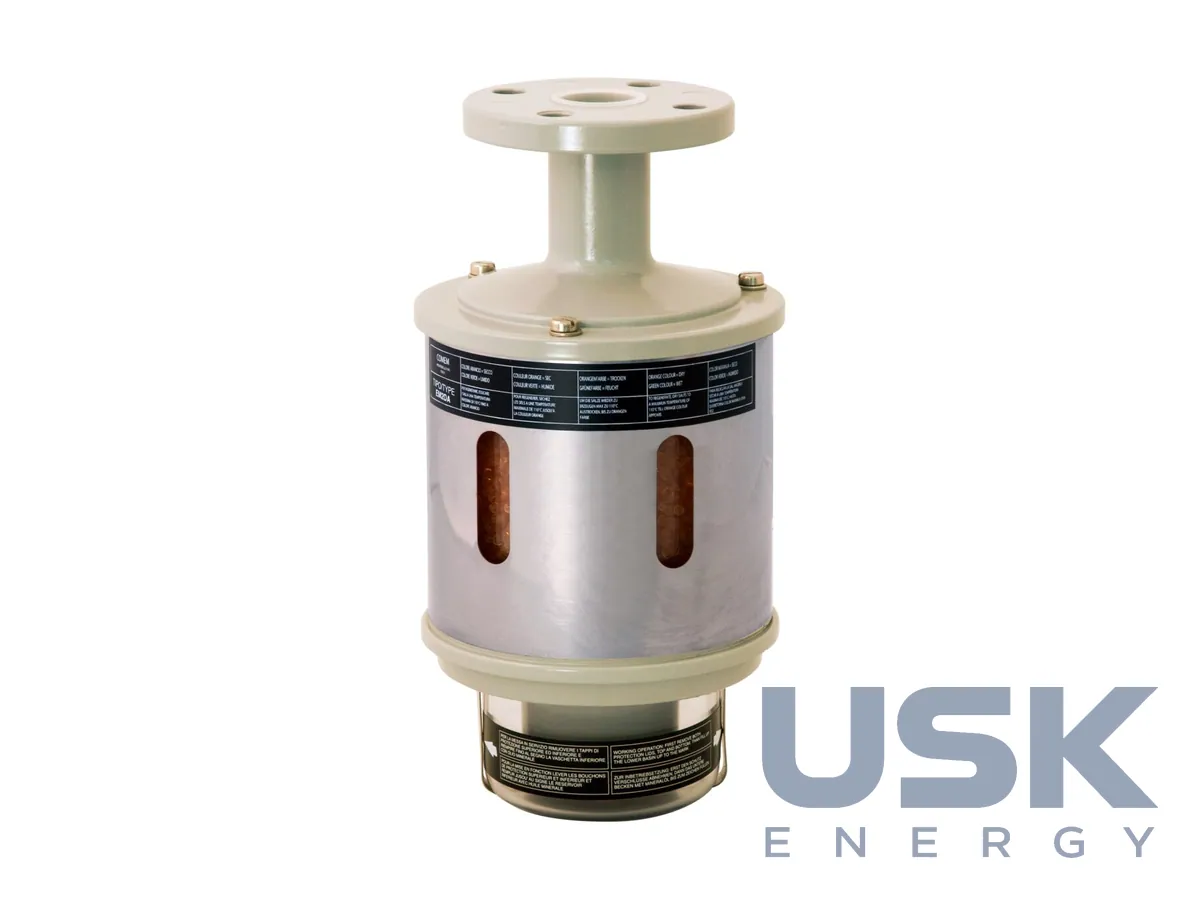

COMEM E1–E8 — повітроосушувачі трансформаторів із силікагелем
COMEM E1–E8 — силікагелеві повітроосушувачі для розширників маслонаповнених трансформаторів і баків РПН, типорозміри E1 і 1–8 на об'єм сорбенту від 0,25 до 63,37 дм³. Осушувач затримує вологу з повітря, яке трансформатор «вдихає» під час теплового стиснення масла.
- Стандарт
- IEC 60076-22-7
- Типорозміри
- E1, 1–8 (масло від 0–2 т до >80 т)
- Об'єм силікагелю
- 0,25–63,37 дм³ (0,2–50,7 кг)
- Осушувач
- забарвлений нетоксичний силікагель (помаранчевий → зелений)
Ціна, наявність і строк постачання — за запитом. Допоможемо з підбором аналога, митним оформленням і доставкою.
Опис
Коли масло в баку охолоджується й стискається, трансформатор втягує зовнішнє повітря через розширник. Разом з ним усередину потрапляє волога, головна причина старіння ізоляції та відмов. Повітроосушувач COMEM ставлять на дихальний патрубок розширника або бака пристрою РПН. Повітря проходить крізь шар силікагелю, і волога залишається в сорбенті. Масляний затвор у нижній частині додатково очищує потік та відокремлює силікагель від атмосфери в паузах між циклами «дихання».
Силікагель забарвлений і нетоксичний. У міру насичення вологою він змінює колір з помаранчевого на зелений, тому оператор на місці бачить, коли час міняти засипку. Колба зі скла або полікарбонату закрита кожухом з нержавної сталі з оглядовим вікном, який захищає її від випадкових ударів. Скляну колбу радять для важких умов, наприклад пустелі, але для типу E11 її не пропонують. Усі зовнішні деталі стійкі до трансформаторного масла, сольового туману та ультрафіолету. Затвор буває гідравлічний або механічний, механічний не виготовляють для типів 7, 8 і E11.
Лінійка охоплює типорозміри E1 і 1–8. Найменший вміщує 0,25 дм³ (0,2 кг) силікагелю й розрахований на трансформатори з масою масла до 2 т. Найбільший має 63,37 дм³ (50,7 кг) для машин, де масла понад 80 т. Вибір за кількістю масла орієнтовано на умови EN 50216-1, а остаточно розмір уточнюють з урахуванням клімату, теплових циклів та інтервалу обслуговування. Тягові трансформатори комплектують типами E11, E1, E2 і E3.
Виконання для приміщень і вулиці має корозійний захист класу C4-M (RAL 7032), тропічне отримує клас C5-M з покриттям Geomet. Приєднання фланцем EN або внутрішньою різьбою, для типів 7 і 8 передбачено додатковий кронштейн. Втрати тиску повітря становлять 0,003 кг/см² на вході та 0,005 кг/см² на виході. Осушувачі виготовляють за IEC 60076-22-7, робоча температура від −40 до +80 °C. Їх ставлять на силові й розподільні трансформатори з розширником, на РПН, на нові установки та під час заміни на діючих об'єктах. Для необслуговуваної експлуатації COMEM має самовідновлювані осушувачі eSDB.
Технічні характеристики
| Стандарт | IEC 60076-22-7 |
|---|---|
| Типорозміри | E1, 1–8 (масло від 0–2 т до >80 т) |
| Об'єм силікагелю | 0,25–63,37 дм³ (0,2–50,7 кг) |
| Осушувач | забарвлений нетоксичний силікагель (помаранчевий → зелений) |
| Температура довкілля | −40…+80 °C |
| Захист від корозії | C4-M (RAL 7032) або C5-M (Geomet) |
| Колба | скло або полікарбонат, захист з нерж. сталі |
| Приєднання | фланець EN або внутрішня різьба |
| Втрати тиску | 0,003 кг/см² на вході; 0,005 кг/см² на виході |
Заміна для
прямого аналога за позначенням немає; силікагелеві повітроосушувачі трансформаторів (загальний тип)
підбір за призначенням і основними параметрами, уточнюйте у менеджера
Запит ціни та строку поставки
COMEM E1–E8 — повітроосушувачі трансформаторів із силікагелем, COMEM. Відповідаємо протягом робочого дня.
Або напишіть на sales@usk.ua чи зателефонуйте 044 339-50-20.
Коди для митного оформлення
| УКТ ЗЕД (Україна) | 8421 39 85 00 |
|---|---|
| HS, 6 знаків | 8421 39 |
| CN (ЄС) | 8421 39 85 |
| HTSUS (США) | 8421 39 80 90 |
| Митний тариф КНР | 8421 39 90 90 |
Коди довідкові: остаточний код визначається під час декларування за конкретною моделлю.
Питання та відповіді
Який типорозмір потрібен для трансформатора з масою масла понад 80 т?
Для такої маси розраховано найбільший типорозмір з 63,37 дм³ (50,7 кг) силікагелю. Остаточно розмір підбирають з урахуванням клімату й інтервалу обслуговування.
Чи є виконання для узбережжя й тропіків?
Так, тропічне виконання має корозійний захист C5-M з покриттям Geomet. Стандартні осушувачі для приміщень і вулиці мають клас C4-M (RAL 7032).
Чим замінити силікагелевий осушувач виробництва СНД?
Прямого аналога за позначенням немає, тому заміну підбирають за масою масла трансформатора, типом приєднання та кліматом. Остаточний вибір типорозміру краще узгодити з менеджером.
