COMEM BR / BS / C1 / NF / OR / BG — газові реле Бухгольца DN25–DN80, реле R1, пробовідбірник GSD2
COMEM C1, BS, BR, NF, OR і BG — газові реле Бухгольца DN25–DN80 за IEC 60076-22-1 для захисту маслонаповнених трансформаторів і реакторів від внутрішніх пошкоджень. Лінійку доповнюють реле R1 для герметичних трансформаторів і пробовідбірник GSD2.
- Стандарт
- IEC 60076-22-1
- Умовний прохід
- DN25, DN50, DN80 (до DN100 за брошурою) або різьба G 1½
- Контакти
- до 6; 2 А; мін. 10 мА / 24 В DC (позолочені для менших струмів)
- Уставки потоку
- 1,0–3,0 м/с (±15 %)
Ціна, наявність і строк постачання — за запитом. Допоможемо з підбором аналога, митним оформленням і доставкою.
Опис
Газове реле Бухгольца встановлюють у маслопровід між баком і розширником маслонаповненого трансформатора чи реактора. Під час виткових замикань, часткових розрядів, перегріву або дуги з масла виділяється газ, який збирається у верхній частині реле. Невелике накопичення дає попереджувальний сигнал. Різкий потік масла до розширника, характерний для серйозної аварії, відхиляє заслінку, і реле подає команду на негайне вимкнення.

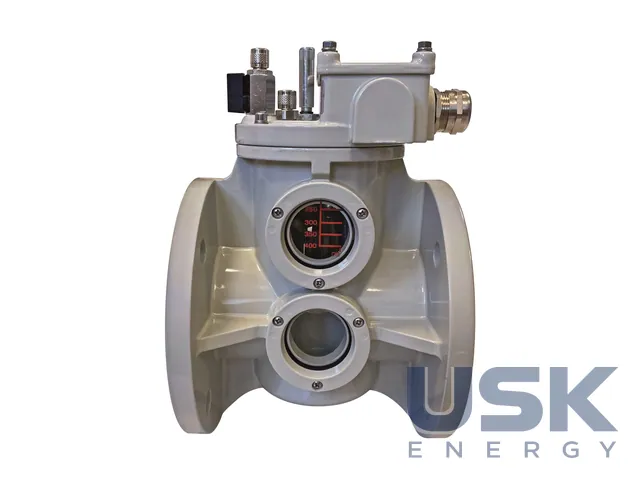

Лінійка COMEM містить реле C1, BS, BR, NF, OR і BG з умовними проходами DN25, DN50 і DN80, за брошурою до DN100, або з різьбовим приєднанням G 1½. Об'єм газу для сигналу залежно від типу становить 100–230 або 200–300 мл, контактів до 4 або до 6. Окремо виготовляють виконання з перевіркою сигнальних і вимикальних контактів з рівня землі, з утриманням заслінки й ручним поверненням, для пристроїв РПН і для залізничної тяги (BR25).

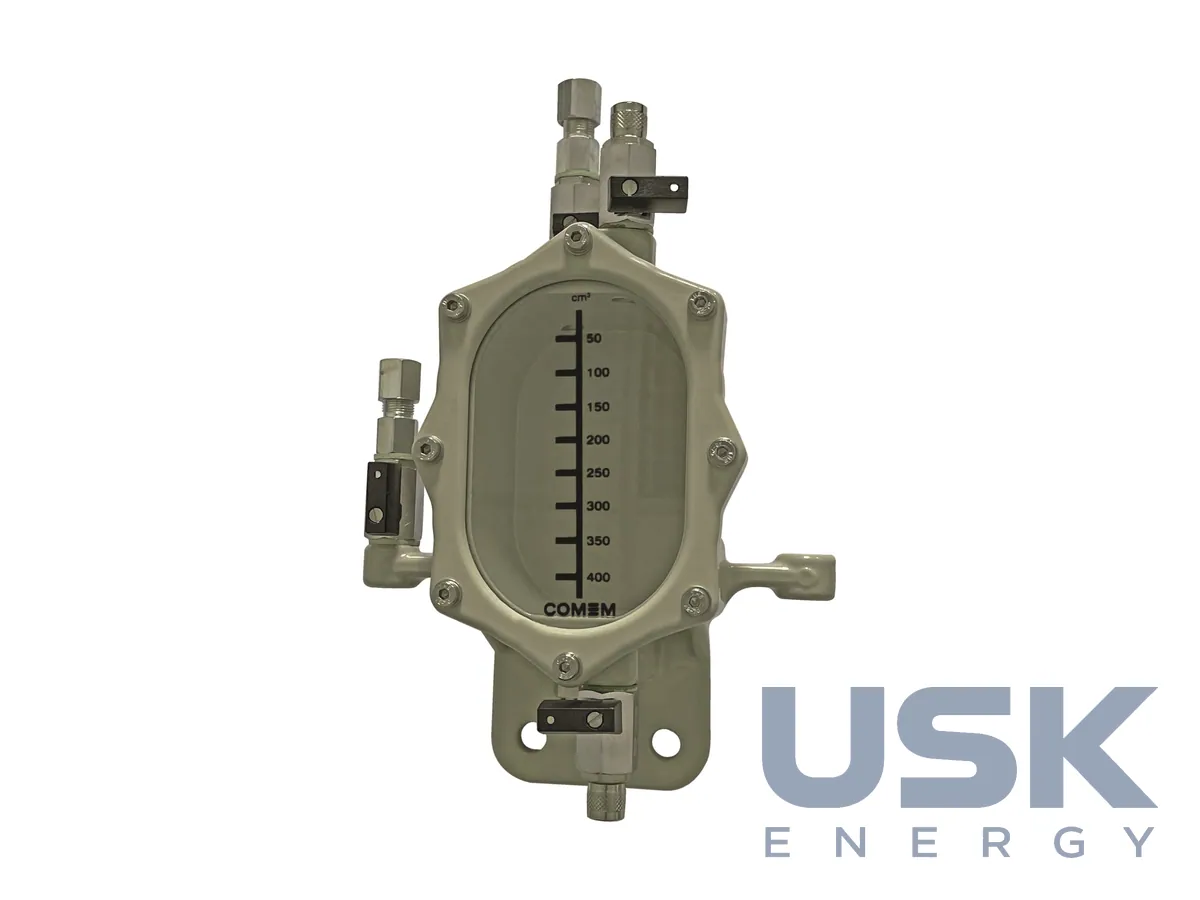

Реле R1 з проходом DN25 ставлять на герметичні трансформатори та використовують для виявлення розриву гумового мішка розширника. Воно дає сигнал при 75–100 мл газу і вимкнення при 190–250 мл. Пробовідбірник GSD2 виводить газ з реле на рівень землі, тож пробу беруть, не піднімаючись до реле.
Уставки швидкості потоку масла від 1,0 до 3,0 м/с з допуском ±15 %. Контакти витримують максимальний струм 2 А, мінімальний струм комутації 10 мА за 24 В DC, для менших струмів є позолочені контакти. Електрична міцність становить 2,5 кВ AC протягом 1 хв між контактами й землею та 1,0 кВ між розімкненими контактами. Корпус відлито з алюмінієвого сплаву, оглядове вікно із загартованого скла з УФ-фільтром.
Температура масла від −40 до +120 °C, довкілля від −40 до +80 °C, нижчі значення на замовлення. Ступінь захисту IP65 (на замовлення IP66), вібростійкість 4M4 або 4M6. Корозійний захист C4-M, C5-M для тропіків і CX для офшору. Реле відповідають IEC 60076-22-1 і підходять для силових, розподільних, герметичних і тягових трансформаторів, РПН, сейсмічних районів, нових установок та заміни під час ремонту.
Технічні характеристики
| Стандарт | IEC 60076-22-1 |
|---|---|
| Умовний прохід | DN25, DN50, DN80 (до DN100 за брошурою) або різьба G 1½ |
| Контакти | до 6; 2 А; мін. 10 мА / 24 В DC (позолочені для менших струмів) |
| Уставки потоку | 1,0–3,0 м/с (±15 %) |
| Газ для сигналу | 100–230 або 200–300 мл |
| Ізоляція | 2,5 кВ AC 1 хв контакти–земля; 1,0 кВ між розімкненими контактами |
| Температура масла | −40…+120 °C |
| Ступінь захисту | IP65 (IP66 на замовлення) |
| Вібрація | 4M4 (4M6 на замовлення) |
| Корозійний захист | C4-M; C5-M; CX |
Заміна для
реле захисту трансформатора РЗТ-25, РЗТ-50, РЗТ-80 (газові реле Бухгольца DN25/DN50/DN80), РГЧЗ-66, BF-80/Q
підбір за призначенням і основними параметрами, уточнюйте у менеджера
Запит ціни та строку поставки
COMEM BR / BS / C1 / NF / OR / BG — газові реле Бухгольца DN25–DN80, реле R1, пробовідбірник GSD2, COMEM. Відповідаємо протягом робочого дня.
Або напишіть на sales@usk.ua чи зателефонуйте 044 339-50-20.
Коди для митного оформлення
| УКТ ЗЕД (Україна) | 8536 49 00 00 |
|---|---|
| HS, 6 знаків | 8536 49 |
| CN (ЄС) | 8536 49 00 |
| HTSUS (США) | 8536 49 00 80 |
| Митний тариф КНР | 8536 49 00 00 |
Коди довідкові: остаточний код визначається під час декларування за конкретною моделлю.
Питання та відповіді
Чим замінити РЗТ-80?
Реле COMEM з проходом DN80 підбирають на заміну за призначенням, діаметром маслопроводу, уставкою потоку та кількістю контактів. Остаточний вибір узгодьте з менеджером.
Які уставки потоку масла доступні?
Уставки від 1,0 до 3,0 м/с з допуском ±15 %.
Чи є реле для герметичних трансформаторів?
Так, реле R1 з проходом DN25 дає сигнал при 75–100 мл газу і вимкнення при 190–250 мл. Його ж застосовують для виявлення розриву гумового мішка розширника.
Інші аналоги
Європейські аналоги РЗТ-25, РЗТ-50, РЗТ-80, РГТ-50, РГТ-80, РГЧЗ-66 інших виробників і серій.
Усі аналоги РЗТ-25 · Усі аналоги РЗТ-50 · Усі аналоги РЗТ-80 · Усі аналоги РГТ-50 · Усі аналоги РГТ-80 · Усі аналоги РГЧЗ-66
