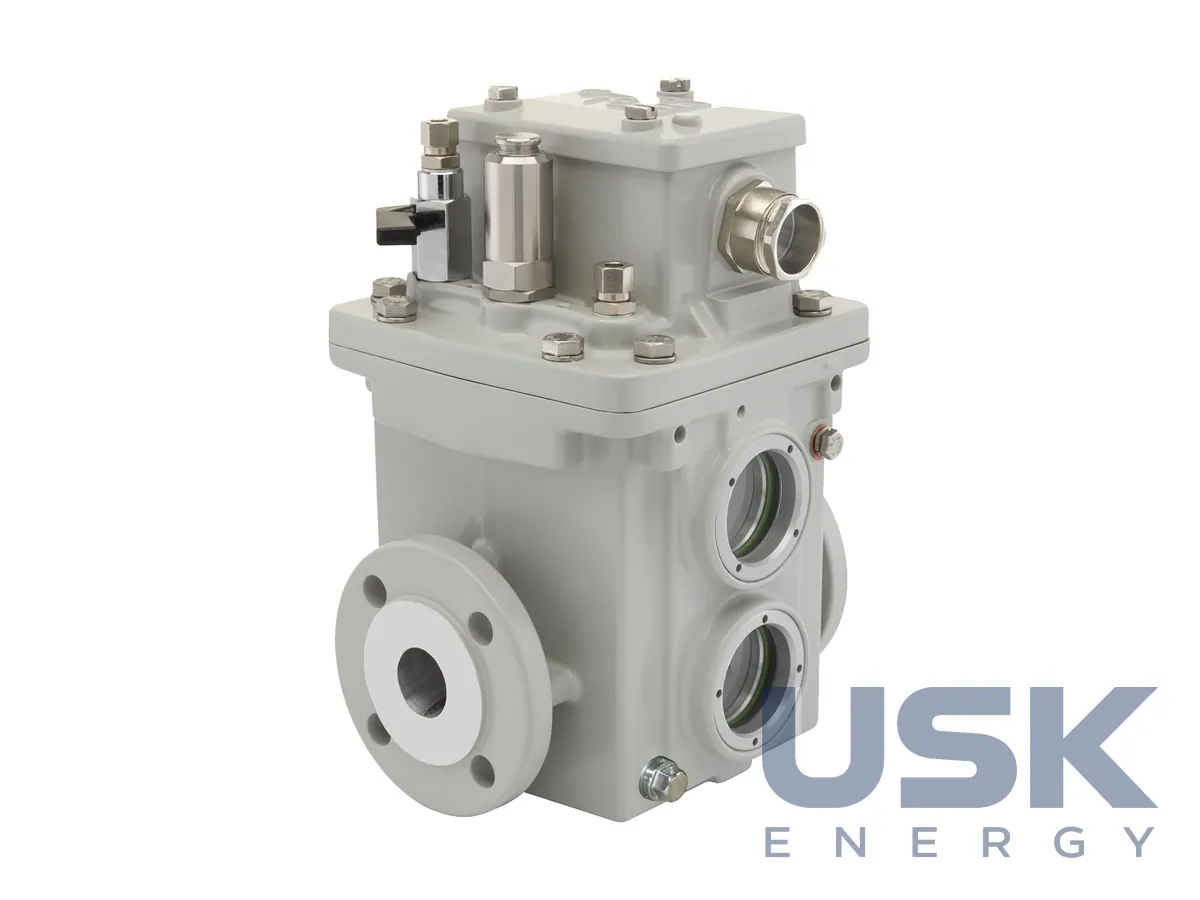

Reinhausen MESSKO MSAFE — газове реле (реле Бухгольца) для трансформаторів

Опис

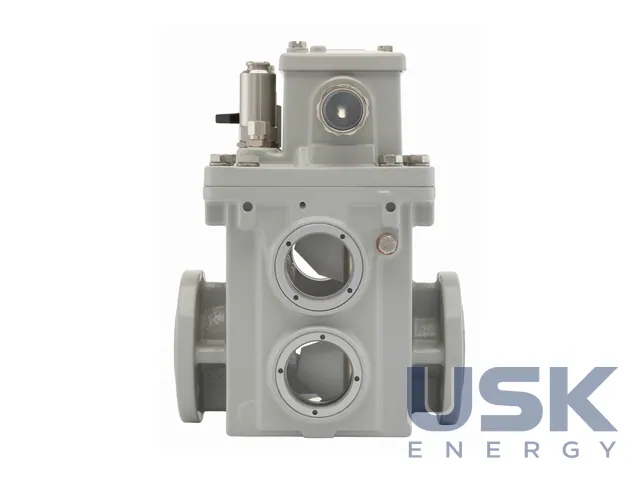

MESSKO MSAFE відноситься до газових реле, або реле Бухгольца, і служить основним захистом оливних трансформаторів та реакторів з розширювачем. Його вбудовують у трубопровід між баком і розширювачем, а для РПН також між головкою перемикача і його власним розширювачем. Реле реагує на внутрішні пошкодження. Слабкі часткові розряди, повзучі струми, місцеві перегріви поступово розкладають рідку та тверду ізоляцію з утворенням газів, а при дузі чи потужному перекритті газ виділяється бурхливо. Тому реле виявляє і ранні, ще малопомітні дефекти, і аварійні ситуації.

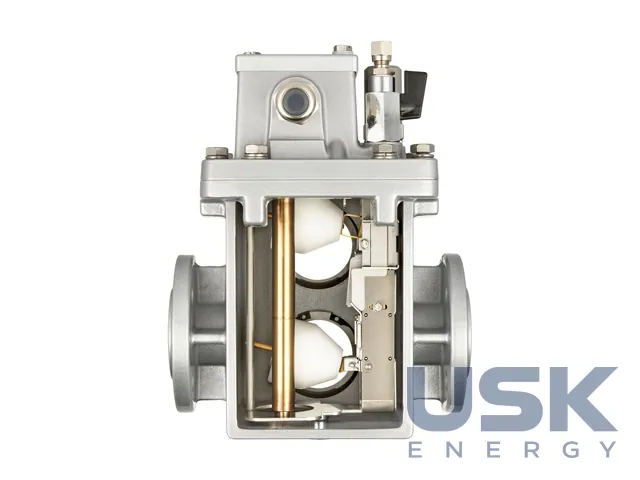

Усередині стоять 2 поплавці та 1 заслінка. Верхній поплавець опускається, коли під кришкою реле накопичується газ, і дає попереджувальний сигнал. Нижній поплавець реагує на втрату оливи. Заслінка спрацьовує від різкого потоку оливи до розширювача, а швидкість спрацювання вибирають із ряду 0,65 м/с, 1 м/с, 1,5 м/с, 2 м/с, 2,5 м/с або 3 м/с з допуском ±15%. Поплавці суцільні, а не порожнисті, тож навіть при пошкодженні вони не наберуть оливи і не втратять плавучості. Такий тип поплавця MESSKO давно використовує в маслопокажчиках MTO.

Сигнали формують герконові магнітні вимикачі, до 4 штук у виконанні НЗ, НО або перемикальних, по 2 на функцію, без потенціалу. Реле комплектують 1–2 контактами, всього до 4 НЗ, НО або перемикальних. Геркони відділені від оливи зануреною трубкою, тому вимикач можна замінити з боку клемної коробки, не відкриваючи оливний контур. Ізоляцію перевіряють напругою 2,7 kV AC протягом 2 с між контактами і корпусом та 1 kV AC на розімкнених контактах. Кабель вводять через M25x1,5 для діаметра 13...20 мм або через різьбу 1/2 NPT. Стійкість до вібрації підтверджено за IEC 60068-2-6. Справність реле можна перевірити дистанційно, подавши стиснене повітря по трубці.

Корпус литий алюмінієвий з порошковим покриттям RAL 7033 або 7038, і 95% механічних деталей зроблено з нержавіючої сталі. Приєднання DN25, DN50, DN80 або різьба G1 1/2, ступінь захисту IP66, корозійна стійкість класу CX, робоча температура оливи −40…+115 °C. Є офшорне виконання з морестійким покриттям. Кожне реле проходить гелієвий тест на герметичність і перевірку на оливному стенді, а результат фіксують у протоколі випробувань.

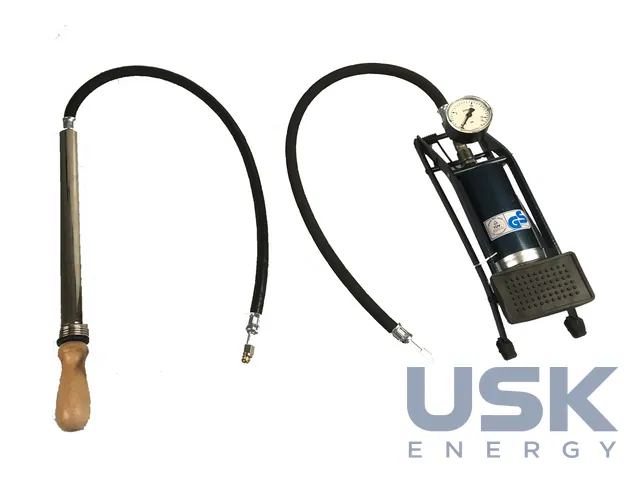

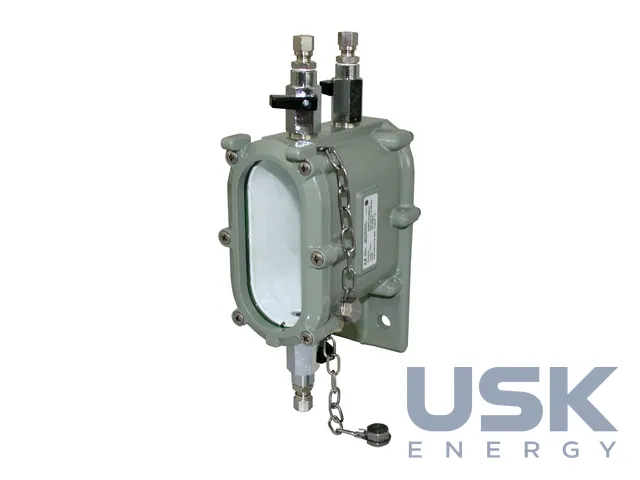

Для обслуговування є пробовідбірник газу, тестовий насос і експрес-тест газу. Пробовідбірник забирає газ, що накопичився в реле, щоб відправити його на аналіз або випустити. Ручний чи ножний насос використовують для перевірки спрацювання, а експрес-тест дає перше уявлення про природу газу ще на підстанції. На оглядове вікно газу можна поставити захисну кришку. За систематичного контролю силові трансформатори працюють 30 років і довше, і газове реле залишається одним з перших приладів, які повідомляють про зародження дефекту.

Технічні характеристики

Коди для митного оформлення

Коди довідкові: остаточний код визначається під час декларування за конкретною моделлю.
