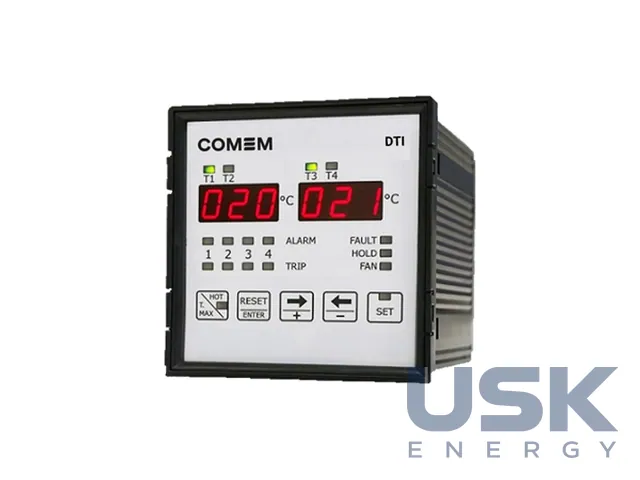

COMEM DTI — блок контролю температури сухих трансформаторів (4 × PT100)
COMEM DTI — електронний блок контролю температури сухих трансформаторів з литою ізоляцією на 4 входи PT100 з діапазоном −30…+220 °C. Він керує вентиляторами й видає сигнали Alarm і Trip через чотири реле 250 В / 5 А.
- Входи
- 3–4 × PT100 (опір проводу до 20 Ом)
- Діапазон
- −30…+220 °C, точність ±2 °C
- Виходи
- 4 реле NO-C-NC, 250 В / 5 А
- Функції
- ALARM, TRIP, HOLD, FAN, T.MAX, HOT, FDC; самодіагностика
Ціна, наявність і строк постачання — за запитом. Допоможемо з підбором аналога, митним оформленням і доставкою.
Опис
Сухі трансформатори з литою ізоляцією ставлять там, де пожежа неприпустима, наприклад у лікарнях, ЦОД і торговельних центрах. DTI безперервно вимірює температуру їхніх обмоток за датчиками PT100, вмикає вентилятори примусового охолодження й формує сигнали попередження та вимкнення в разі перегріву. Цей самий блок підходить для електродвигунів з датчиками PT100. Швидка діагностика змін температури допомагає персоналу вчасно ухвалити обґрунтоване рішення.

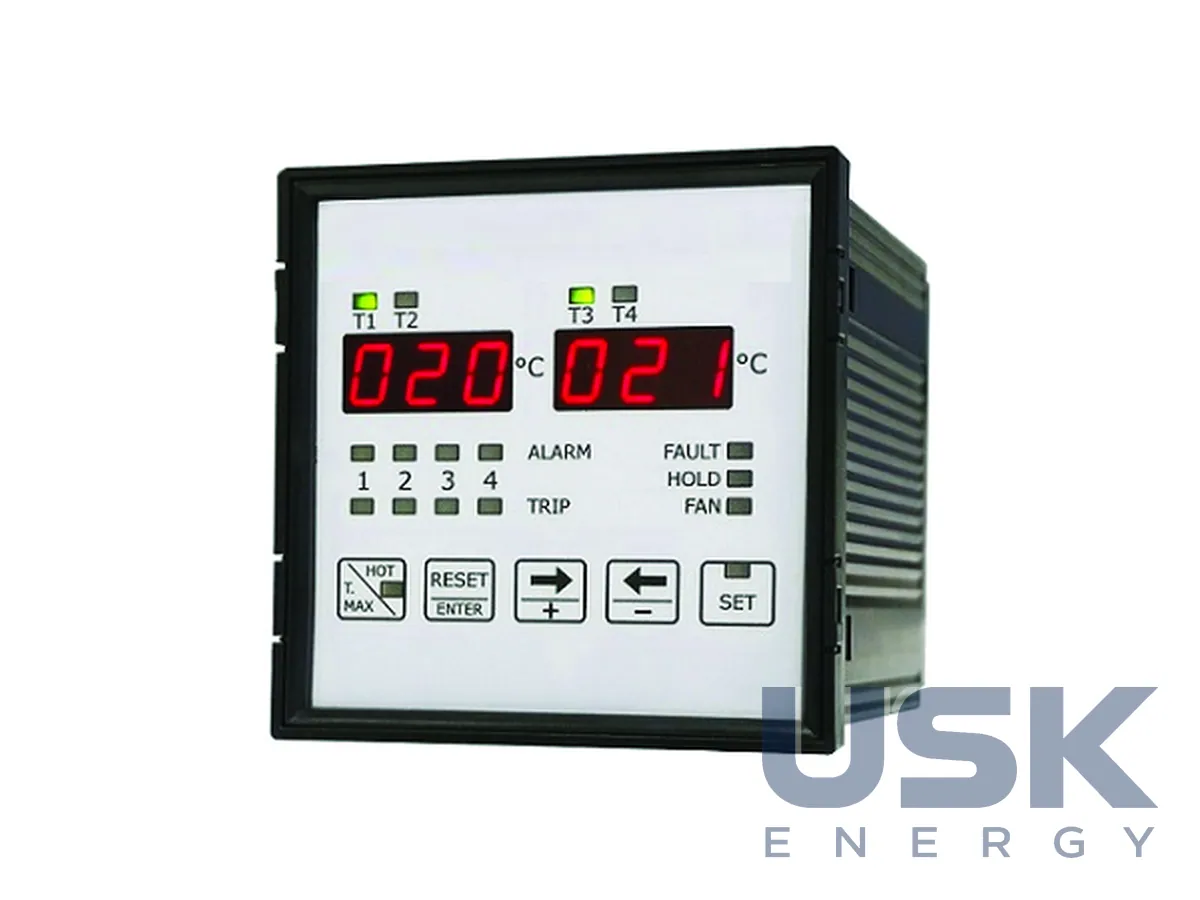

Прилад має 3 або 4 входи для термоопорів PT100, опір лінії до 20 Ом. Одночасно контролюються до чотирьох температур, як правило три фази обмотки та осердя або довкілля. Діапазон вимірювання й індикації від −30 до +220 °C, точність ±2 °C. Значення виводяться на два 3-розрядні семисегментні світлодіодні дисплеї.
Програмують два рівні сигналізації, Alarm і Trip, із затримкою спрацювання 5 с і гістерезисом −2 °C. Є керування вентиляторами (FAN), зберігання максимальних значень (T.MAX), функції HOLD, HOT, FDC і самодіагностика несправності датчиків. Чотири реле з перекидними контактами NO-C-NC на 250 В / 5 А (активне навантаження) відпрацьовують сигналізацію, вимкнення, вентилятор і несправність. Логіка проста. Спочатку спрацьовує попереджувальне реле Alarm, а якщо температура продовжує зростати, реле Trip вимикає трансформатор. Вентилятори вмикаються за окремою уставкою FAN.
Корпус щитовий, формату DIN 96×96 мм завглибшки 120 мм, із самозгасного термопласту UL94 V0. Клеми знімні, гвинтові, під проводи до 2,5 мм². Ступінь захисту IP52 спереду та IP20 ззаду за CEI-EN 60529. Живлення 24/230 В AC/DC ±15 %, 50–60 Гц, споживання до 4 ВА. Між живленням, входами PT100 і релейними виходами ізоляція витримує 2500 В ефект. протягом 60 с. Блок працює за температури −10…+60 °C і вологості до 95 %.
Безпека відповідає EN 61010-1, електромагнітна сумісність EN 61000-4-2, -4-3, -4-4, -4-5, -4-11 та EN 61000-6-4. Типова сфера застосування охоплює сухі розподільні трансформатори 6–35 кВ. Якщо потрібен дистанційний контроль, COMEM пропонує версію eDTI з інтерфейсом зв'язку.
Технічні характеристики
| Входи | 3–4 × PT100 (опір проводу до 20 Ом) |
|---|---|
| Діапазон | −30…+220 °C, точність ±2 °C |
| Виходи | 4 реле NO-C-NC, 250 В / 5 А |
| Функції | ALARM, TRIP, HOLD, FAN, T.MAX, HOT, FDC; самодіагностика |
| Живлення | 24/230 В AC/DC ±15 %, 50–60 Гц, 4 ВА |
| Ізоляція | 2500 В ефект., 50 Гц, 60 с |
| Корпус | щитовий DIN 96×96 мм, глибина 120 мм, UL94 V0 |
| Ступінь захисту | IP52 (фронт), IP20 (тил) |
| Стандарти | EN 61010-1; EN 61000-4-2/-3/-4/-5/-11, EN 61000-6-4 |
Запит ціни та строку поставки
COMEM DTI — блок контролю температури сухих трансформаторів (4 × PT100), COMEM. Відповідаємо протягом робочого дня.
Або напишіть на sales@usk.ua чи зателефонуйте 044 339-50-20.
Коди для митного оформлення
| УКТ ЗЕД (Україна) | 9032 10 20 00 |
|---|---|
| HS, 6 знаків | 9032 10 |
| CN (ЄС) | 9032 10 20 |
| HTSUS (США) | 9032 10 00 90 |
| Митний тариф КНР | 9032 10 00 00 |
Коди довідкові: остаточний код визначається під час декларування за конкретною моделлю.
Питання та відповіді
Скільки датчиків PT100 можна під'єднати до DTI?
Блок має 3 або 4 входи PT100 з опором лінії до 20 Ом і контролює до чотирьох температур одночасно.
Яке живлення потрібне блоку?
Живлення 24/230 В AC/DC ±15 %, 50–60 Гц, споживання до 4 ВА.
Для яких трансформаторів підходить DTI?
Для сухих розподільних трансформаторів 6–35 кВ з литою ізоляцією, а також для електродвигунів з датчиками PT100.
