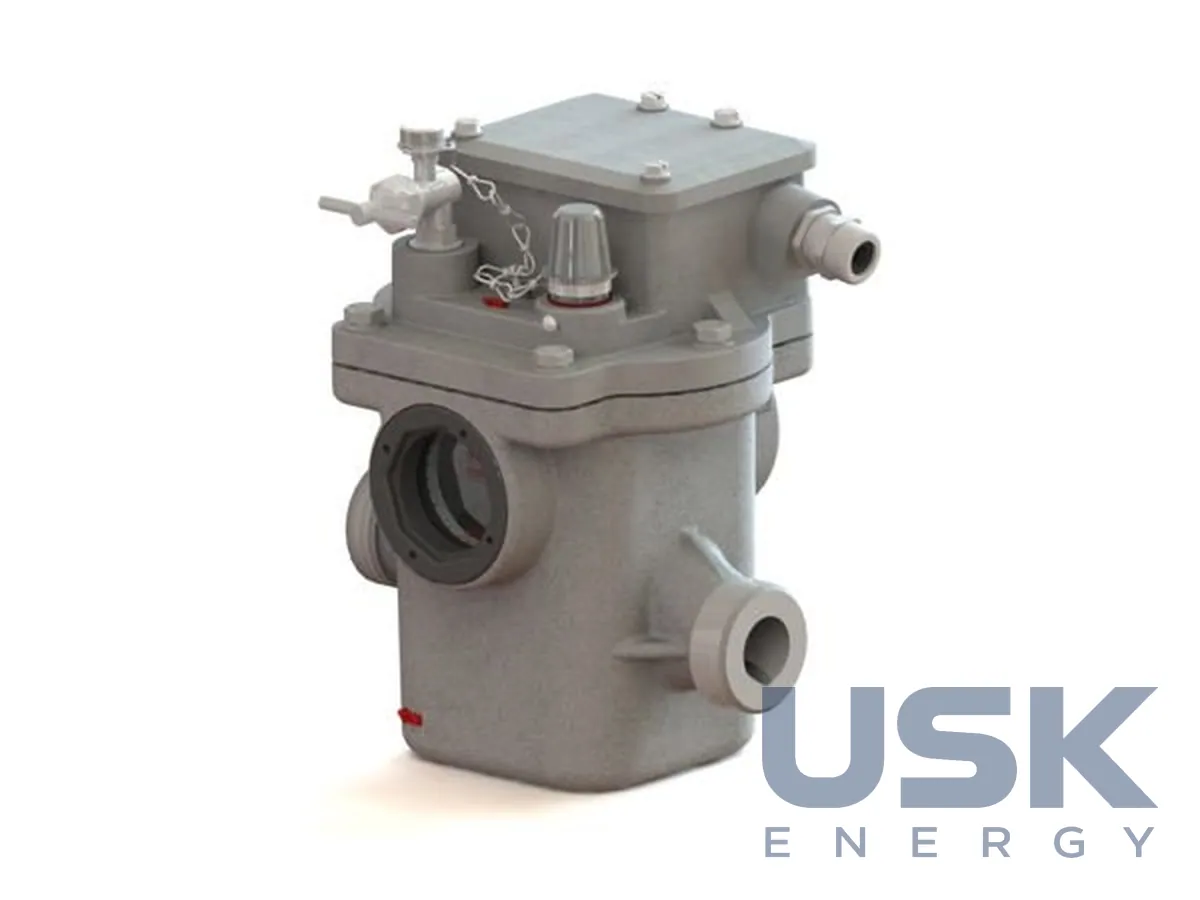

EMB BB 25 (тип 22) — реле Бухгольца для тягових трансформаторів рухомого складу
Buchholz Relay BB 25 (тип 22) — двопоплавкове газове реле EMB для рейкового рухомого складу, насамперед для тягових трансформаторів електровозів і електропоїздів. Реле має різьбове приєднання G 1½″ на DN 25, масу 4,2 кг і розраховане на трансформатори до 5000 кВА.
- Тип
- 22 (BB 25 / DG 25)
- Приєднання
- різьба G 1½″, DN 25
- Потужність трансформатора
- ≤ 5000 кВА
- Маса
- 4,2 кг
Ціна, наявність і строк постачання — за запитом. Допоможемо з підбором аналога, митним оформленням і доставкою.
Опис
Стаціонарний трансформатор стоїть нерухомо, а на локомотиві реле весь час працює за змінного кута нахилу, під час прискорень, гальмувань і сильної вібрації. Конструкцію BB 25 пристосовано саме до цих умов. Реле малочутливе до струсів, тож хибних спрацювань не дає. Його встановлюють у трубопровід між баком тягового трансформатора і розширювачем. У нормальному режимі корпус повністю заповнений ізоляційною рідиною, обидва поплавці вгорі.
Вільний газ опускає верхній поплавець, і реле видає попереджувальний сигнал. Якщо газу багато, він відходить у розширювач, не зачіпаючи нижній поплавець. Під час витоку оливи спершу спрацьовує верхній, потім нижній поплавець, і трансформатор відключається. Раптове пошкодження створює хвилю тиску, яка відхиляє струминну заслінку нижньої системи, і трансформатор теж відключається. Після проходження хвилі система повертається у вихідне положення. Заслінку налаштовують на 0,65, 1,00 або 1,50 м/с з допуском ±15 %. Справність перевіряють кнопкою на кришці або випробувальним насосом.
Електричне приєднання виконують через кабельний ввід або попередньо змонтований роз'єм Harting, що спрощує заміну реле в депо. За кодом замовлення доступні вводи M25x1,5, M20x1,5 з роз'ємом Harting або 1/2″ NPT, виконання IP 66 і колір корпусу RAL 7033. Наприклад, можна замовити один розмикальний контакт у верхній системі і два розмикальні в нижній, заслінку на 1,00 м/с і попередньо змонтований роз'єм Harting. Крім типу 22, для рухомого складу підходять реле EMB типів 04 (BG 25), 21 (BG 25 S), 06 (BF 25/10) і 08 (BF 50/10).
Загальні дані реле EMB такі. Контакти AC/DC 5–250 В, 0,01–6 А, комутаційна здатність 1500 ВА/1250 Вт, температура навколишнього середовища −40…+55 °C, оливи −40…+115 °C, базове виконання IP56. Реле постачають з протоколом випробувань на електричну міцність, герметичність, функціонування і перевірку потоком. Технічна документація є англійською, німецькою, польською та китайською мовами. Реле беруть виробники тягових трансформаторів і рухомого складу, його ж ставлять під час ремонту й модернізації локомотивного парку.
Технічні характеристики
| Тип | 22 (BB 25 / DG 25) |
|---|---|
| Приєднання | різьба G 1½″, DN 25 |
| Потужність трансформатора | ≤ 5000 кВА |
| Маса | 4,2 кг |
| Особливість | стабільна робота за змінного кута нахилу, висока вібростійкість |
| Підключення | кабельний ввід або попередньо змонтований роз'єм Harting |
| Інші типи для залізниці | 04 (BG 25), 21 (BG 25 S), 06 (BF 25/10), 08 (BF 50/10) |
| Контакти | AC/DC 5–250 В, 0,01–6 А |
Запит ціни та строку поставки
EMB BB 25 (тип 22) — реле Бухгольца для тягових трансформаторів рухомого складу, EMB. Відповідаємо протягом робочого дня.
Або напишіть на sales@usk.ua чи зателефонуйте 044 339-50-20.
Коди для митного оформлення
| УКТ ЗЕД (Україна) | 8536 49 00 00 |
|---|---|
| HS, 6 знаків | 8536 49 |
| CN (ЄС) | 8536 49 00 |
| HTSUS (США) | 8536 49 00 85 |
| Митний тариф КНР | 8536 49 00 00 |
Коди довідкові: остаточний код визначається під час декларування за конкретною моделлю.
Питання та відповіді
Для якої потужності тягових трансформаторів підходить BB 25?
Тип 22 розрахований на трансформатори потужністю до 5000 кВА. Приєднання різьбове G 1½″ на DN 25, маса 4,2 кг.
Які ще реле EMB застосовують на рухомому складі?
Для залізничного транспорту підходять також типи 04 (BG 25), 21 (BG 25 S), 06 (BF 25/10) і 08 (BF 50/10).
Як реле підключають до кіл керування?
Через кабельний ввід або попередньо змонтований роз'єм Harting. Контакти розраховані на AC/DC 5–250 В і 0,01–6 А.
